水力帷幕注浆塞





















封孔器

一．封孔器用途：

         煤体注水、降尘、降煤压、裂煤、排放瓦斯，水电站、水库工程的帷幕、固结、回填、化学灌浆，大型桥梁灌浆等等。
二．封孔器功能：
     1．水分进入煤体，释放部分瓦斯，有效降低煤体瓦斯含量。
     2．注水达到效果后，可降低粉尘80%以上，改善工人作业环境，杜绝粉尘爆 炸事故。
     3．湿润煤体，预防煤体自然发火。
     4．使用封孔器高压注水，破碎煤体，减少火 工 产 品，降低成本，增加工人的安全感。
     5．利用封孔器破煤，能有效防止煤、瓦斯突出与爆 炸。
三．封孔器结构：

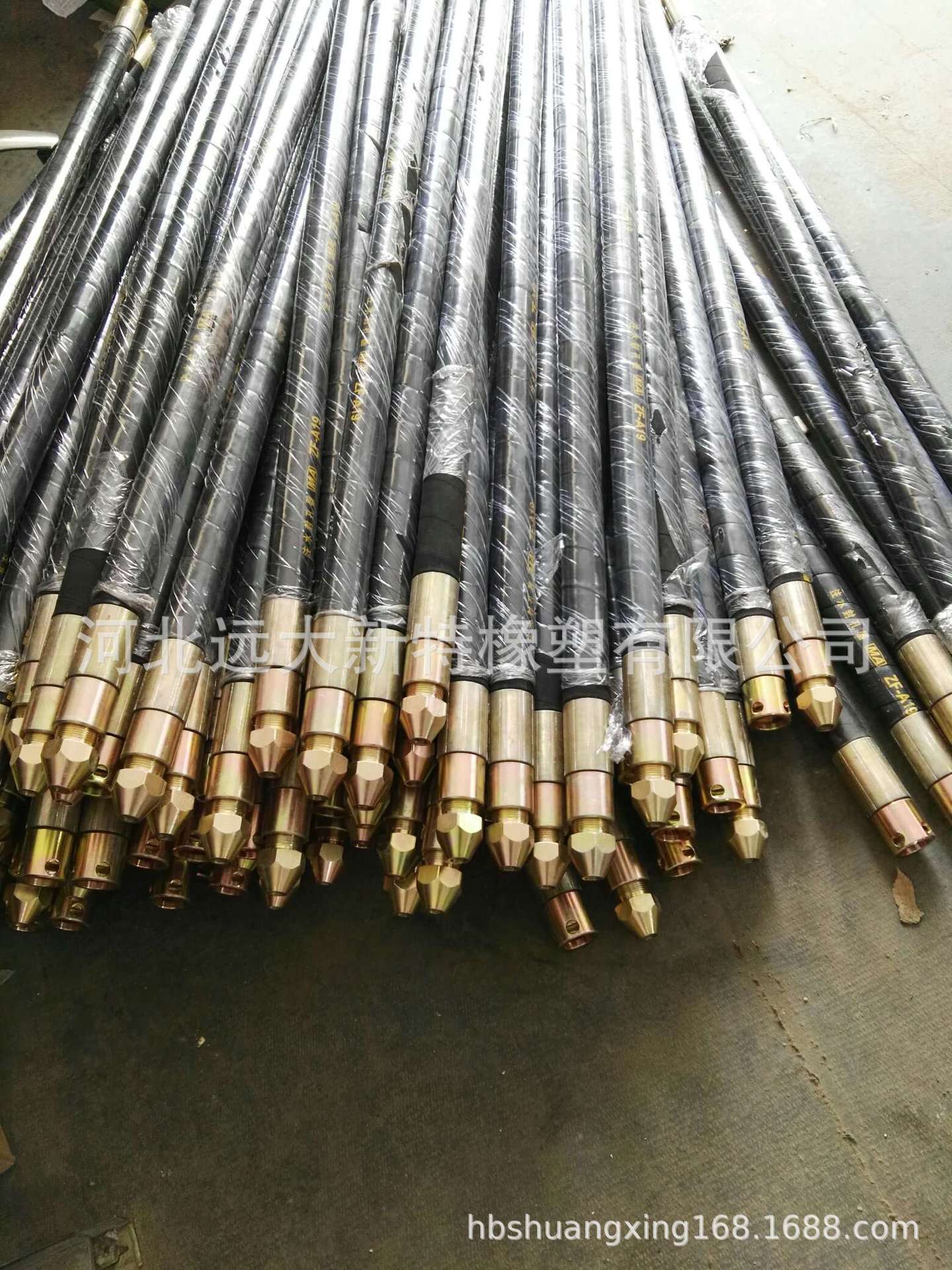

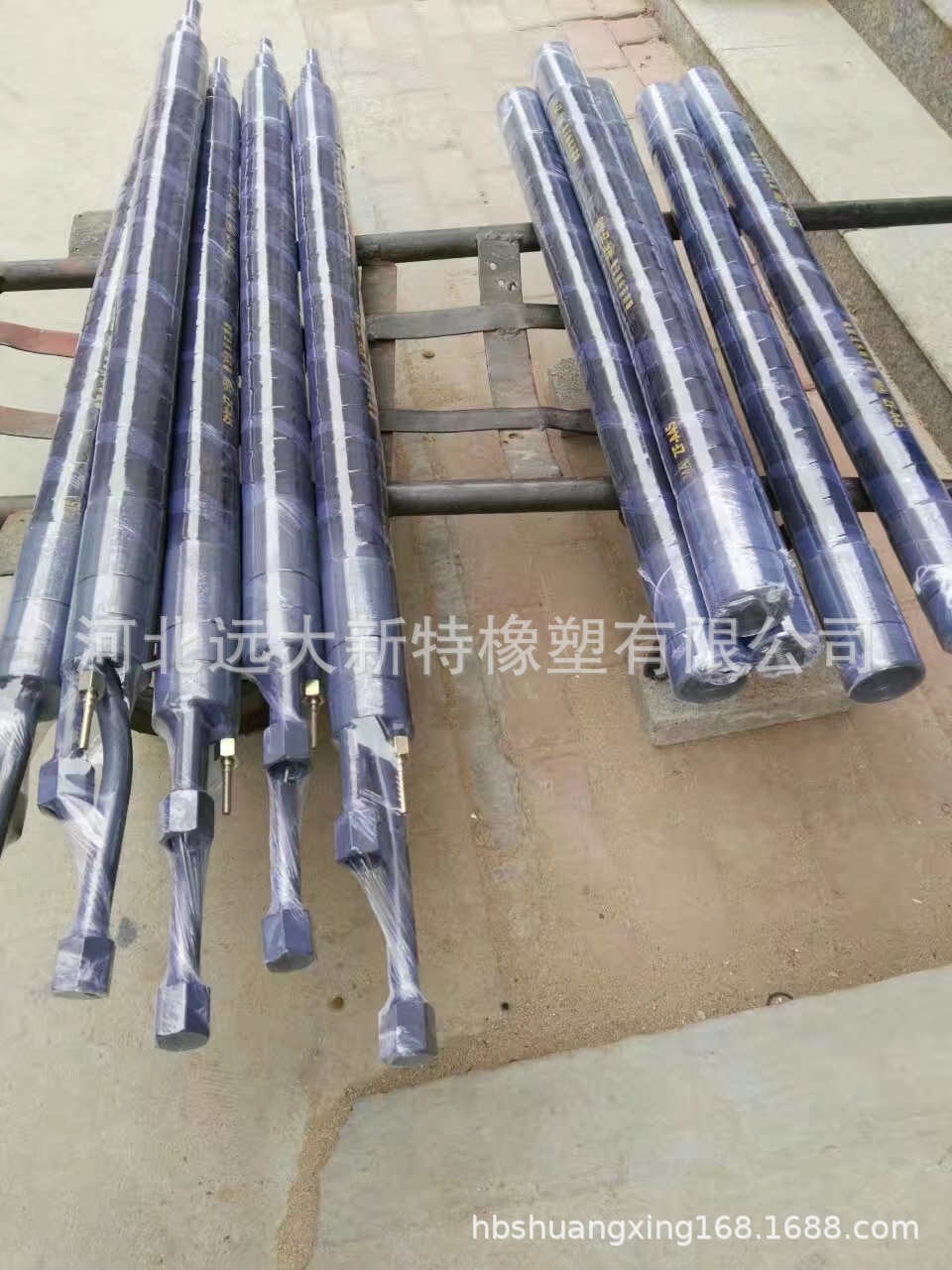

             封孔器由高压胶膨胀管、安全阀、快速接头组成。
四．封孔器技术参数：
     1.封孔器直径： 30mm-180mm（可按用户需求加工）
     2.工作压力： 1-8Mpa（可按用户需求加工）
     3.安全阀启动压力： 0.4-0.5Mpa
     4.工作流量： 每小时可注水4吨-4.5吨
     5.封孔深度: 1M-8M
     6.软管膨胀系数： 60%-100%
五、封孔器使用方法及注意事项：
     1、使用煤层注水封孔器快速、简便，只需将作业现场水路与封孔器连通，将封孔器 完全插入钻孔内，在一定的压力下，封孔器胶管膨胀实现封孔，注水破煤。
     2、煤层注水封孔器可反复使用数次，注水结束后卸掉压力，封孔即可恢复原状，取出封孔器。
     3、送插封孔器及回收封孔器严禁带压操作。
     4、封孔器工作时正前方不许有人作业。



一部分 封孔器参数表：



软管规格	内径 mm	外径 mm	适用孔径	膨胀范围	自由状态工作 压力（MPa）≥	工作状态下耐压强度（MPa）
						试验压力≥	爆 破压力≥
ZF-A22	22±0.5	39±2	50	80 +8 -4	6	14.7	29.4
ZF-B22	22±0.5	39±2	50	60 +8 -2	6	14.7	29.4
ZF-A32	32±0.5	48±2	56	90 +8 -4	6	14.7	29.4
ZF-B32	32±0.5	48±2	56	70 +8 -2	6	14.7	29.4
ZF-A38	38±0.8	54±2	65	75 +8 -4	4	12	16
ZF-B38	38±0.8	54±2	65	75 +8 -3	4	12	16
ZF-A45	45±0.8	60±2	75	100 +8 -4	4	12	16
ZF-B45	45±0.8	60±2	75	80 +8 -3	4	12	16
ZF-A51	51±1	69±2	91	110 +8 -4	4	12	16
ZF-B51	51±1	69±2	91	90 +8 -3	4	12	16
ZF-A64	64±1	80±2	110	120 +8 -4	4	12	16
ZF-B64	64±1	80±2	110	100 +8 -3	4	12	16
ZF-A76	76±1	94±2	130	130 +8 -4	2	6	12
ZF-B76	76±1	94±2	130	120 +8 -2	2	6	12
