  1、设备概述：

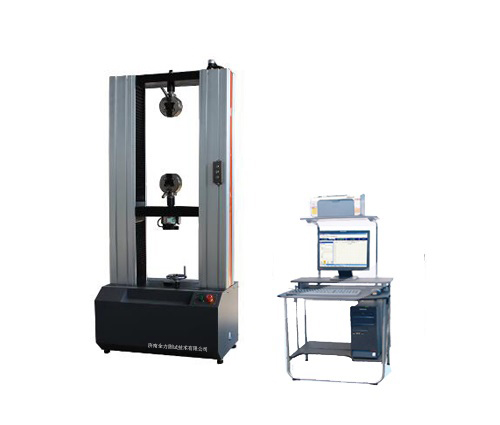

  WDW-T200微机控制电子式万能试验机主要用于金属和非金属材料的拉伸、压缩、弯曲等试验。适用于钢铁冶金、建工建材、航空航天、质量监督、教学科研单位等领域。

  试验数据处理符合GB/T 228.1-2010《金属材料 拉伸试验 第1部分：室温试验方法》。具有应力、应变、位移三种闭环控制方式，可求出最大力、抗拉强度、弯曲强度、压缩强度、弹性模量、断裂延伸率、屈服强度等参数，根据GB及ISO、JIS、ASTM、DIN等国际标准进行试验和提供检测数据。





  2、主要特点：
  1.采用双空间台式结构，上空间拉伸，下空间压缩、弯曲（可根据用户需求更换试验空间）。
  2.立柱将横梁和底座连接成台式结构，强度高，刚性好，保证试验准确、安全。

  3.三闭环（力、变形、位移）控制系统，实现力、变形、位移全数字三闭环控制，各控制环间可自动切换，并在各方式间切换时实现无冲击平滑过渡。

  4.可进行试验力、变形、位移等速率控制及保持。

  5.采用减速机或同步带传动、减速，噪音低、运行平稳、速度控制精度高。

  6.采用高性能传感器，精度高、寿命长，外部采用不锈钢材料，具有良好的防水性能，防护等级可达IP67。

  7.精工双螺母预紧磨削丝杠，预紧力精确控制，消除传动间隙，磨削保证精度，热处理工艺保证滚道硬度，丝杠传动平稳、噪音小、使用寿命长、终生免维护。

  8.自动程控方式具有试验过程控制模式智能设置系统，提供给专业用户试验编程器。

  9. 可记录、保存试验全过程的数据曲线，并具有演示功能，实现不开试验机主机进行试验再现演示。

  10. 具有曲线叠加功能，可将同组试验的曲线以多种颜色叠加，便于对比分析。

  11. 具备完善的限位保护、超载保护、急停等安全保护功能。





  3、满足标准：
  GB/T16491-2008《 电子万能试验机》
  GB/T 228.1-2010《金属材料 拉伸试验 第1部分：室温试验方法》

  4、应用行业：
  产品质检、技术监督、钢铁冶金、科研院所、高等院校、航空航天、机械制造、汽车生产、电子电器、橡胶塑料、纺织化纤、电线电缆、包装材料、仪器仪表、医疗器械、建材陶瓷、石油化工、其它行业。



  5、标准配置：
  拉伸夹具 1套、压缩夹具1套、 弯曲夹具1套




  6、拓展配置：
  全自动引伸计、大变形引伸计、专用附具、专业软件、环境试验箱等:

  7、主要技术指标：

  技术名称	技术参数
  产品型号	WDW-T200
  试验机精度	0.5级/1级
  最大试验力	200kN
  力值测量范围	最大试验力的0.4%-100%
  力值测量精度	±0.5%/±1%
  变形测量精度	±0.5%/±1%
  变形测量系统	电子引伸计标距50mm、变形10mm
  位移测量精度	±0.5%/±1%
  位移分辨率（mm）	0.001
  横梁移动速度（mm）	0.005-500
  有效拉伸空间（mm）	800
  有效压缩空间（mm）	800
  外形尺寸（mm）	840×6000×1900
  产品重量（kg）	800
  主机功率（kW）	3
  电源	单相  ~220V    ±10％ 50Hz
