磁滞式电缆卷筒

磁滞式电缆卷筒



 磁滞式电缆卷筒以恒转矩输出，电机与主机行走机构同步起动，而主机停止时可根据大车滑行情况，选择对卷筒电机延长时间断电。如果使用多台磁滞驱动器时保证电机转向一致，并符合订货要求。即：大车行走，卷筒电机通电，无论正车还是反车，卷筒电机相序不变；大车停，卷筒电机延长时间断电。

 适用电缆：截面积10~240mm电缆

 卷绕长度：1000米以下

 卷取形式：多排式、单排式

 适用设备：门式、桥式、门座式起重机、堵取料机、坝顶门机、集装箱岸桥、场桥、装卸船机、冶金机械、水工机械和矿山机械等大型轨型设备。

 M1C系列电缆卷筒技术参数表

型号	M1CI	M1CII	M1CIII	M1CIV	M1CV
驱动（套）	1	2	3	4	5
输出功率	1.5	3	4.5	6	7.5
输出扭矩	300	600	900	1200	1500

 产品的结构，特点，典型应用及注意事项

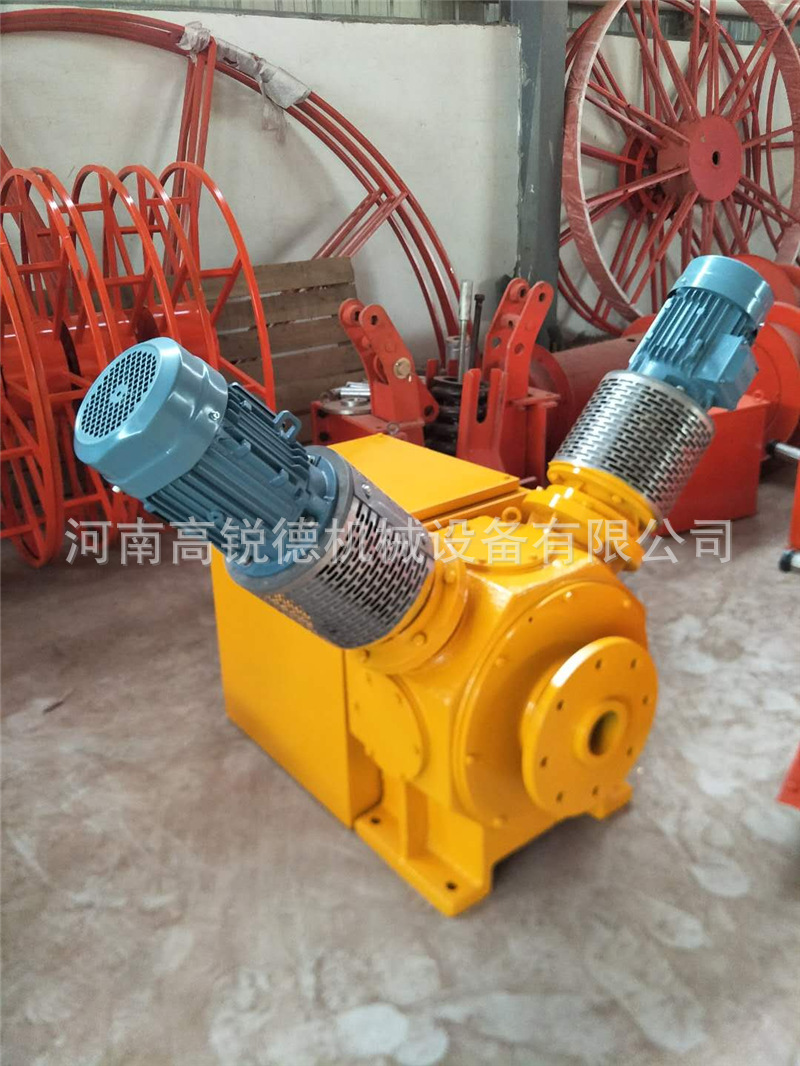

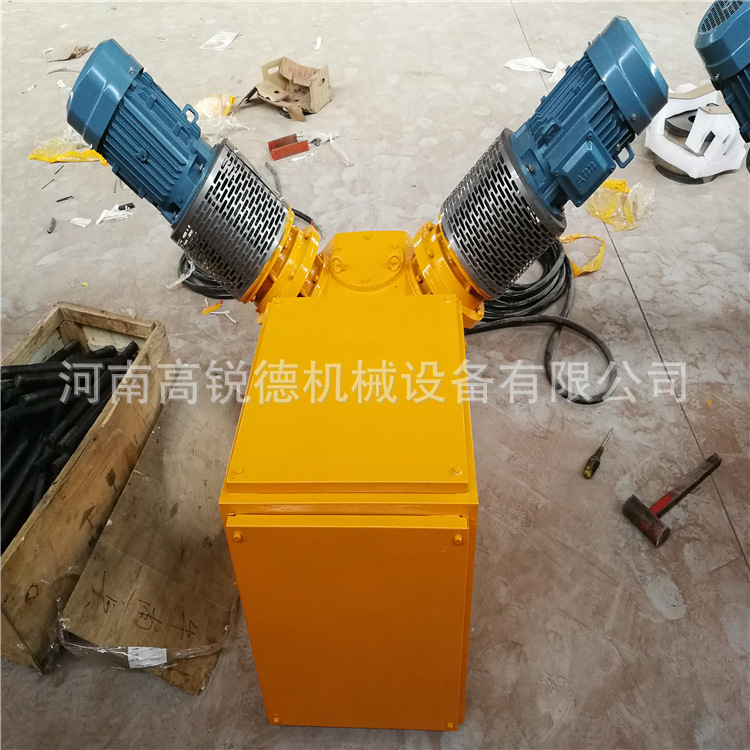

 1. 产品的结构：采用了进口电机加磁滞联轴器驱动，铸钢件做主体的一体机。

 2. 自身优点：适用于工作频率高，电机功率大，工作环境恶劣，运行长度长的场地，能满足设备运行速度0-100m/min的任意调节，收放电缆力矩恒定，收放力矩大小可调，可有效保护电缆线不被外力损伤，电缆线的使用寿命能延长3-5倍。故障率低。

 3. 配套设备：广泛适用于港口门座起重机，集装箱桥吊，轮胎吊，龙门吊，塔吊等移动机械设备。

 4. 工作方式：随设备移动

5. 行程长度：运行长度没有限制

6. 适用电缆：6-240mm2.的电缆线均可

 注意事项：要严格按照线路图接线，调试时要采用瞬间通电断电的方式进行，严禁调试时电机长时间运转，以免电机反方向运转产生故障，设备安装时要严格按照安装手册进行安装。
