商品详细描述

QQ图片20161121215101

无公网信号覆盖的电力远程抄表解决方案



 一、研发背景

   无线公网由于其覆盖范围广、系统容量大、能方便实现数据的双向传输等特点，成为电力远程抄表的最重要的通信方式之一。但是由于公网信号覆盖存在盲区，导致部分远程抄表信息采集终端无法实现数据传输。

  在实际应用中，约10%的远程抄表采集终端的安装点比较特殊，如农村偏远地区、山区、地下室的配电房、地面上有些点信号不稳定时有时无等，这些位置的无线公网信号弱，有些点甚至大范围无信号，不能支持稳定可靠的终端通信。抄表率无法达到100%，最终还需供电公司人工补抄。

二、解决方案

  采用中压载波通信将公网盲区的集中器GPRS通信延长至有公网信号覆盖区再与采集中心建立通信，中压载波通信采用透明转发的方式，不作规约解析，适用于现有的所有集中器。安装方便、适用性强，为采集系统实现全覆盖、全采集、全费控提供了技术支持。

工作原理：A为有公网信号覆盖的台区，B、C均为同一主线下无公网信号覆盖的台区。B、C台区的采集终端的上行数据经RS-232 /RS-485/RJ45接口输出到中压载波通信机，中压载波通信机将集抄信息经10kV耦合器发送到10kV线路传，A台区的主载波机经10kV耦合器接收到集抄信息，再通过GPRS模块转发采集中心。采集中心下行的信号，路径与上述相反。



三、工作原理

电力线载波通信技术是利用电力线网络作为信息传输媒介，通过载波方式将模拟或数字信号进行语音或数据传输的一种特殊通信方式。电力网作为电能量输送的专用网络，是国家基础网络之一，其网络的建设质量、机械强度、安全经济技术指标等方面都是经得起考验的，它的覆盖面之广、容量之大是任何网络都不能相比的。

四．设备参数

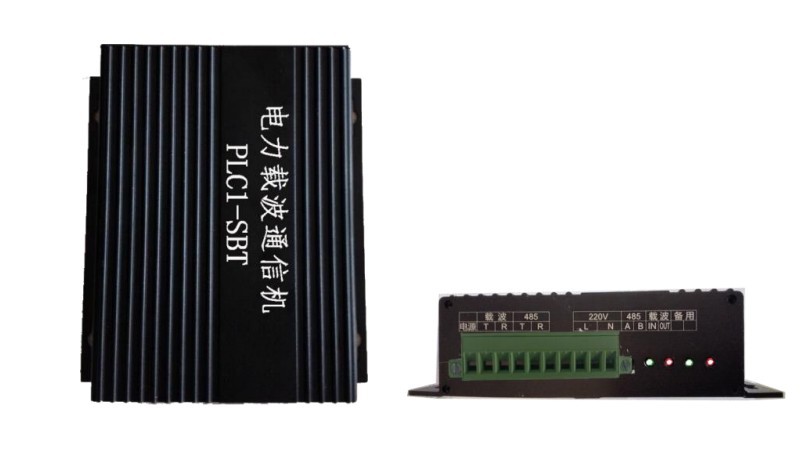

 4.1 载波机





物理指标

160*118*40mm(长*宽*高)

数据通信接口

RS-232接口、RS-485接口、RJ45接口、GPRS数据接口

串口通信速率

0.3kbps～19.2kbps

载波传输速率

2.4k～75kbit/s

通道模式

全双工工作模式

通信协议

透明数据传输

数据传输距离

10KV中压线路:点对点20km，支持中继转发

传输频率

40kHz　～　500kHz

工作电压

AC100V-400V

接收灵敏度

≤100μV

接收信噪比

优于 -3dB

输出标称阻抗

标称阻抗75Ω

工作温度

-40℃—+75℃

关键技术

（1）自适应通道选择：有效应对电力线的频率选择性衰落噪声；

（2）可编程通信数据速率：针对不同信道状况，可调整通信率；

（3）自适应阻抗匹配：有效应对电力线阻抗的随机性；

（4）完善的纠错编码：有效应对电力线上的突发噪声；

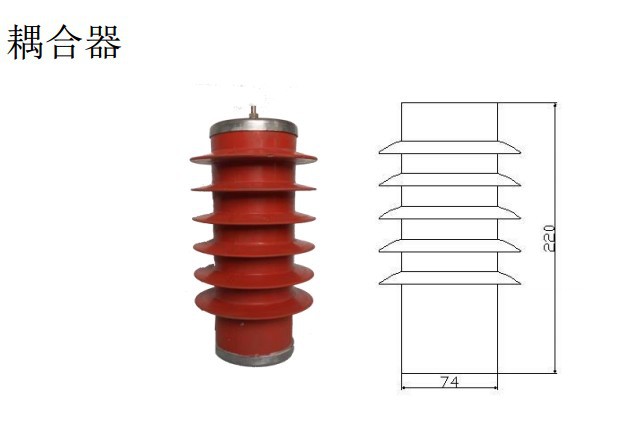

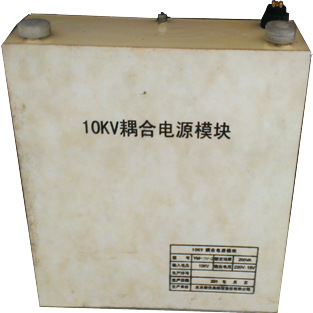

4.2耦合器





耦合电容容量：

10000pF

电缆侧标称阻抗

 75欧姆

工作衰耗：

<1.5dB

耦合方式

相地耦合

耐压水平

整机的高压端与地之间能承受有效值为50KV 的工频电压，1分钟无击穿或放电。





五．应用情况









QQ图片20161121215038

载波通信实验报告
