屋顶空调机

风冷恒温恒湿型屋顶空调机组|屋顶式空调|屋顶式净化空调|整体式屋顶空调

产品特点：

       本产品选用的主要零部件，如制冷压缩机、过滤器等，均采用原装进口名牌产品。机组设有多种自动保护

与其他同类产品相比，具有效率高、结构紧凑轻便、运转平稳、操作简便、外型美观、使用寿命长等特点。

1）外形结构

本机组采用高强度钢材做为框架、外形新颖、机构简单合理，安装方便，内部采用防腐型材料，有效的增加了产品的使用寿命。

2）功   能

    本机具有调温除湿、升温除湿、通风三种功能，在湿度比较大的时候，采用除湿功能，在湿度较小的时候采用通风功能。这样既能满足湿度的要求，又能达到节能的效果

    3）配   件

    压缩机和主要配件均采用国际著名品牌的产品，通过制冷系统科学合理的优化设计，确保在不同坏境下正常运行。克服了国内同行业机型除湿量不足、机组频繁启动产品故障率高的缺点。同时也提高了产品的使用寿命。

    4）控   制

  机组采用了专用的微电脑控制，可根据用户设定的相对湿度自动启停、精度高、可靠性好、外形美观、操作简便。

5）保   护

    机组具有温湿度显示、故障显示等功能。设有过载、短路、缺相、过热、高压、低压等保护，及风机、防火阀连锁保护。

工作原理及流程图

1、本机具有净化调温除湿、加湿；净化升降温除湿、加湿；净化通风、加热三种功能，用户可根据需要选任一种功能。

     2、室内湿空气通过蒸发器表面时，因蒸发器温度低于湿空气的露点温度，空气中的水蒸汽便冷凝析出，聚积于接水盘内，由水管排出，空气的含湿量下降。经过除湿后的湿空气再通过风冷冷凝器升温，其相对湿度下降，从而达到干燥环境空气的目的。

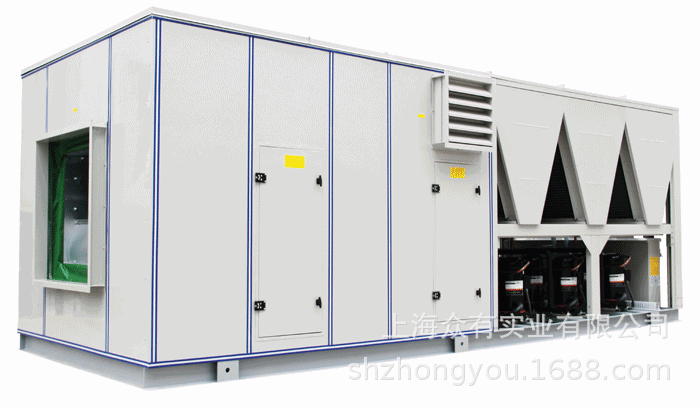

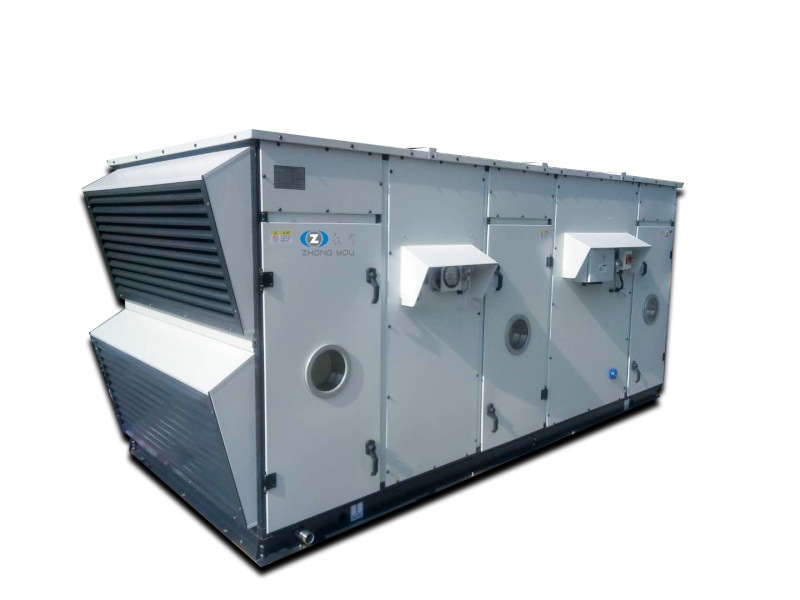

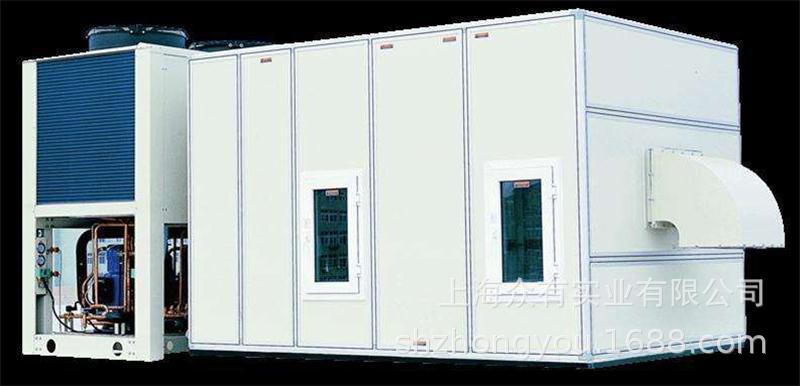

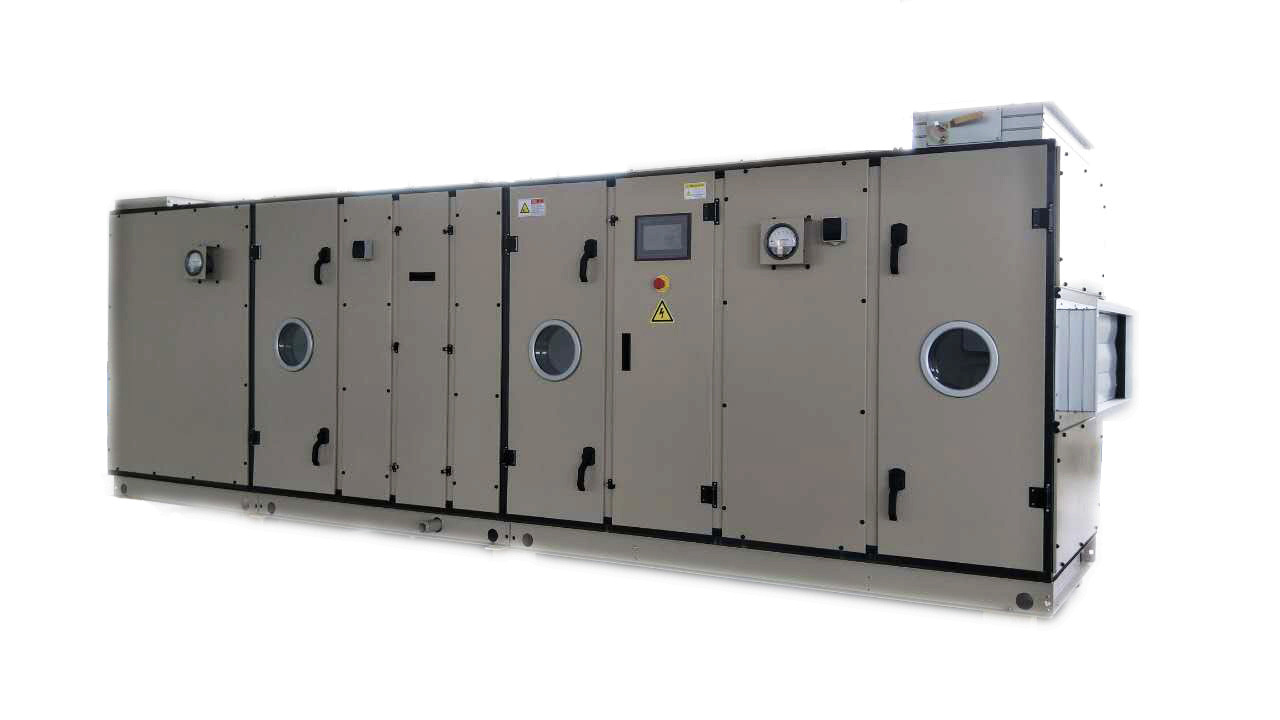

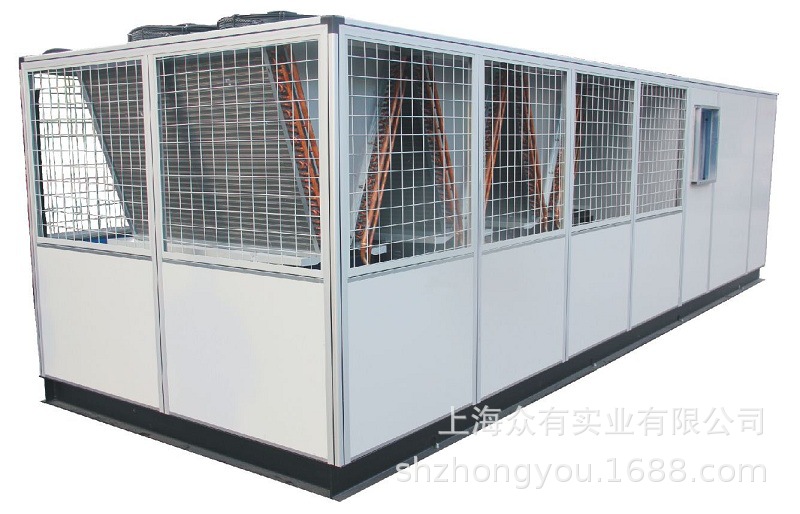

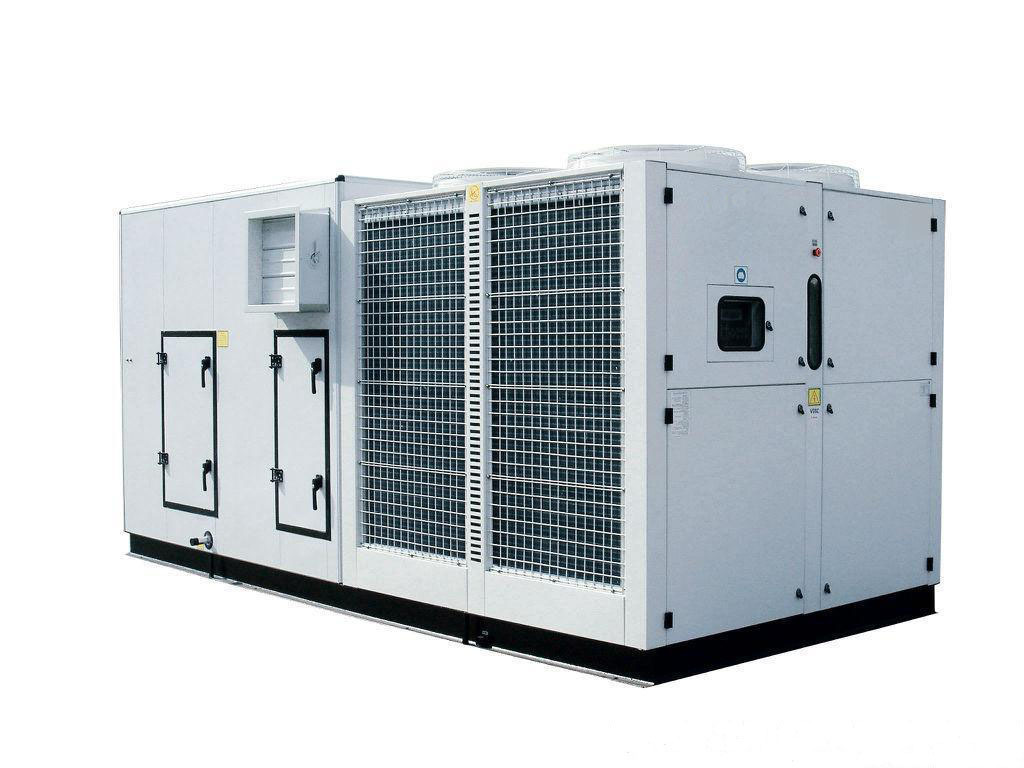

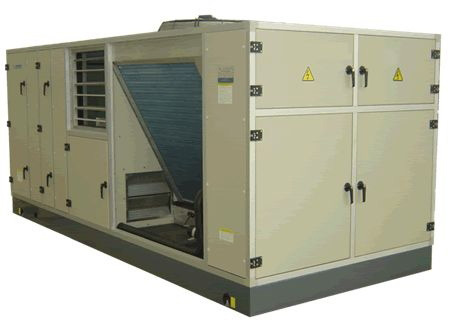

     屋顶式空调机组

  屋顶式空调机组(英文名：Rooftop Air Conditioning Unit )是一种自带冷源、风冷却的大中型整体空调设备，其制冷、加热、加湿、送风、空气净化、电气控制等组装于卧式箱体中，因其多安装于屋顶，故称屋顶式空调机组。

屋顶式空调机组是一种大、中型单元整体式机组，由压缩冷凝段、蒸发过滤段、送风段三段组成。按功能可分为：单冷型、电加热型、恒温恒湿型、恒温恒湿洁净型、热泵型等类型。

   Zhongyou/众有屋顶式空调系统为全空气系统，整个空调系统一体化设计，无需水泵、冷却塔、风机盘管等配套设备，亦无需冷凝排水管道，安装使用极为方便。系统室内无运动机械和水管，用户无需为噪音和漏水烦恼，维修方便。屋顶式空调机组置于屋顶或户外空地，无需机房，节省初投资。机组不需二次冷媒，系统效率高。机组功能全，可方便实现空气净化、除湿、加湿、降温、供暖、新风量调节等多种功能。机组既适用于商场、餐饮、娱乐、办公楼、会馆及一般工业车间等场所，又适用于医药、食品、电子、化工、科研、机械等工业车间洁净场所。

屋顶式空调机组的制热方式包括：热泵制热、电加热、蒸气加热、热水加热、燃气加热等；加湿方式：电极加湿、干蒸汽加湿、电热加湿、高压微雾加湿、湿膜加湿等。机组可增加均流段、中效过滤段、消声段、出风段。一般而言，设在屋顶上的常规机组均为水平回风、水平送风：侧回风、端送风；端回风、端送风；其余送、回风方式：侧回风、底送风；底回风、端送风等。

屋顶式空调机组执行的国家标准：GB/T20738-2006《屋顶式空气调节机组》。

工作原理：

制冷模式：
　　室外侧翅片换热器作为冷凝器，室内侧翅片换热器作为蒸发器，压缩机排出的制冷剂高温气体在室外侧翅片换热器冷凝成液体后，经膨胀阀节流降压成为低温气液混合体，再流入室内侧翅片换热器，吸收热量蒸发后回到压缩机，完成一个制冷循环;同时，从室内来的回风（或新风）经过室内侧翅片换热器（这时为蒸发器）后则被冷却降温，处理后的冷风由室内侧风机再送入室内。

制热模式：
　　室外侧翅片换热器作为蒸发器，室内侧翅片换热器作为冷凝器，压缩机排出的制冷剂高温气体在室内侧翅片换热器冷凝成液体后经膨胀阀节流降压成为低温气体混合体，再流入室外侧翅片换热器吸收热量蒸发后回到压缩机，完成一个制冷循环；同时，从室内来的回风（或新风）经过室内侧翅片换热器（这时为冷凝器）后则被加热升温，处理后的热风由室内侧风机再送入室内。

机组特点：

1. 1. 适用范围广：
   该系列产品有恒湿、冷暖、热泵等品种，恒温恒湿型机组能满足温湿度要求高的场所，冷暖型机组能满足舒适性场所，热泵型机组可一机两用，节省制热运行费用。
2. 2. 节省投资：
   机组置于屋顶或户外空地，无需机房，节省有效空间。机组无需水泵、冷却塔、风机盘管等配套设备，节省初投资。
3. 3. 安装方便：
   机组无需现场配制冷媒管、冷却水管，配上风管，接好电源，即可使用，节省了现场施工时间和费用。
4. 4. 高效节能：
   机组稳定用高性能涡旋或螺杆压缩机，容积效率和能效比高，螺杆压缩机可方便的实现四级或无级能调，部分负荷效率高；膨胀阀、过滤器、电磁阀等制冷配件均选项用美国、意大等进口品牌；机组亦不需二次冷媒，系统效率高。
5. 5. 运行宁静：
   机组采用高性能涡旋或螺杆压缩机，运行平稳。机组置于室外，室内只需配风管，室内噪音小。
6. 6. 结构独特：
   机组顶板采用特殊的结构，确保机组不进水，门板采用聚氨酯发泡，确保隔热保温性能，电器箱采用密封结构，确保电器安全，电源接线置于电器箱内，无屋顶漏水之虞。
7. 7. 运行安全：
   机组设有高压、低压、过载、短路、断相、过热、欠风压等保护，以及防火阀连锁保护。
8. 8. 智能控制：
   机组采用先进控制仪表，仪表可配双手操器，分置于室外机组和室内控制室，使用操作十分方便。仪表配有RS485接口，可实现远程控制。
9. 9. 功能扩展方便：
   机组配备多种功能段，可方便实现空气降温、除湿、供暖、加湿、过滤，以及新风换气等功能。

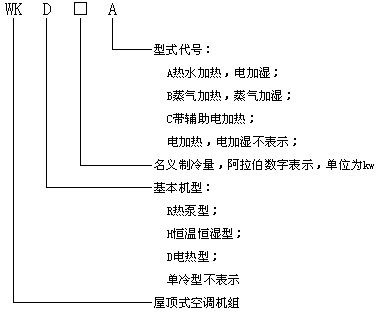

型号编制说明：

 型号举例：WKH55表示名义制冷量为55kw的恒温恒湿屋顶空调机组。



WHF27H屋顶式空调机组技术参数



型号		WHF27H
风量（m3/h）		5400
机外余压（Pa）		350
制冷量(kW)		25.8
电加热量(kW)		13.5
使用电源		AC380V/50Hz 三项四线
总功率(kW)		25.2
制冷剂工质		R22
加湿器	型式	电极式
	加湿量(kg/h)	8
	输入功率kW	6
送风机	型式	低噪音离心式
	数量	1
	输入功率kW	3
过滤器形式		尼龙初效
风冷冷凝机组
压缩机	类型	全封闭涡旋压缩机
	数量	2
	功率（KW）	7.6
冷凝风机	类型	轴流式
	数量	2
	功率（KW）	1.5
空调机组外形尺寸(长×宽×高) mm		1700×2150×2000
数量	台	1
机组总量	kg	310

机组名义工况：

机组类型	室内侧		室外侧		备注
			风冷式
	干球温度℃	湿球温度℃	干球温度℃	湿球温度℃
H	23	17	7	6	--



风冷直膨机组配置表



序号	零部件名称	产地/品牌
1	全封闭压缩机	美国Copeland/英华特INVOTECH
2	翅片式冷凝器	自制
3	轴流风机	杭州微光/苏州瑞波
4	翅片式蒸发器	自制
5	离心风机	张家港英德利/万帝来
6	电机	皖南/西门子贝德
7	膨胀阀	丹麦Danfoss/美国Emerson
8	过滤器芯	布鲁BLUE/派尔克HPEOK
9	压力控制器	奉申
10	空气过滤器	无锡玉祁环保净化设备公司
11	防冷桥铝型材框架	铝合金
12	面板	外彩钢板内镀锌板中夹聚氨酯保温
13	电器控制元件	交流接触器	正泰电气
		断路器	正泰电气
		接线端子	菲尼克斯
		控制器	邦普/深蓝
