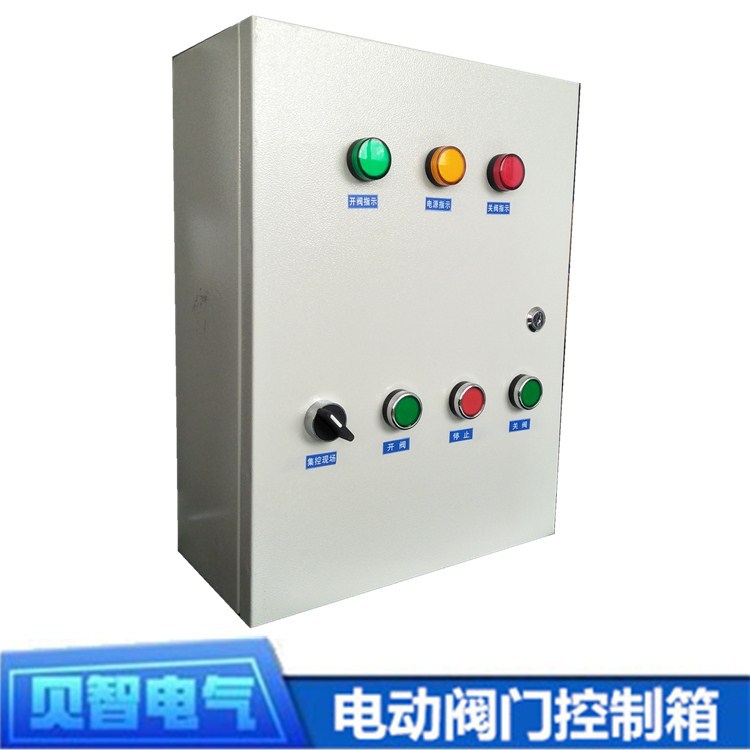

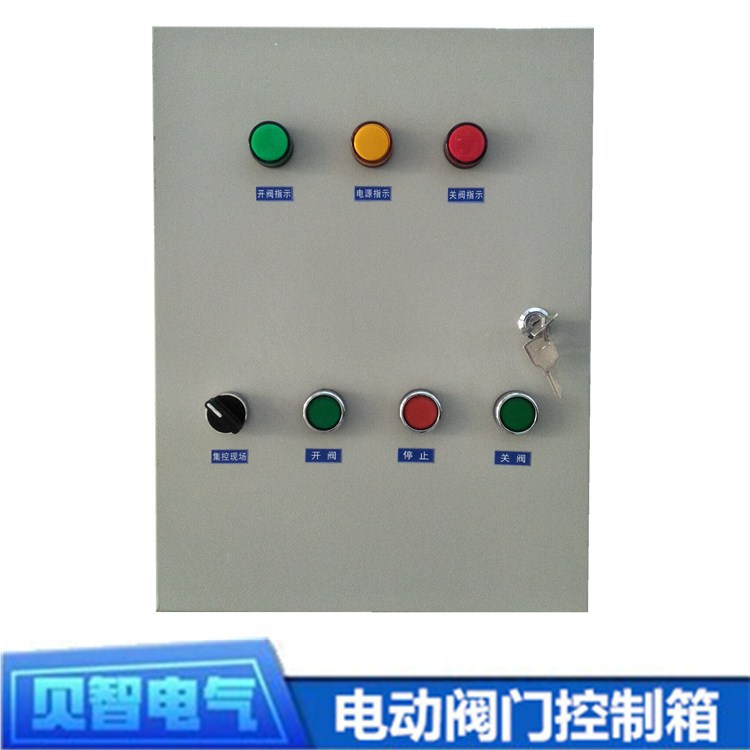

1、DKX-G-PLC电动阀门控制箱，是电动装置配套使用的电气控制箱。用于对电动装置实行单独控制和PLC集中控制。本控制箱具有现场按钮控制和计算机远程控制两种方式，控制箱具有电源指示、阀开到位指示、阀关到位指示。能够直接反应阀门的运行状态，同时把这些状态信号上传计算机（远程允许、开到位、关到位）。所有的阀位限位、远控操作信号、远控状态信号接口都在端子上，对接非常方便。

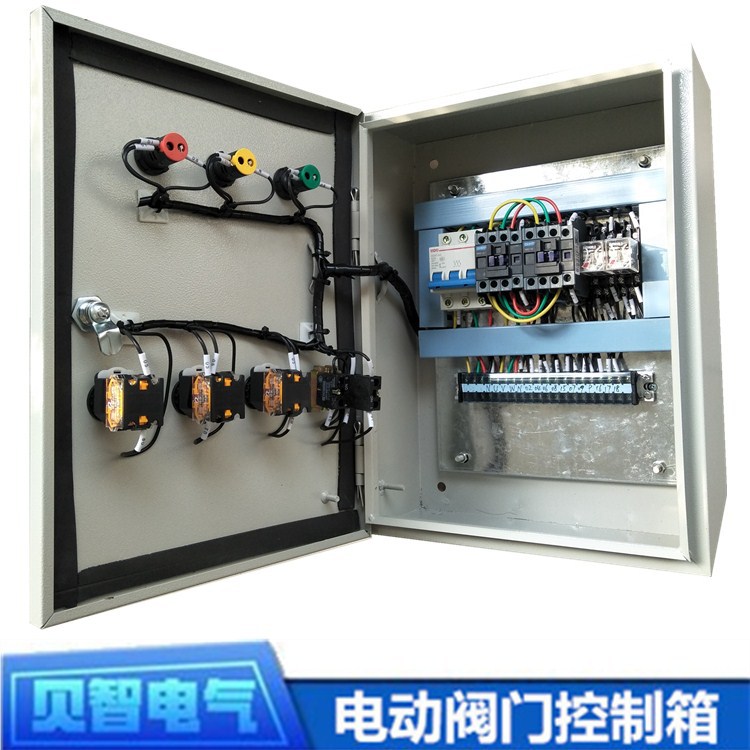

2、虚线框内元件在电动装置内，其余元件在控制箱内。
3、严格按照电气原理图进行接线，核对无误，方可送电运行。初次使用，应手动将阀门处于中间半开位置，试验一下，看阀门开关方向和电控箱按钮标示是否一致。若不一致，调整电源相序使之一致。

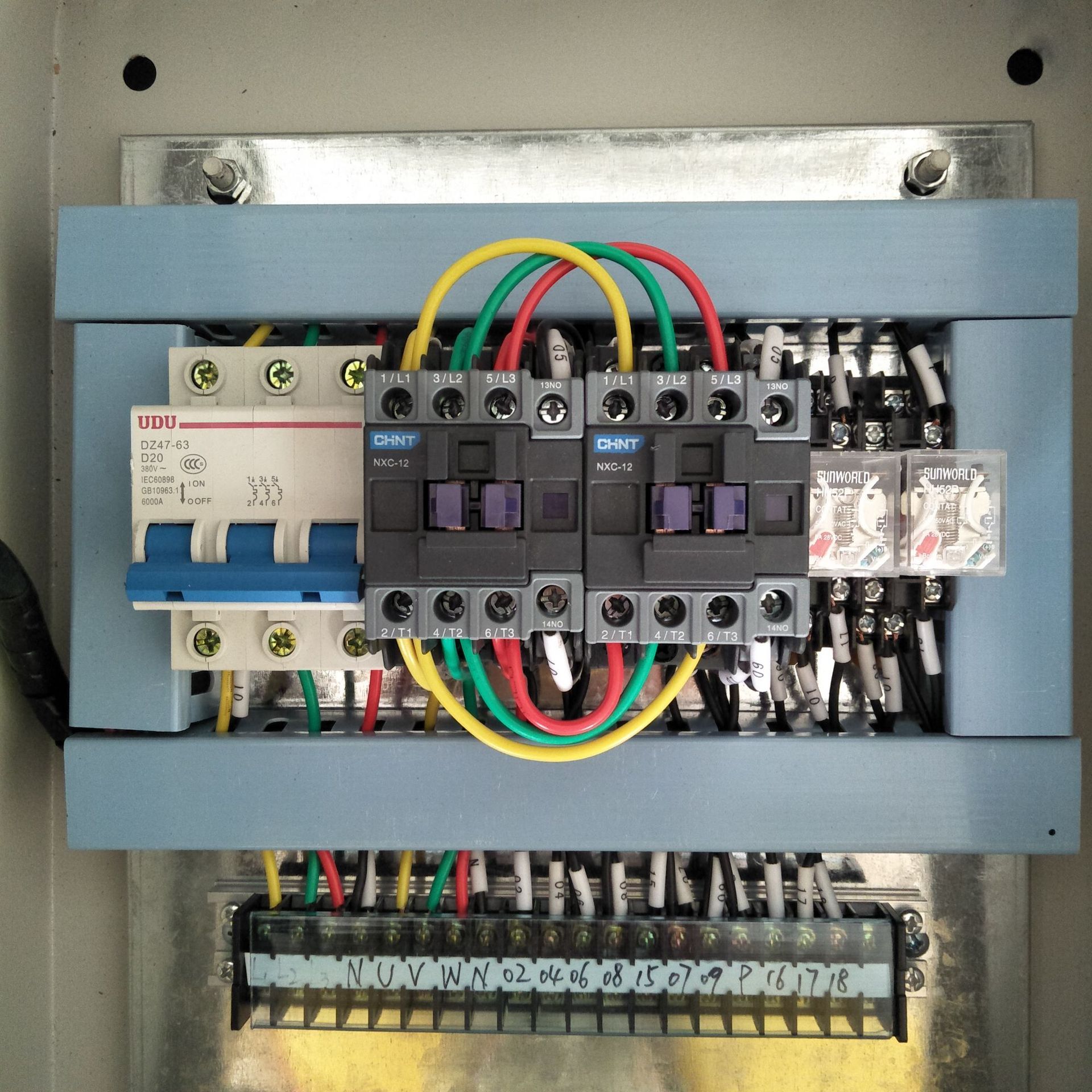

4、本控制箱N、02、04号线为阀门开关位置线，N号线为公用零线，02号线和04号线分别为开关到位的限位线。06、08号线为阀开到位和阀关到位状态信号线。
5、本控制箱可接受计算机外来信号控制，短接15号线和07号线为阀开，短接15号线和09号线为阀关。P号线为公共端，16号线为上传计算机的远程允许信号，17和18号线分别为上传计算机的阀开到位和阀关到位信号。
