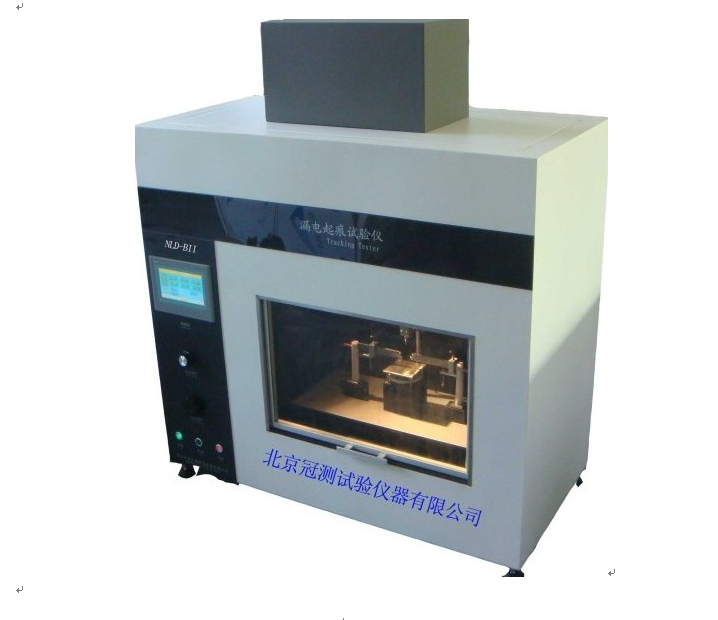

漏电起痕试验仪

全自动高压漏电起痕试验仪（触摸屏）

NLD-AI

一、满足标准：

GB/T6553-2003 及 IEC60587：1984

《评定在严酷环境条件下使用的电气绝缘材料耐电痕化和蚀损的试验方法》

GB_T3048.7-2007电线电缆电性能试验方法_第07部分：耐电痕试验

二、产品概述：

高电压起痕试验仪适用于对电工电子产品、家用电器及其材料进行耐电痕化和蚀损的试验，模拟在工频（48Hz - 62Hz）下，用液体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。

四、技术参数：

1、供电电源：220V /50Hz

2、电源功率：7KVA

3、试验电压：交流100V-8000V AC   直流100V-8400V  DV

4、试验电压压降：≤5%

5、时间设定：可自由设定

6、电极间距：（50±0.5）mm

7、电极材料：304耐腐蚀不锈钢

8、电极固定支架：上下电极分开式、高绝缘、高强的的复合材料。

9、一组5个试样可同时做实验。

9、滴液大小：可根据需求自由设定

10、短路要求：短路电流≥60mA 持续 2S

11、滤纸尺寸： 按照标准尺寸要求制做，滤纸厚度为 0.15 -0.17mm；本设备配备滤纸304不锈钢模板，避免滤纸裁剪不精确造成的液体流速不均匀对试验造成的影响。

13、箱体内容积：≥ 0.75立方米，带玻璃观察门（可根据要求定做）

14、箱体采用1.8mm的Q235钢板整体高温喷塑而成，耐腐蚀能力和强度大大加强。

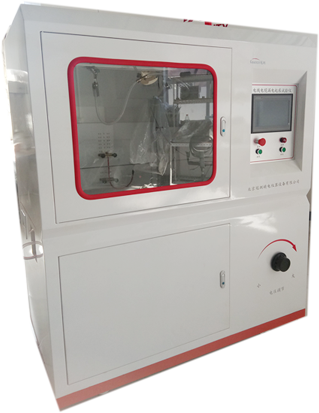

电线电缆耐电痕试验仪-触摸屏

设备名称：电线电缆耐电痕试验仪

设备型号：NLD-C

控制方式：触摸屏

满足标准：

GB_T3048.7-2007电线电缆电性能试验方法_第07部分：耐电痕试验

产品概述：

漏电痕迹：在规定试验条件，固体绝缘材料在电场及电解液的联合作用下，其表面逐渐形成的导电通路叫漏电痕迹。

电痕化：形成漏电痕迹的过程为电痕化。

电线电缆耐电痕试验仪主要试验原理是通过高压源输出一定的高压，试样在高压和电解液的联合作用下，判断在几个周期内试样接地端的电流是否超过1A，从而判断固体绝缘材料的绝缘性能。

一、使用范围

    测量在电压最高达600 V时固体电气绝缘材料在电场作用下表面暴露于含杂质的水时的相对耐电痕化性能。

二、产品功能特点

1.    可编程控制器触摸屏+PLC控制

2.   电压、启动排液、切换、电流、停止、排风、照明均在触摸屏上实现，试验数据可存储在触摸屏内

3.   电压大小、滴液时间、电流大小、滴液次数、设备门状态、最大电流、实验结果实时显示

4.   七寸彩色触摸屏

5.   顶部配有静音且防回流排风装置，试验结束后可排出燃烧所产生烟气

三、主要技术参数

1.   电极材料 ：试验电极 - 铂金，电极接杆 - 铜（铂金纯度达到标准要求99%）

2.   电极尺寸 ：( 2mm ± 0.1mm )×( 5mm ± 0.1mm )×( 40mm ± 5mm )

3.   铂电极 12mm ，30°±2°斜面

4.   电极距离：4.0mm ± 0.01mm ，夹角 60°±5°

5.   电极压力：1.00N±0.01N

6.   试液电阻：A液 0.1%NH4Cl，3.95±0.05Ωm；B液 1.98±0.05Ωm

7.   滴液装置：试验时不需要调整，操作简单

8.   液滴高度：35mm ± 5mm ( 可调节 )

9.   液滴时间 ：30s±0.01s(优于标准)(数显，可预置调节 )

               50滴时间 24.5min±2min

10. 液滴滴数 ：1 ～ 9999( 数显，可预置 )

11. 试验风速 ：0.2m /s( 新标准 )

12. 试验电压 ：100V ～ 600V(25V 分度，可调节 )

13. 电源压降 ：1.0A ± 0.1A 时 8%

14. 起痕判断 ：0.50A ±10% ， 2.00s±10%

15. 施加电压在100～600V（48～60Hz）之间可调，短路电流在1.0±0.0001A(优于标准0.1A)时电压下降不超过10%；

16.  排气孔：?100mm

17. 空气环境：温度0~40℃  相对湿度：≤80%  无明显振动及腐蚀性气体的场所

18. 当试验回路中，短路电流大于0.5A时间维持2秒钟继电器动作，切断电流，指示试品不合格；

19. 试验电源 ：220V 0.6kVA 50-60Hz

20. 外型尺寸:宽1160mm×深600mm×高1310（含脚）mm

21. 燃烧试验区容积：＞0.5立方,长*宽*高约900mm×590mm×1050mm, 背景黑色，背景照度≤20Lux
