电动高温球阀-GW-ZDJQ

厂商 ：上海晟昌自控阀门有限公司

上海市 上海市
  • 主营产品：
  • 电动调节阀
  • 气动调节阀
  • 自力式调节阀
联系电话 ：13391144311
商品详细描述

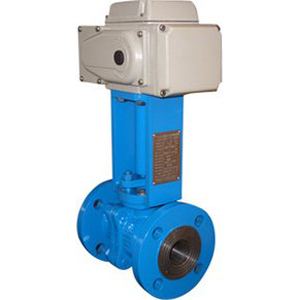

GW-ZDJQ 电动高温球阀

一、电动高温球阀 概述

电动高温球阀阀体设计采用国际流行的一体式结构，比二瓣式球阀中部减少泄漏点。阀杆采用倒装双密封，完全避免泄漏。阀杆处密封填料、调整垫，均采用回弹性强、耐温、耐磨，耐压、耐腐蚀、自润滑性能良好、无毒型高新复合材料。电动高温球阀可替代闸阀、排污阀、柱塞阀、截止阀使用，便于原管道阀门的更换安装。我公司生产有多种结构长度的球阀，可满足用户的各种需求。

GW-ZDJQ电动高温球阀中的球体密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。

二、电动高温球阀 性能参数

型号 公称压力 (MPa) 强度试验压力 (MPa) 密封试验压 (MPa) 适用温度 (℃) 适用介质
Q41M/F-16C/P 1.6 2.4 1.8 -28～+600 (M/F) 导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
Q41M/F-16C/P 2.5 3.8 2.8 -28～+600 (PPL）

三、电动高温球阀 主要零部件材料

序号 零部件名称 材料
1 阀体 球墨铸铁、碳素钢、铸不锈钢、304、316
2 密封圈 (M/F)高强度耐磨碳结石墨≤300℃ (PPL)对莅聚苯、温度≤350℃
3 球 不锈钢
4 填料 聚四氟乙烯
5 填料压盖 QT450－10球墨铸铁
6 阀杆 碳素钢、铬不锈钢
7 手柄 碳钢

四、电动高温球阀 主要技术参数

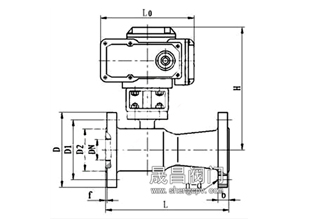

电动高温球阀_尺寸图

型号 规格 尺寸
L D D 1 D 2 z-φd H b
Q41M/F-16 15 130 95 65 45 4-14 85 14
20 150 105 75 55 4-14 95 16
25 160 115 85 65 4-14 103 16
32 180 135 100 78 4-18 105 18
40 200 145 110 85 4-18 120 18
50 230 160 125 100 4-18 195 20
65 290 180 145 120 4-18 195 20
80 310 195 160 135 8-18 215 22
100 350 215 180 155 8-18 253 24

详可见我司官网：http://www.shsc-valve.com/content/zh-cn/P-Valves.aspx        复制到地址栏 进入

调节阀选型样本：http://www.shsc-valve.com/book

调节阀流量计算 小程序 扫码进入

调节阀流量计算
