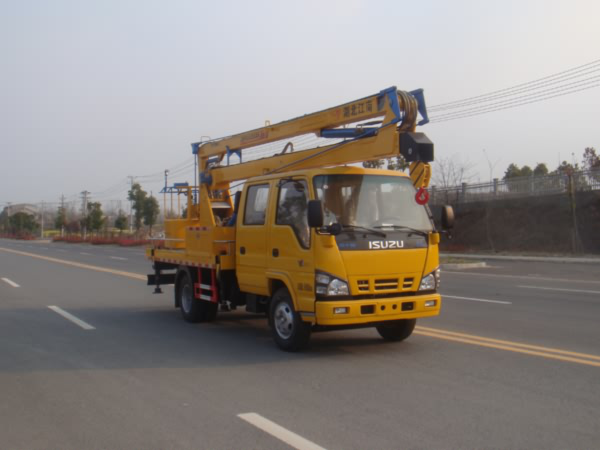

16米高空作业车

车型号 JDF5050JGK16JK4/JDF5060JGKDFA4/JDF5060JGKQ4/JDF5060JGKQ41/JDF5060JGK16J5/JDF5060JGK16E5/JDF5060JGK16Q5 主要技术参数 底盘型号 长×宽×高（mm） 后悬 总质量（Kg） 轴距 发动机排放 JX1061TSGA24 7650*1990*2995　 1885 5485　 3360 国IV DFA1070DJ35D6 7620*1990*3170 2128 5695 3300 国IV QL1070A1HWY 7640*1990*3150 2130 5600 3360 国IV QL10703HWRY 7640*1990*3150 2130 5510 3360 国IV JX1061TSG25 7650*1990*3000 1885 5630 3360 国V EQ1070DJ3BDF 7650*2040*3170 2142 5695 3308 国V QL1070A5HWY 7640*1990*3150 2130 5725 3360 国V 上装基本配置 臂架 臂架形式 三节折臂 材料 型材Q345B/4mm 臂架截面 四边形 起伏角度 0°-70°(相对水平面) 作业工况 最大作业高度 16m 最大作业高度时作业幅度 2m 最大作业幅度 7m 最大作业幅度时作业高度 9m 回转 双向360°连续回转 吊臂 最大起吊质量 900Kg 伸缩起重臂 伸缩长度1m 最大起吊高度 8.4m 最大起吊幅度 6.8m 起升机构 IQKN1B6Y；单绳拉力800 Kg 钢丝绳 （40m）Φ8 吊钩 1T 支腿 支腿型式 前后H型 支腿材料 型材Q345B/5mm 支腿跨距 纵向（mm）：3240，横向（mm）：3180 液压锁 四个支腿都带双向液压锁 后支腿频闪灯 黄色；两只 车厢 材料 优质碳钢及型材，铺3㎜防滑花纹钢板 工具箱 1200*400*500；模具冲压门，带不锈钢门锁 围栏 Φ20不锈钢管 踏步 驾驶室侧带上下踏步 侧、后防护 优质碳钢冷弯型材；强度高 轮罩 注塑模具成型，美观，强度高 洗手水箱 塑料水箱 转台 立臂 低合金钢板拼焊组成 回转支承 单排四点接触球式带外齿，QWD730.20 减速机 涡轮蜗杆式，CW-28 马达 BMP-50 吊篮 额定载荷 ≤200Kg 尺寸 长X宽X高（mm）：1080X620X1150 调平形式 外置拉杆机械调平 保险带 一副 调平装置 机械调平，拉杆外置 液压系统 液压油箱 65L；带液位表 齿轮泵 定量泵，流量25ml/r 工作压力 带压力表；16MPa 液压阀组 集成电磁阀组 油缸 12只；带双向平衡阀或液压锁进行锁止，保证安全 操作系统 支腿 手动操作，各支腿可单独可调，上下车互锁 操作方式 手动和电动结合 臂架动作 转台和吊篮电动双位操作 发动机启动、熄火 转台和吊篮双位操作 发动机油门 手动拉线 油漆 知名品牌油漆；颜色光滑，线条美观； 标识及标牌 清晰、醒目、永久不褪色
