概述

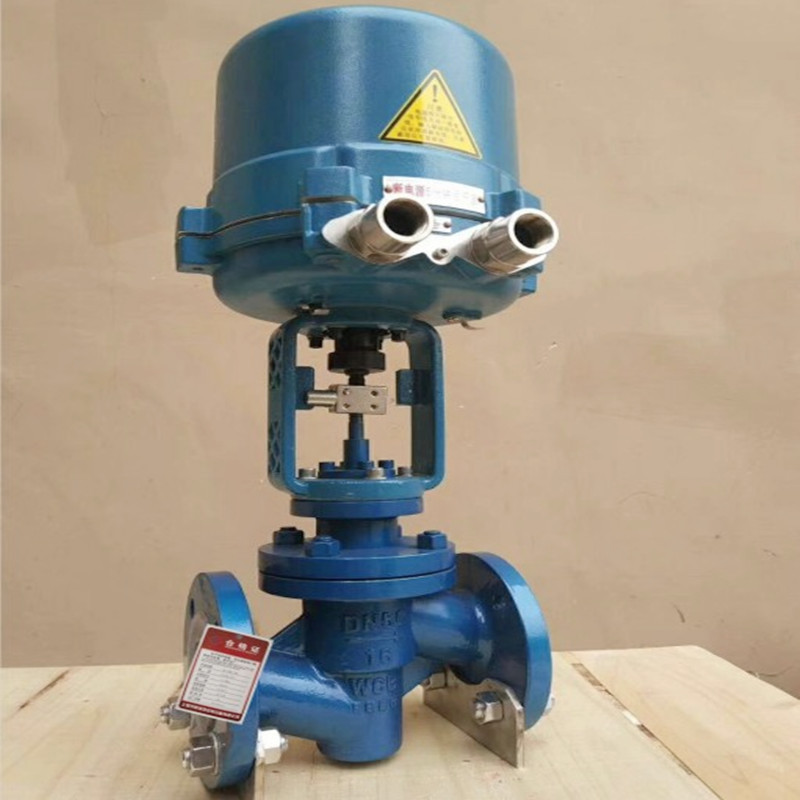

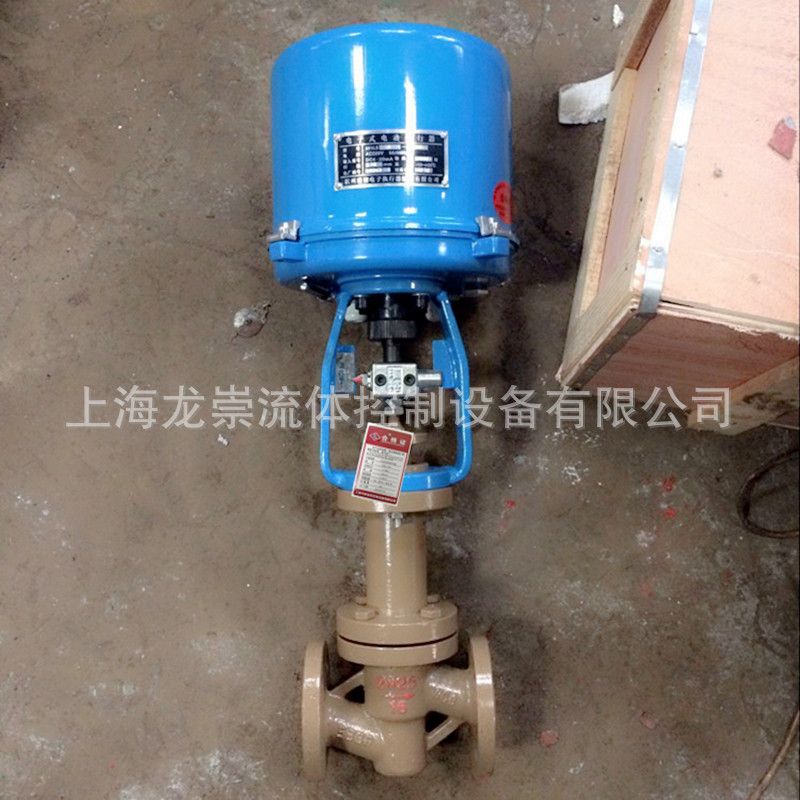

ZDLPF46电动衬氟调节阀主要是由电动执行机构和调节阀阀体两部分组成。电动执行机构和其它电动调节阀配用的相同，都是接收控制器发来的4-20ma等模拟信号，控制阀门的开度，以达到调节管道介质流量、压力等参数的目的。耐腐蚀电动衬氟调节阀和其它普通电动调节阀区别在于阀体，有的管道输送强腐蚀性的介质，因为腐蚀性太强，普通金属材质的调节阀无法用于这种工况。而电动衬氟调节阀与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚氟（F46），又采用聚四氟波纹管密封。解决了金属阀门无法用在强腐蚀介质的工况。广泛的应用于强腐蚀介质的工况管道。
ZDLPF46电动衬氟调节阀技术参数
|
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
阀座直径mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数Kv |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
公称压力MPa |
0.6、1.0、1.6、2.5 |
||||||||||||||||
|
行程 mm |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||
|
工作温度 ℃ |
-30℃~+150℃ |
||||||||||||||||
|
流量特性 |
直线、等百分比 |
||||||||||||||||
|
作用方式 |
电开式(K常开)；电关式(B) |
||||||||||||||||
|
固有可调比R |
30：1 |
||||||||||||||||
|
信号范围Pr |
0~10Madc；4~20mmADC |
||||||||||||||||
|
供电电源 |
220V 50~60HZ |
||||||||||||||||
|
防爆等级 |
普通型、防爆型 |
||||||||||||||||
|
泄漏等级 |
VI |
||||||||||||||||
ZDLPF46电动衬氟调节阀性能指标
|
项 目 |
技术性能指标 |
|
基本误差% |
≤±5 |
|
回 差% |
≤3 |
|
死 区% |
≤5 |
|
泄 漏 量 |
≤ 0.01%阀额定容量 |
|
额定流量系数误差% |
≤±10；当KV≤6.3时，为≤±15 |
ZDLPF46电动衬氟调节阀零件材质
|
零件名称 |
材 料 |
|
阀体、阀盖 |
HT200、ZG230~450、ZG1Cr18Ni9Ti |
|
衬里材料 |
F46、F4、F3、PO、PE、X、X3、PFA |
|
阀 芯 |
1Cr18Ni9Ti |
|
波纹管 |
F4 |
|
填 料 |
聚四氟乙烯、柔性石墨 |
|
弹 簧 |
60Si2Mn |
|
膜 盖 |
A3 |
|
阀杆、推杆 |
2Cr13/1Cr18Ni9Ti |
|
衬 套 |
2Cr13 |
ZDLPF46电动衬氟调节阀外形尺寸
|
公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
PN16/25 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
550 |
640 |
880 |
|
PN40 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
640 |
760 |
910 |
|
|
PN64 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
670 |
810 |
950 |
|
|
H |
PN16/25 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
|
PN40 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
|
PN64 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
|
H1 |
365 |
425 |
430 |
445 |
660 |
680 |
690 |
748 |
740 |
780 |
820 |
880 |
|
|
H2 |
PSL |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
788 |
788 |
|
3810 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
|
|
D |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
|
|
R |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
|
订货须知
若订货前还未选定型号，请向我们提供您的使用参数
1.电动衬氟调节阀公称通径、额定流量系数KV，
2.电动衬氟调节阀流体性质（包括公称压力、温度、粘度或酸碱性）
3.电动衬氟调节阀阀作用形式，
4.电动衬氟调节阀流量特性，
5.电动衬氟调节阀阀前、阀后压力，
6.电动衬氟调节阀阀体、阀芯材料，
7.电动衬氟调节阀是否带附件，说明附件型号。以便我们的为您正确选型。
