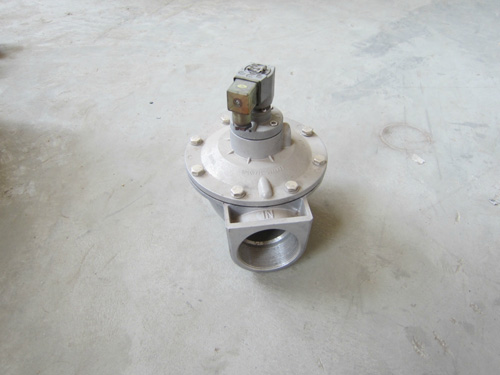

直角式电磁脉冲阀













直角式电磁脉冲阀为直角式脉冲阀，其进出口之间的夹角为90度，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的脉冲清灰气流。

直角式电磁脉冲阀技术要求：

1、电磁脉冲阀的外表无明显涂层剥落、划痕、毛刺等损伤。

2、产品的工作压力为0.1MPa～0.7MPa，介质为经过除油、除水处理的空气。

3、电磁脉冲阀应能承受0.8MPa的气源压力。

4、工作气源压力为0.1MPa时，即可使电磁脉冲阀关闭。

5、在规定的环境条件下，电磁线圈对外壳的绝缘电阻应大于1MΩ。

6、在室温为5度～35度，相对湿度不超过85%的条件下，电磁脉冲阀的电磁线圈对外壳能承受50Hz、250V的电压，历时1分钟无击穿现象。

7、在产品标称气源压力状态下，电磁脉冲阀的工作电压为额定电压的85%时，开启响应时间应小于0.03s。

8、电磁脉冲阀在承受频率为20Hz、全幅值为2mm、历时30min的振动后应能正常工作。

9、在正常使用条件下，电磁脉冲阀膜片累计使用寿命应大于80万次。

直角式电磁脉冲阀安装方法提示

1、电磁脉冲阀的喷吹气源由气箱(气包)提供，分气箱有方形和圆形二种，圆形分气箱耐压力效果较好，使用淹没式电磁脉冲阀时，方形分气箱安装比较方便。

2、分气箱的截面积和长度决定储气容积，其容积应满足该组脉冲阀每次喷吹后，箱内剩余压力不低于喷吹前压力的50%，进气管内径决定向分气箱充气速度，其速度应满足该组脉冲阀每次喷吹后10s内使箱内气体恢复至喷吹前压力。

3、脉冲阀应安装在分气箱的上部或侧面，安装侧面时脉冲阀输入端中心不应低于分气箱侧面中心线以下，脉冲阀不可安装在分气箱底部，同时脉冲阀输出端应安装处于水平或向下位置，不可安装向上位置。

4、喷吹管的喷吹孔应小于18左右，开孔为:8-32mm(远小近大)，喷吹管离布袋口200-400为宜。
