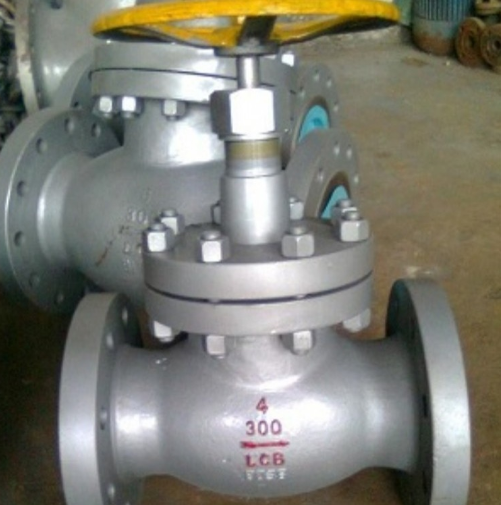

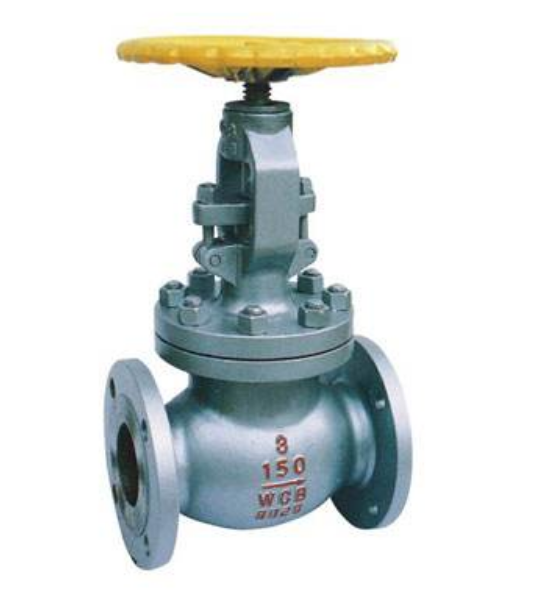

J41B美标氨用截止阀

J41B美标氨用截止阀 产品概述： J41B美标氨用截止阀与国标氨用截止阀的应用基本相同。为了防止误用，有些氨气阀与钢瓶之间采用特殊连接口。为此安装时应特别注意。美标氨用截止阀经常要用到氧气、氮气、氢气、氩气等气体。这些气体一般都是贮存在专用的高压气体中。使用时通过氨用截止阀使气体压力降至实验所需范围，再经过其它控制阀门细调，使气体输入使用系统。 原理： ? ? ?专为氨气、燃气的管路或装置设计。结构上注意了防火要求。填料采用聚四氟乙烯，密封可靠、绝对物外漏。密封副材料采用聚四氟乙烯或尼龙对阀体本体材料，为软密封，密封可靠。适用于氨气,液化石油气管路系统，作为启闭装置，也适用于其他温度≤80℃的管路。氨用截止阀具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点，成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题，特别适用于化工行业氨气,燃气管道的传送，并满足长期可靠使用的要求。其密封性、可维修性、安全性等。 主要零件材料 产品类型 零件名称 阀体、阀盖 阀杆 填料 密封面 垫片 紧固件 J41B-16/25C 铸钢 碳钢 聚四氟乙烯 巴氐合金 石棉橡胶板 优质碳钢 J41B-16/25Q 球墨铸铁 碳钢 聚四氟乙烯 巴氏合金 石棉橡胶板 优质碳钢 J41B-16/25K 可锻铸铁 碳钢 聚四氟乙烯 巴氏合金 石棉橡胶板 优质碳钢 主要零部件材料： 零件名称 阀体、阀盖 密封圈 填料 填料压盖 阀杆 垫片 J41B-25C 铸钢 巴氏合金 聚四氟 乙　烯 碳钢 聚四氟 乙　烯 J41B-25Z 灰铸铁 J41B-25P 不锈钢 不锈钢 J41F-25Z 灰铸铁 ? 碳钢 主要连接尺寸： 称通径 DN(mm) 尺　　寸(mm) 重量 (kg) L D D1 D2 D4 b f f1 Z-φd 关 开 D3 10 130 90 60 40 35 16 2 4 4-φ14 165 185 110 ? 15 130 95 65 45 40 16 2 4 4-φ14 165 185 110 ? 20 150 105 75 55 51 18 2 4 4-φ14 170 200 120 ? 25 160 115 85 65 58 18 2 4 4-φ14 197 210 120 ? 32 180 135 100 78 66 20 2 4 4-φ18 199 213 140 ? 40 200 145 110 85 76 20 3 4 4-φ18 248 264 160 ? 50 230 160 125 100 88 22 3 4 4-φ18 265 295 180 ? 65 290 180 145 120 110 24 3 4 8-φ18 310 349 220 ? 80 310 195 160 135 121 26 3 4 8-φ18 340 357 240 ? 100 350 230 190 160 150 30 3 4.5 8-φ23 380 413 280 ? 125 400 270 220 188 176 32 3 4.5 8-φ25 430 451 320 ? 150 480 300 250 218 204 32 3 4.5 8-φ25 505 492 360 ? 200 600 360 310 278 260 34 3 4.5 12-φ25 550 806 400 ? 250 650 425 370 335 31 36 3 4.5 12-φ30 730 880 450 ? 300 750 485 430 390 364 40 3 4.5 16-φ30 - 995 550 ? 安装与维护 1、 安装： （1） 安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。 （2） 在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。 （3）? 切断阀安装前，应先彻底清洗管道。 （4） 安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。 （5） 阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。 （6） 介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。 2、? 维护： （1） 清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。 （2） 阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。 （3） 阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。 （4） 阀杆：表面损坏，只能换新。 （5） 推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。 （6） 压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。 （7） 易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般zui多2-3年。 （8）? 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。 浙江正轩阀门有限公司服务承诺声明： 1.质量稳定：实行全过程质量监控，细致入微，全方位检测！ 2.价格合理：高效内部成本控制，减少了开支，让利于客户！ 3.交货快捷：先进生产流水线，充足的备货，缩短了交货期！ 本文中所有文字、数据、图片均只适用于参考， 性能参数、结构尺寸参数、价格等详情.
