2L电磁阀

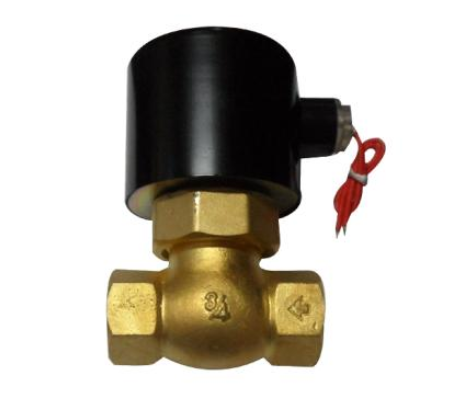

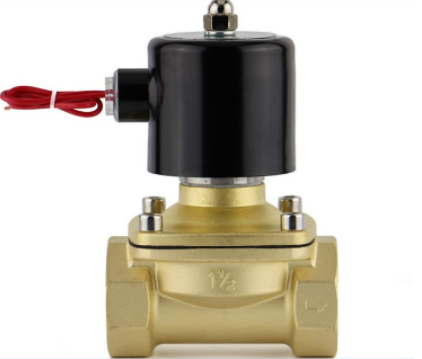

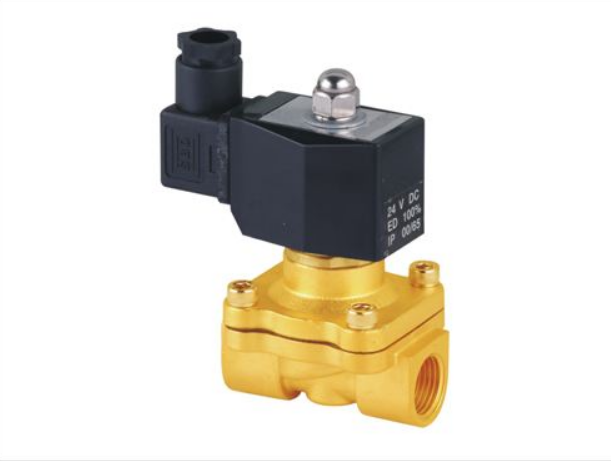

2L电磁阀 一、产品概述： 2L电磁阀，用于管路中对介质二位式通断切换的自动控制。使用压力：0.5～15kg/cm2；最大耐压力：20kg/cm2；使用流体：蒸汽、液体、气体；使用流体粘度：20CST以下；工作温度：-5～180℃ 二、结构特点 1、阀体进出口端窗口设计为双道沟槽密封环结构，旋塞在旋转过程中，其密封副间的密封比压在逐渐变化，直至到达全开或全关位置时，产生足够的密封比压，密封副达到零泄漏。 2、双道沟槽密封环既可以是PTFE衬套稳固在阀体内不产生位移，又可吸收由于温差变化引起衬套产生的微量变形，同时衬套与旋塞之间产生有力的擦拭作用，又提高了密封面的使用寿命。 3、塞轴上部采用一个PTFE膜片和O型圈与调节垫片组合，既可以调整密封面间的密封比压，使塞子转动灵活，又中能保证进、出口端和中法兰连接端的密封。 4、整个密封过程可近似认为与管道内压力无关。 5、PTFE衬套内，根据使用温度和工作介质采用不同材料的填充物，润滑好、寿命长。 三、主要详细参数： 型号 A B C D K(G) 2L170-10 125 42 146 82 3/8" 2L170-15 125 42 146 82 1/2" 2L170-20 125 42 146 82 3/4" 2L200-25 136 52 162 90.5 1" 2L300-35 148 74 183 111 11/4" 2L300-40 147 74 183 111 11/2" 2L500-50 176 94.5 223 163 2 四、主要零部件材质： 型号 2L170-10 2L170-15 2L170-20 2L200-25 2L300-35 2L300-40 2L500-50 L mm 82 90.5 111 163 H mm 146 162 183 223 使用流体 蒸汽、空气、水 ? 动作方式 先 导 式 形 ????式 常 闭 式 流量孔径 17 22 30 50 CV值 4.8 12 20 48 接管口径 3/8″ ? 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 使用粘度 20 CST以下 使用压力 0.05～1.6MPa 工作温度 -5～180℃ 电???? 压 AC220V AC110V DC24V ±10% 本体材质 黄铜 油封材质 EPDM
