四柱成型液压机

YQ32系列三梁四柱液压机主要功能：
⑴ 计算机优化结构设计，三梁四柱式结构，简单、经济、实用。
⑵ 液压控制采用插装阀集成系统，动作可靠，使用寿命长，液压冲击小，减少了连接管路与泄漏点。
⑶ 独立的电气控制系统，工作可靠，动作客观，维修方便。
⑷ 采用按钮集中控制，具有调整、手动和半自动三种操作方式。
⑸ 通过操作面板选择，可实现定程、定压二种成形工艺，并具有保压延时等功能。
⑹ 滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。
适用领域：
本系列液压机为一般用途液压机，又称为液压机，适用于金属材料的拉伸，弯曲、翻边、冷剂、冲裁等工艺，还适用于校正，压装、粉末制品、
磨料制品压制成型以及塑料制品、绝缘材料的压制成形。
可选配附件:
⑴ 冲裁缓冲装置
⑵ 移动工作台
⑶ 光幕安全保护装置
⑷ 冷却装置
⑸ 换模具有浮动导轨和滚动托架
⑹ 触模式工业显示屏
⑺ 打料装置（液压机和机械式）
⑻ 工作灯
⑼ PLC可编程序控制系统
压力机的部件介绍:

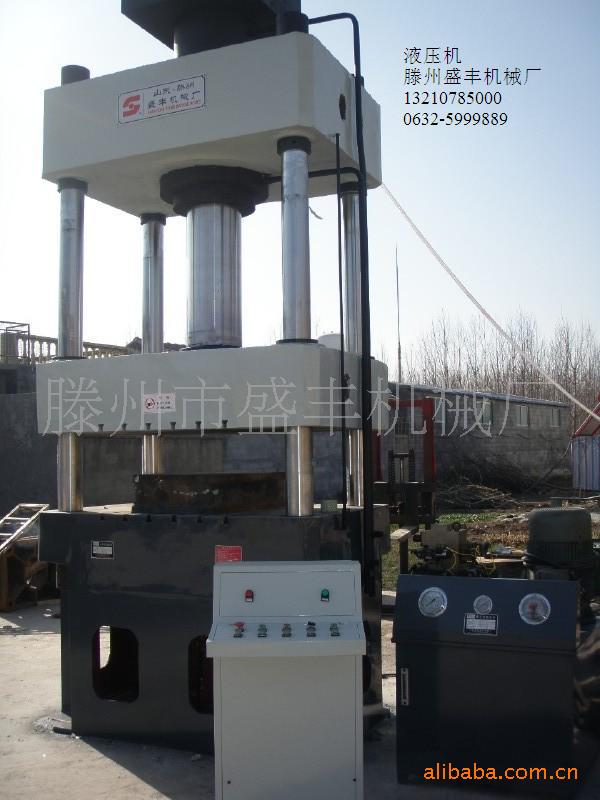

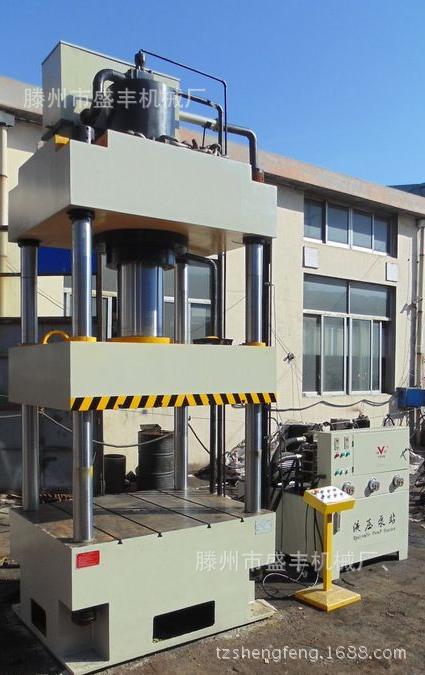

1.主机为三梁四柱立式结构，它由机身、主缸、行程限位装置、润滑装置、液压动力系统及电气系统等部件组成，机身是由上梁、滑块、工作台、
立柱、锁母、导套等组成，滑块在油缸驱动下沿着四柱上下直线运动。
2.上梁、滑块、工作台采用整体45号铸钢铸造而成具有良好的刚性强度.
3.主柱采用45号圆钢，并作镀铬处理，确保永远不会生锈，滑套（导套）采用耐磨铸铁，内嵌聚四氟乙烯耐磨材料以防止立柱拉伤并具有良好的
抗偏载能力，摩擦副的润滑采用手摇式注油泵装置，该泵具有集中润滑供油流畅的特点。
4.液压油缸为活塞式结构，油缸的关键密封选用抗老化和密封惟能较好的密封圈，缸体选用45#衍磨管，内孔光洁度好，大型缸体采用45#锻钢
件，柱塞为45#圆钢，并进行表面镀铬处理，即防锈又耐磨。
5.液压管路采用冷拔无缝钢管，经焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后进入安装，管路布置清晰、整齐、高压管弯曲半
径规范，高低压管有明显的颜色区分，便于维修，通径大于25通径均采用法兰连接，以减少整机漏油的发生。
压力机的工作方式：
1.点动：按相应按钮即产生相应动作，松开则动作停止
2.手动：按相应按钮则产生相应动作直至极限位置
3.半自动：(1)定压控制:滑动梁快速下降→慢速下降→加压至电接点压力表DJ上限后保压延时→卸压→回程(最后停止)
(2)定程控制：滑动梁快速下降→慢速下降→加压当滑动梁碰到接近开关XK时发讯开始保压延时→卸压→回程(最后停止)
压力机的特点：三梁四柱结构，经济实用，液压控制采用插装阀集成系统，减少泄露点，动作可靠，使用寿命长，可实现定压和定程两种成形工
艺，具备保压延时功能，工作压力行程可在规定的范围内调节，采用按钮集中控制，可实现手动、半自动、自动三种操作方式。
1、 可订做液压机各种型号下顶缸
2、 冲裁缓冲装置
3、 PLC触摸屏控制分流
4、 快速行程充液装置
5、 20T---1000T可根据客户要求特殊定做
压力机的功能：该系列产品适用于各种可塑型材料的压制工艺，如冲压、弯曲、翻遍等也可从事于校正、压装、砂轮成型、塑料制品、橡胶制品
及粉末制品的压制成型，该系列产品的工作压力、压制速度、行程范围均可根据工艺要求在规定范围内进行调整，可实现定压和定程两种工艺方
式，工作台装有顶出装置，除顶出制品外，均可作为液压垫用于拉伸制件的成型工艺。
YQ32系列三梁四柱液压机
项目 63t 63t-ZS 100t 100t-K 160t 160T-ZS
液体最大压工作压力Mpa 25 25 25 25 25 25
滑块有效行程mm 400 400 400 500 400 400
最大开口高度mm 700 700 700 800 800 800
工作台有效面积mm*mm 520*520 520*520 700*620 700*620 800*800 800*800
空程下降速度mm/s 54 150 54 80 30 150
压制速度mm/s 15-24 15-22 16-24 16-24 8-15 8-15
回程速度mm/s 46 75 46 100 28 60
电机功率KW 5.5 5.5 7.5 7.5 7.5 7.5
油泵排量mL/r 25 25 40 40 40 40
顶出力t 20 20 20 20 30 30
顶出行程mm 200 200 200 200 250 250
