介绍:

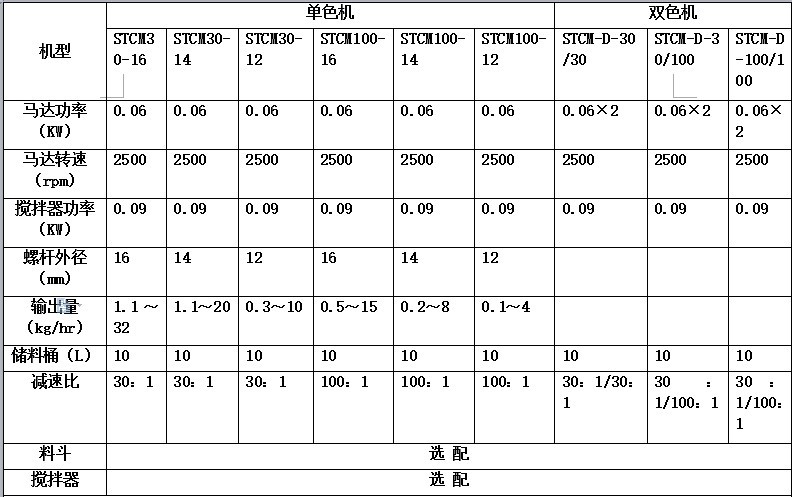

STCM计量式色母混合机适用於新料、次料、色母或添加剂等的自动比例混合。该系列机使用直流无刷式马达,依据预先设定的比例混合,透过全数位微电脑控制系统设定的条件自动转换成转速直接驱精密挤出原料,其误差值不高於±1% 。该产品的马达减速比分为30:1及100:1 两种,螺杆直径区分为? 12,? 14,? 16mm三种,可演变出六种机型提供每小时0.1到32公斤的不同输出量供客户选择。另有双色色母机,可依客户需求搭配任意两台绝母机合并使用。
特点:
1) 使用直流无刷式马达,无需保养;
2) 具备数据的永久记忆及存储功能;
3) 采用微电脑式控制,智能化精 确计算;
4) 螺杆采用镀铬处理,经久耐用;
5) 模组式的装配结构,拆装方便,易於清理及互换;
6) 单色色母机的标准底座配备三管料斗磁铁,可吸附金属物,防止成型机螺杆损坏;
7) 搅拌器为双色色母机的标准配备,它可以满足客户又重混料需求,单色色母机机型可选配搅拌器,混料均匀。
8) 主料斗为双色色母机机折标准配备,单色色母机可选配;
9) 搭配STG-100或STG-160U以上干燥机时,安装底座需加一大型法兰(无三管料斗磁铁);
10) 改为欧规安全回路型时,机型后加注“CE”。
双色色母机采用本公司两台标准色母机配备新型搅拌系统,可同时输送两种种不同的色线原料。可按不同比例选用不同型号的色母机。

一、安装示意图:
1、单色色母机安装:
2、双色色母机安装:
二、工作原理:
1、单色色母机工作原理:
控制箱的讯号传送到马达(A),马达(A)开始转动,经过联轴器(G)带动螺杆(F)转动。料斗(B)中的色母料(C)落 入螺杆(F),受到螺杆(F)的挤压被螺杆(F)输送到底(E)中,从而达到精 确计量输送色母料的目的。
2、双色色母机工作原理:
控制器的讯号传送到马达(A送料/B送料),马达开始转动,经过联轴器带动螺杆转动。A料斗、B料斗中的色母料落入螺杆,受到螺杆的挤压,被螺杆输送到底座中,同时主料斗的原料落入到底座中,经过搅拌系统搅拌后送到射出机中,从而达到精 确计量输送色母料目的。
