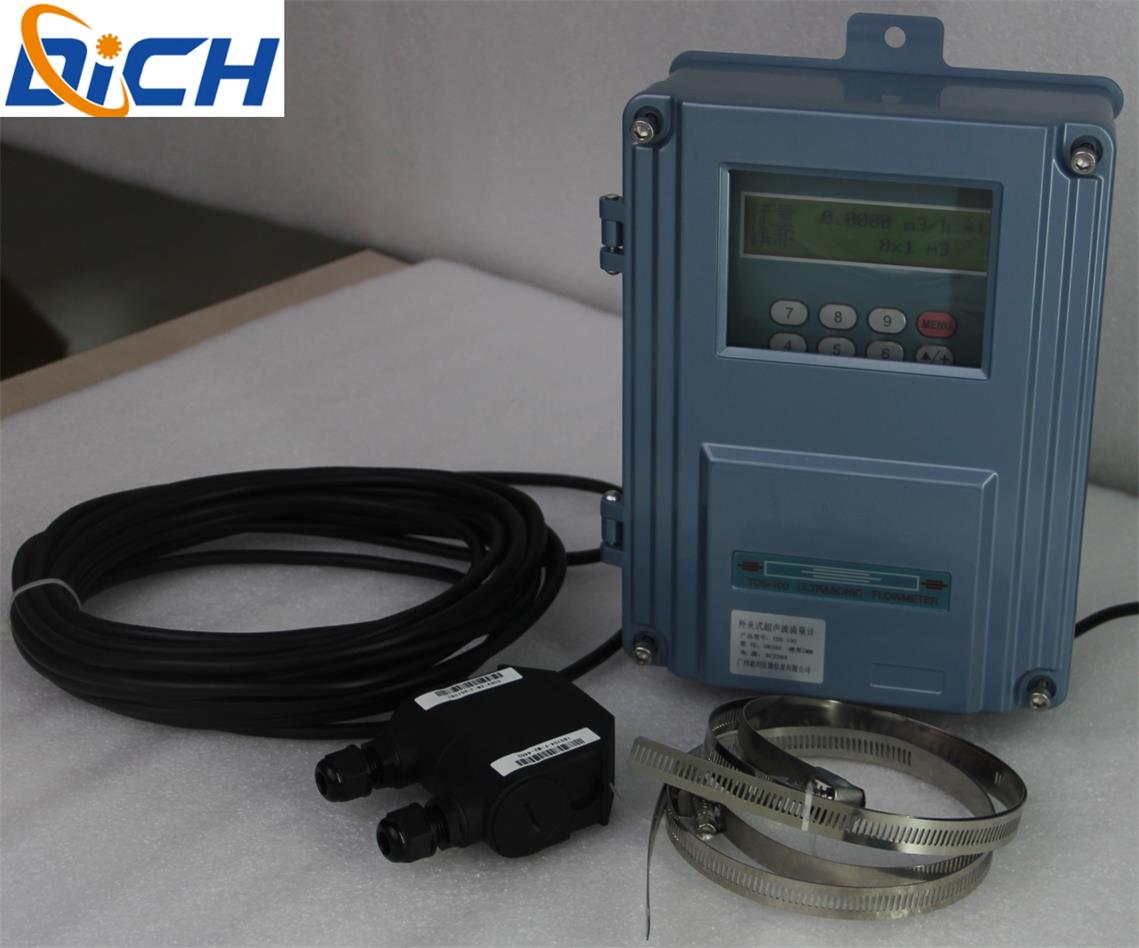

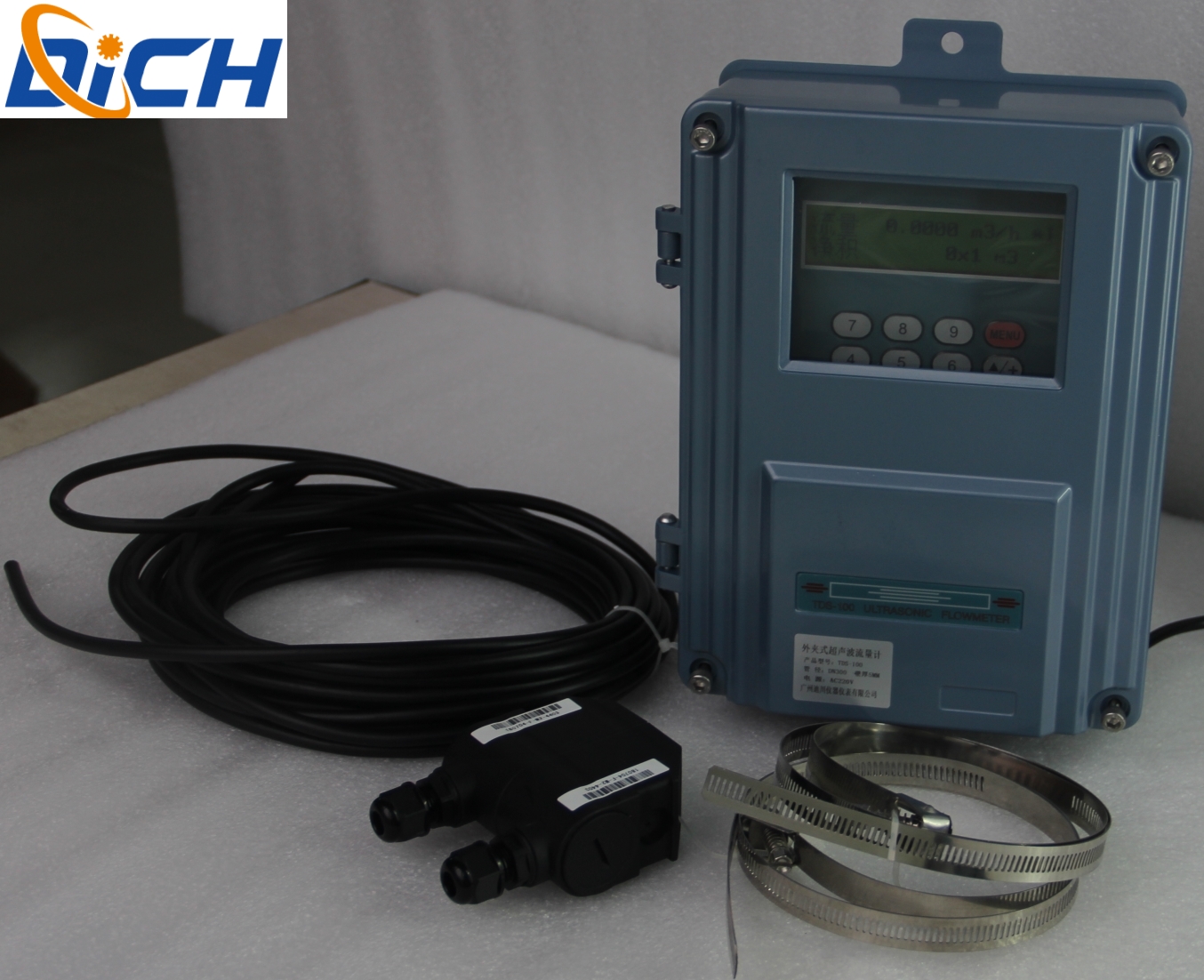

固定式超声波流量计

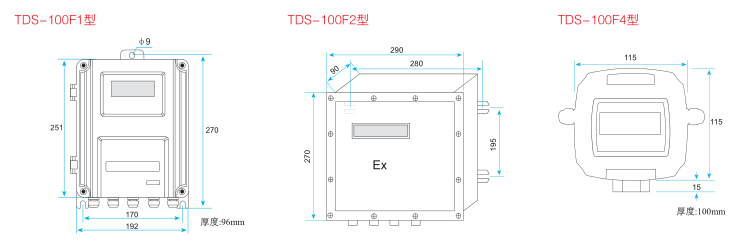

TDS-100F系列固定分体式超声波流量计广泛应用于工业现场中各种液体的在线流量计量。主机分为壁挂标准型、壁挂防爆型、盘装型和本地显示型（F4型主机）；传感器分为外缚式、插入式、管段式等。
l
|
|
l 重复性：优于0.2%
l 测量周期：500ms(每秒2次，每个周期采集128组数据)
l 工作电源：220VAC/8-36VDV
l 最大流速：64m/s（流速分辨率0.001m/s）
l 显示：2*10汉字背光液晶可显示瞬时流量及正、负、净累积流量、流速等
l 操作：4*4轻触键盘（F4主机磁性4按键）操作
l 信号输入：1、3路4-20mA模拟输入，精度0.1%，可输入 压力、液位、温度等信号
2、2路三线制PT100铂电阻
l 信号输出：1、1路隔离RS485输出
2、1路4-20mA或0-20mA输出
3、1路隔离OCT(脉冲宽度6-1000ms之间可编程，默认20ms
4、1路继电器输出（脉冲宽度200ms）
l 数据存储：选配内置数据存储器(SD卡)可存储时间、瞬时流量、累积流量、信号状态等，通过专用软件可将数据导如计算机，便于统计与管理（http://www.tds200.cn下载）
l 通讯协议：MODBUS协议，M-BUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议
l 其它功能：1、自动记忆前512天、前128个月、前10年 正/负/净累积流量
2、自动记忆前30次上、断电时间和流量并可实现流量的自动或手动补加，可通过MODBUS协议读出
3、可编程批量（定量）控制器，故障自诊断功能
4、 可通过E-mail传送来的代码文件实现软件升级
l 防护等级：传感器IP68，F4 主机IP68，其余主机IP65
l 防爆等级：ExdII BT4（TDS-100F2型）
?技术参数
|
项目 |
性能、参数 |
|
|
主
机 |
背光液晶可同时显示瞬时流量、累计流量、流速、时间、热量等数据 |
|
|
信号 输出 |
电流输出：4-20mA或0-20mA等，阻抗0-1K，精度0.1% |
|
|
OCT输出：正,负,净累计流量及热量累计脉冲信号或瞬时流量的频率信号 |
||
|
继电器：可输入近20种源信号（如无信号、反向流等） |
||
|
声音报警：蜂鸣器可根据设置发出报警声音（如流量过大、过小） |
||
|
信号输入 |
可输入两路电流信号（如：温度、压力、液位等信号）， 从而实现热量测量或一机两用 |
|
|
自动记忆前64日、前64月、前5年的累计流量 |
||
|
自动记忆前64次来电和断电时间及流量，可进行人工或自动补量，减少用户流量损失 |
||
|
自动记录前64日流量计的工作状态是否正常和出现异常状态的次数 |
||
|
数据接口：出厂配置为RS-232方式，选配RS-232/RS-485转换器后可变为RS-485方式 |
||
|
可编程批量（定量）控制器 |
||
|
电缆长度 |
型号：SYV50-3-T原则上越短越好以减少干扰，也可以加长至300米，若再长需加粗电缆， 同时用户应注意电缆不要与高压电缆并行，尽量避开变频器 |
|
|
管 道 情 况 |
管材 |
钢、不锈钢、铸铁、水泥管、铜、PVC、铝、玻璃钢、硬质金属塑料等、允许有衬里 |
|
直管段 |
传感器安装点最好满足：上游10D，下游5D，距泵出口30D（D是指管径） |
|
|
测量介质 |
水、海水、工业污水、酸碱液、各种油类等能传导声波的液体 |
|
|
流速范围 |
0~±30m/s |
|
|
测量精度 |
优于±1%（是国内最先达到此精度的超声波流量计） |
|
|
电 源 |
AC220V或DC8~36V或AC7~30V |
|
|
功 耗 |
2W（国内同种机型中功耗最小） |
|
|
重 量 |
2.5Kg |
|
