SPD一级T1浪涌保护器Iimp

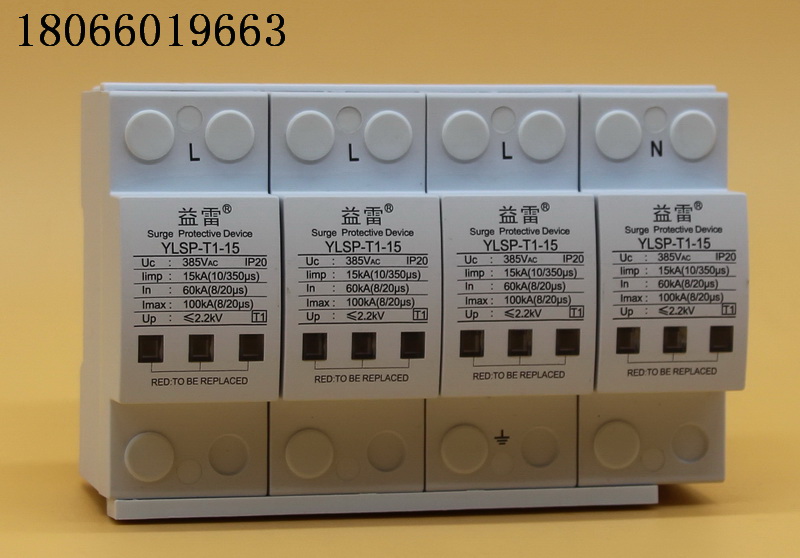

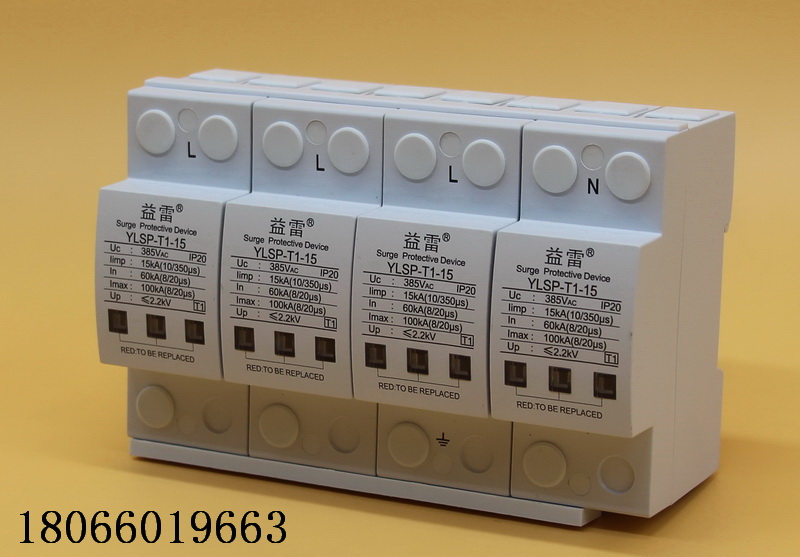

SPD一级T1浪涌保护器Iimp12.5ka255V420V 扬州浪涌电气公司“益雷”品牌产品符合配网标准化物资固化技术规范书的要求，在国家电网公司集中规模招标采购及国家电网公司总部的项目中使用广泛，欢迎开关厂、成套厂家选用。 配网标准化物资固化技术规范书 国家电网公司集中规模招标采购，国家电网公司总部 低压开关柜,AC380V,抽屉式,进线(分段),65kA。 柜体外形尺寸：800×1000×2200 型号：YLSP-T1-125/4-420 保护类型（IEC类别）标准参数值：I类 标称工作电压（V）标准参数值：400V 持续工作电压（V）标准参数值：420V 标称放电电流(8/20uS) 标准参数值：100kA 电压保护水平（kV）标准参数值：2.4KV SPD一级T1浪涌保护器Iimp12.5ka255V420V 扬州浪涌电气有限公司制造的“益雷”品牌YLSP系列，适用于交流50Hz/60Hz、400V及以下的TT、IT、TN-S、TN-C-S等低压工频交流电源系统中的等电位连接，对电网因雷击或浪涌过电压进行保护。 产品符合IEC 61643-1:1998、GB 18802.1-2002标准。 1. 220V/380V系统电源防雷器： I级防雷（10/350us）YLSP-T1-25/4-320( T1级试验25KA) I级防雷（10/350us）YLSP-T1-15/4-275( T1级试验15KA) I级防雷（10/350us）YLSP-T1-125/4-420( T1级试验12.5KA) SPD一级T1浪涌保护器Iimp12.5ka255V420V 2. II、III级防雷（8/20us）100KA、80KA、60KA、40KA、20KA 型号分别是： YLSP-100KA/4-420(60KA-100KA） YLSP-80KA/4-420(40KA -80KA） YLSP-60KA/4-385(30KA -60KA） YLSP-40KA/4-385 (20KA-40KA） YLSP-20KA/4-385(10KA-20KA） YLSP-120KA/4-420(60KA -120KA） YLSP-150KA/4-420(80KA -150KA） YLSP-200KA/4-420(100KA -200KA） SPD一级T1浪涌保护器Iimp12.5ka255V420V浪涌保护器结构和工作机理： 工作机理： 1. 三相四线制系统中，三条相线和一条零线对接地线之间均接有浪涌保护器。 2. 在正常情况下浪涌保护器处于高电阻状态，当电网因雷击或者其它原因出现浪涌过电压时保护器将立即在纳秒级时间内迅速导通，将浪涌过电压引入大地，从而保护了电网上的用电设备。 3. 当该浪涌电压通过浪涌保护器，且消失后保护器重新变到高电阻状态，从而不影响电网的正常运行。 4. 浪涌保护器的失效脱扣装置：浪涌保护器的模块上设有失效脱离装置，当保护器因过热、击穿失效时，失效脱离装置能自动的将其从电网上脱离，同时给出指示信号。浪涌保护器正常时标牌显示绿色、失效脱离后标牌显示红色。
