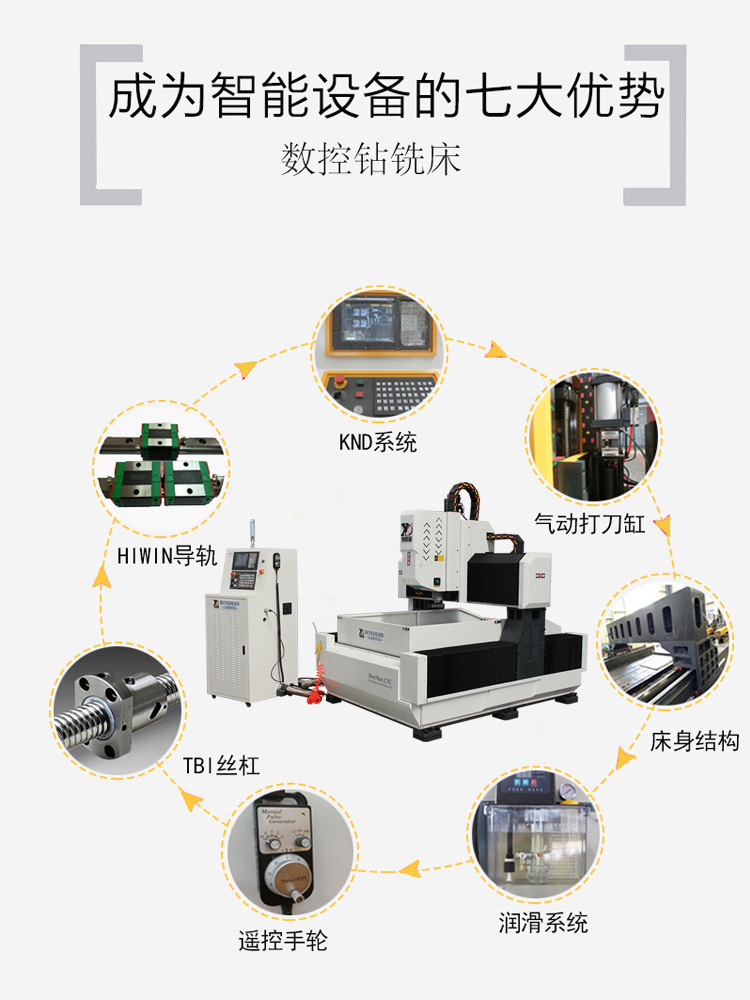

机床结构：
1、机床主要由床身、工作台、龙门、动力头、数控系统、冷却系统等部分组成。龙门数控钻床机床采用床身工作台固定，龙门移动的形式。
2、龙门数控钻床共有3个数控轴，床身上装有重型直线导轨，龙门可沿导轨作纵向运动（x轴），龙门横梁上也装有直线导轨，溜板可沿导轨作横向运动（y轴），溜板上装有滑块，动力头上装有导轨，动力头可在溜板上作垂直方向运动（z轴），x、Y、z轴都采用数控伺服电机加滚珠丝杠驱动。
3、动力头主轴采用精密主轴，伺服主轴电机驱动，可根据需要无级调速。主轴可通过BT40夹头装夹钻头丝锥或铣刀，配有气动打刀缸，实现一键换刀，精度更高，实现高速切削。
4、床身、立柱，工作台，龙门为HT250铸造结构件，支架为矩形管焊接件，加工前经高温退火，半精加工后二次退火去除应力，然后再精加工，可保证机床精度稳定,床面采整体铸铁工作台精铣出T型槽，台面数控精磨而成，保证工作台面精度。 5、机床采用水冷，内冷外冷兼备，内冷采用意大利罗拓福斯高速旋转接头高压供水，配备冷却液供给、回收、循环系统,配备自动油路润滑系统，保证直线导轨与滚珠丝杠的平稳长久有效工作。
6、控制采用凯恩帝数控系统，电驱采用高精度伺服电机驱动，配备RS232接口和彩色显示屏，中文操作界面，可现场/外部USB输入工件，操作简便，配备全数字高速手轮，使您的操作更方便快捷。
|
型 号 |
BOSM-1000*1000 |
|
|
最大加工工件尺寸 |
长×宽（mm） |
1000×1000 |
|
垂直滑枕式钻削动力头 |
数量（个） |
1 |
|
主轴锥孔 |
BT40 |
|
|
钻孔直径（mm） |
Φ2-Φ32 |
|
|
攻丝直径（mm） |
M6-M16 |
|
|
主轴转速（r/min） |
30~3000 |
|
|
伺服主轴电机功率（kw） |
7.5 |
|
|
主轴下端面到工作台距离（mm）（mm） |
200-600mm |
|
|
动力头横向移动（X轴） |
最大行程（mm） |
1000 |
|
X轴移动速度（m/min） |
0~9 |
|
|
X轴伺服电机功率（kw） |
2.4*1 |
|
|
动梁纵向移动（Y轴） |
最大行程（mm） |
1000 |
|
Y轴移动速度（m/min） |
0~9 |
|
|
Y轴伺服电机功率（kw） |
2.4*1 |
|
|
垂直滑枕进给运动（Z轴） |
最大行程（mm） |
400 |
|
Z轴移动速度（m/min） |
0~8 |
|
|
Z轴伺服电机功率（kw） |
2.4*1抱闸 |
|
|
机床外形尺寸 |
长×宽×高（mm） |
2800*2100*2400 |
|
三轴定位精度 |
X/Y/Z |
±0.03/300mm |
|
三轴重复定位精度 |
X/Y/Z |
±0.025/300mm |
|
毛重（t） |
（约）4.5 |
|
