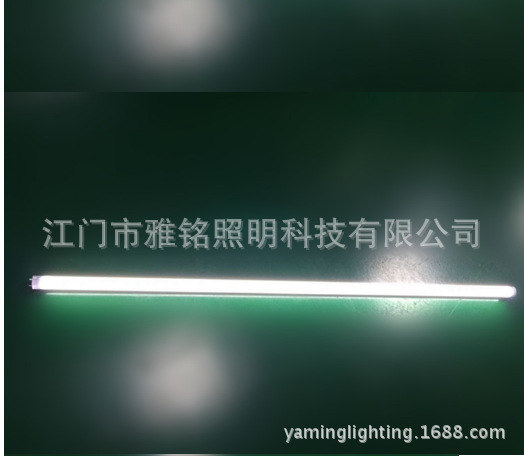

应急日光灯

应急电池参数:

?一、T8应急灯技术指标

?1、产品型号：LBL168H，配套12V镍镉或镍氢充电电池组

?2、输入参数：AC85-265V/50-60HZ

?3、充电电流：10-100mA，

?4、充电时间：逆变器设置有充电保护电路，不会充坏电池，一般应急遵循以下时间：

? 电池组容量<12V2000mAh，充电时间>24h

? 电池组容量>12V2800mAh，充电时间>48h

?5、光源功率：光源<36w，不支持双灯或多灯应急照明；

?6、应急时间：>3.0小时，或依据客户要求设定应急照明时间；

?7、充电保护电压：15.0V；

?8、放电结止电压：10.0V；

?9、显示设置：绿灯-主电、红灯-充电、黄灯-故障；

?10、环境温湿度：-20--60℃、65+20% RH

?二、T8应急灯灯安装须知

?1、严格按照接线图连接电路。各个端口分别连接以下线路：

?2、应急电源不可空载，无论是检测应急照明功能、或是检测逆变器充电功能，都必须在负载光源 的状态下再进行，

?3、主电源线：火线L和零线N，直接接进总电源线路，该二条线路禁止接开关；

?4、试验按钮：测试电池是否能够应急照明，在有电状态下，按住试验开关按钮，即可转为应急照明状态，松开按钮，随即进入市电照明状态。

?5、光源开始应急照明以后，不受开关控制。

?三、T8应急灯保养

? 应急机芯是控制电池充放电及应急时启动光源照明的核心器件，务必保证接线正确。在通电正常使用后，应每三个月放电一次，对电池进行养护

，延长电池使用寿命。应急灯电源安装投用后，应有专人经常检查维护，发现异常情况及时检修，或通知供方处理。

T8应急日光灯产品特性：

●产品特性  Features

1.  采用1/2铝塑管结构，外观精致，散热效果好。

    Using 1/2 aluminum pipe structure, good appearance ，good heat dissipating capacity

2.  内置恒流驱动，高效，稳定。

Built-in constant current driver, high efficiency, stability

3.采用进口贴片LED作为光源，光效高、寿命长。

    Using the imported SMD as light source, high light efficiency, long life span.

4.  响应时间快, LED的响应时间为纳秒级。

    Quick response time, the LED response time is

nanosecond.

5.  环保，没有重金属和有害气体。

Environmental protection, no heavy metals and harmful gas.

6.  节能，比传统荧光灯节能80﹪。

Energy-saving, can save energy more 80% than traditional fluorescent lights.

7.  没有频闪，启动快,光线柔和，保护眼睛。

No flicker, start quickly, soft light, protect your eyes.

8.  容易安装，使用方便。

Easy to install and use.

技术参数





型号Model	T8-18-2835	T8-14-2835	T8-9-2835
灯珠型号 LED Model	SMD2835, 0.2W/PCS;
LED 数量 LED Qty	96PCS	72PCS	48PCS
额定功率 Power	18W	14W	9W
输入电压 Voltage	AC85-265V
工作频率 Working Frequency	50-60HZ
效率 Power Efficiency	≥92%
光效 Luminous Flux	Transparent：100LM/W
照度 LUX（1.75M）	Transparent：198	Transparent：145	Transparent：98
功率因数 Power Factor	≥ 0.9
色温 Colour Temperature	W: 6500K    正白光
显色指示 CRI	Pure White: Ra ≥ 75;
芯片厂商 Chip makers	台湾晶元 Taiwan Epistar
发光角度 Bean Angle	120o
工作温度 Working Temperature	-20 to +60 oC
工作湿度 Working Humidity	10 - 70% RH
使用寿命	50,000hr life, 3yr warranty



●外形尺寸  Dimensions







Model	Spec(mm)	A(mm)	B(mm)	C(mm)	D(mm)
T8-12	L1198*?26	1198	1208	26	15
T8-9	L894*?26	894	904	26	15
T8-6	L588*?26	588	598	26	15











●安装说明 Installation Instructions







1.  安装前先切断原线路电源。



Cut off the original line power before installation;



2.  LED日光灯管可直接安装在T8或T10支架上（取下启辉器）；



LED tube lights can be installed directly in the T8 or T10 bracket (remove the starter);                                                                      3. 有电子镇流器的不可直接安装，需去掉电子镇流器；



If there is an electronic ballast, it can’t be installed directly, you should get rid of electronic ballast;                                                         4.  非专业人士不可自行拆装LED灯管，包括更换PC面罩；



Non-professionals should not disassemble the LED lamp by themselves, including replace of the   PC cover;



5. 使用过程中若有异常请与我司联系，不可随意拆开此产品，否则不作保修。



If there is any unusual problem when using, please contact us. The product couldn’t be open optionally, or no warranty for it.







●产品包装 Produc：彩盒包装，25PCS/箱（中性包装）
