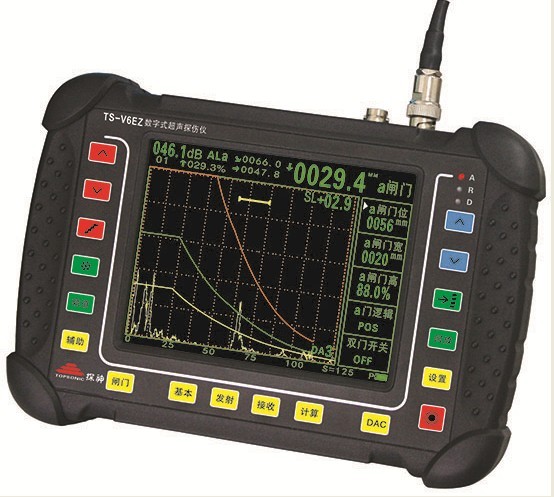

JVUT350B数字超声波探伤仪

超声波探伤仪是一款高性价比的数字式智能超声波探伤仪，它能快速低成本地工件内部裂缝，夹杂，气孔，疏松等多种缺陷，广范用于机械制造，钢结构，化工设备，造船，压力容器等领域进行质量控制的有力工具。它较好地解决了有些数字式仪器操作不方便的问题，本机非常轻巧，非常适合用户升级换代或首次添置数字式超声波探伤仪用户。 超声波探伤仪主要性能特点如下： 1) 采用 TFT 工业彩色液晶显示屏（320x240，5.7 英寸），LED 背光灯，省电，寿命长，可靠。 2) 实时采样频率 50MHz，等效采样频率 200MHz，这样既降低了成本，减少了耗电，又能完 美显示波形细节。 3) 本机耗电仅 2W 左右。采用 4 节 5 号 2500m Ni-MH 可充电池可连续工作约 5 ~ 6.5 小 时，应急时也可使用普通 5 号碱性电池。与使用定制锂电池板相比，电池更新费相当低， 也省去购买原厂电池的麻烦。 4) 发射脉冲为负方波，宽度可调，使探头发射效率提高，回波增大，提高了发现小缺陷的能力。 5) 回波显示区左右分屏显示模式，左屏显示一次底波前的缺陷波，右屏显 示高次底波例如 10 次底波高度，使平板探伤时，近处看得清，远处看得见。 6) 有与众不同的波形扩展功能，扩展程度和进波门宽度无关（市场上绝大多数产品和进 波门宽度有关，为改变宽展程度，要反复操作），可以任意连续改变扩展程度，波形扩展后，仍可调延时，这样可细看任一部位，退出扩展时返回到原来的声程、延时。 7) 设有扩展点指示功能。打开扩展后，在水平轴下方显示一个小三角形，指示该点就是 扩展点，声程改变时，该点上的回波位置不会改变。 8) 有动态波形描绘功能，能画出动态波形曲线（移动探头同回波高度的关系），便于分析 缺陷性质。 9) 具有界面波锁定功能，可使用液浸法探伤或测厚。界面波被锁定在声程起点（声程零点），这样界面波的抖动被消除掉，缺陷回波或工件底波也就不会抖动了，整个显示区都可以用来显示回波，并可任意改变声程，而不影响对界面波的锁定。又在显示屏右上角开设一个 64x40 点的小窗口，类似电视机的画中画功能，在小窗口内实时显示界面波锁定情况。 10) 可预设 30 个探伤配置通道，不必再带试块到现场校调。 11) 可存 127 幅回波及参数，4000 个测厚数据。 12) 有一个测量闸门（又称进波门），由实线显示，和一个失波报警闸门（又称 B 门），由虚 线显示，失波门不用时可关闭。 13) 实时显示进波门内回波的声程、高度、缺陷等效孔径等参数，各种参数每秒刷新约 4 次（刷新太快反而看不清）。 14) 能测量材料声速、探头延时及 K 值。 15) DAC，G 曲线自动生成，能随增益、声程、延时（平移）改变而浮动。在制作 DAC 曲线 多点采样时，采样次序任意（不要求采样点由近到远，可以跳着采样，这样可减少试块 翻动次数），多点采样时，中途也可调增益、声程、延时。制作 G 曲线时，也可对底波 采样。 16) 斜探头探伤时，2 到 4 次波深度根据板厚自动计算并以 Y2 到 Y4 表示。 17) 有峰值记忆、回波包络功能。峰值回波或包络线以虚线显示，而实时回波仍以实线显示， 虚实线的颜色可以不同，使操作者能实时观察到二者之间的关系。 18) 有 B 扫功能，能显示工件横截面。 19) 高速自动高度功能。按一次自动高度键，进波门内的回波能在 1 ~ 2S 内调到约 80%高 度，按一次键调一次，这样能快速改变增益，从而把回波调到合理高度。 20) 有日历时钟显示并在贮存回波图时，自动记录存图时间。 21) 距离（时间）一增益提升功能，提高远处回波幅度。 22) 具有搜索灵敏度增加 ON/OFF 开关，可在搜索/定量间快速切换。搜索灵敏度增加设定 范围为 0 ~ 20dB。 23) 抑制功能不影响线性。 24) 有 RS-232 通讯口，向 PC 机传送记录数据后，在 PC 机上输出报告（免费提供编辑软件），并打印。 25) 有相对增益置零键，可直读增益变化量。如习惯以衰减量表示的话，可先把增益调最 大，再按此键后，看相对增益的数值就是衰减量。 26) 在用斜探头时，声程刻度也可以同时显示二排刻度值，分别代表水平分量和垂直分量，不必再来回切换。知道二个方向的分量值，就能确定缺陷位置。 27) 声程延时量快速回零功能。按下延时编码旋钮 0.6S，延时量快速回零。 28) 有曲线位置提示功能，如已制作的 DAC 或 G 曲线不在显示屏显示区内，在改变增益、声程、延时后，会提示曲线位置是太高还是太左或太右，帮助判断正确的操作方向（仅 在 7 号菜单设此功能）。 29) 本机采用大信号检波以改善线性，扩展动态范围。 30) 有二种测厚模式（始波到底波模式或底波到底波模式），满足不同测厚要 求。 31) 快速起动，按电源开关 3S 后即可探伤。关机 1S 后，即可再开机回到原来状态，这样 就能在探伤间歇期通过关机来延长电池使用时间。 超声波探伤仪技术参数: 材料声速 1000 ~ 9999M/S 最大声程 6100mm，满刻度声程最小4mm （钢，纵波，反射式） 频率范围 0.4 ~ 10MHz / 0.7~1.4 1.8~3.5 4~6 MHz（带通） 增益范围 0 ~ 110dB （步长0.1dB，1dB） 延时范围 0 ~ 6000mm K值范围 0.20 ~ 5.00 抑制范围 0 ~ 50% 增量 0 ~ 20dB 补偿 -20 ~ 20dB 测长线 -20 ~ 20dB 定量线 -20 ~ 20dB 判废线 -20 ~ 20dB 垂直线性 <3% 水平线性 <0.3% 发射电源电压 DC 200V 发射脉冲宽度 负脉冲方波 0.05~0.6μS 可调（步长0.01μS） 发射脉冲内阻 不大于10Ω 发射重复频率 25~ 400Hz 声程<150 μS时 400/200Hz FAST/SLOW 150 μS <声程<300 μS时 200/100Hz FAST/SLOW 300 μS <声程<600 μS时 100/50HZ FAST/SLOW 声程>600 μS时 50/25Hz FAST/SLOW 探头阻尼电阻 约120Ω 固定 放大器输入 增益0dB，100% 屏幕高度时约50V峰值输入端噪声约50μV峰值（宽带） 带宽噪声约16nV√Hz峰值 数字采样 8bit 实时50MHz，等效200MHz（硬件实现） 显示方式 检波＋，检波－，全波 显示器件 东芝TFT工业彩色液晶显示屏（320x240，5.7英寸），LED背光灯 液晶屏刷新频率 50Hz 闸门 进波门、失波门，可调 动态范围 >32dB 灵敏度余量 >58dB （与探头有关） 分辩率 >26dB （与探头有关） 测厚分辨率 0.02mm （厚度小于650mm时） 电源 4节5号Ni-MH可充电池2500m 外接电源DC9~15V 0.5~0.3A 电池消耗功率 约2W （350mm声程、背光强、发射重复频率FAST）约1.5W （350mm声程、背光弱、发射重复频率SLOW） 电池连续工作时间 约5小时 （350mm声程、背光强、发射重复频率FAST）约6.5小时（350mm声程、背光弱、发射重复频率SLOW） 储存环境温度 －20℃ ~ ＋70℃ 工作环境温度 －10℃ ~ ＋50℃ 外形尺寸 230 x 146 x 37 mm（不包含旋钮突出部分） 质量 约900克 （含4节AA镍氢电池） JVUT350B有许多与众不同的地方，创新或改进的地方多达16处，详情可参考说明书，现仅列比较突出的几点： 1.省电，工作时间长，耗电仅2瓦。 2.可变等分刻度，估算回波距离非常方便。 3.回波显示区左右分屏显示模式。 4.具有界面波锁定功能，可使用液浸法探伤或测厚。 5.有波形扩展功能。 6.有动态波形描绘功能，能画出动态波形曲线。 7.高速自动高度功能。 售后服务： 超长的保修期让您无后顾之忧： 仪器的保修期为24个月，用户不当使用造成的损害不在三包之内；探头及电池属于易耗件，不属于保修范围。维修时间不超过5个工作日，一般故障3个工作日（不含快递时间）。
