商品详细描述


简介:

  ZMSY双向止水铸铁镶铜圆闸门又名铸铁圆闸门,是排水及污水处理的理想设备,产品符合建设部CJ/T300-1992标准和美国AWWA标准。

用途:

  双向止水铸铁闸门广泛应用于市政、石油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中,对公称压力为0.1MPa以下的用在管道口合交汇窖井、泥沙池、污水渠道、原站井水口、清水池等地方,用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用,实现现场操作或远距离集中控制,还可与微机联动控制。

技术参数:

1,密封面每米长度渗水量:正向≤0.7L/min·m,反向≤1.25L/min·m

2,公称压力≤0.1Mpa;密封试验压力0.1Mpa

3,安装位置:正常状态下正向迎水、处于铅垂状态

4,工作水头:单向受压:正向:10m,反向:5m,双向受压:均为10m

5,工作环境:温度-20℃~120℃,湿度:95%,工作介质:水与污水PH值:5~10

6,启闭速度:不小于0.2m/min,不大于1.5m/min。

7,闸框距边壁距离≥300㎜,距池底距离≥150㎜~250㎜。

8,闸门密封面配合间隙≤0.1㎜,密封座厚度大于10㎜。

主要特点:

1,ZMSY双向止水铸铁镶铜圆闸门与启闭机配套使用,为工作部分和启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂直升降运动,从而开启或关闭闸门,达到 水、关水或调节水位的目的。

2,ZMSY双向止水铸铁镶铜圆闸门通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,故密封性好。

3,ZMSY双向止水铸铁镶铜圆闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 (对中小口径的闸门,其导轨可与门框浇注成一体),导轨长度一般为闸门全开启高度的1/2~1/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

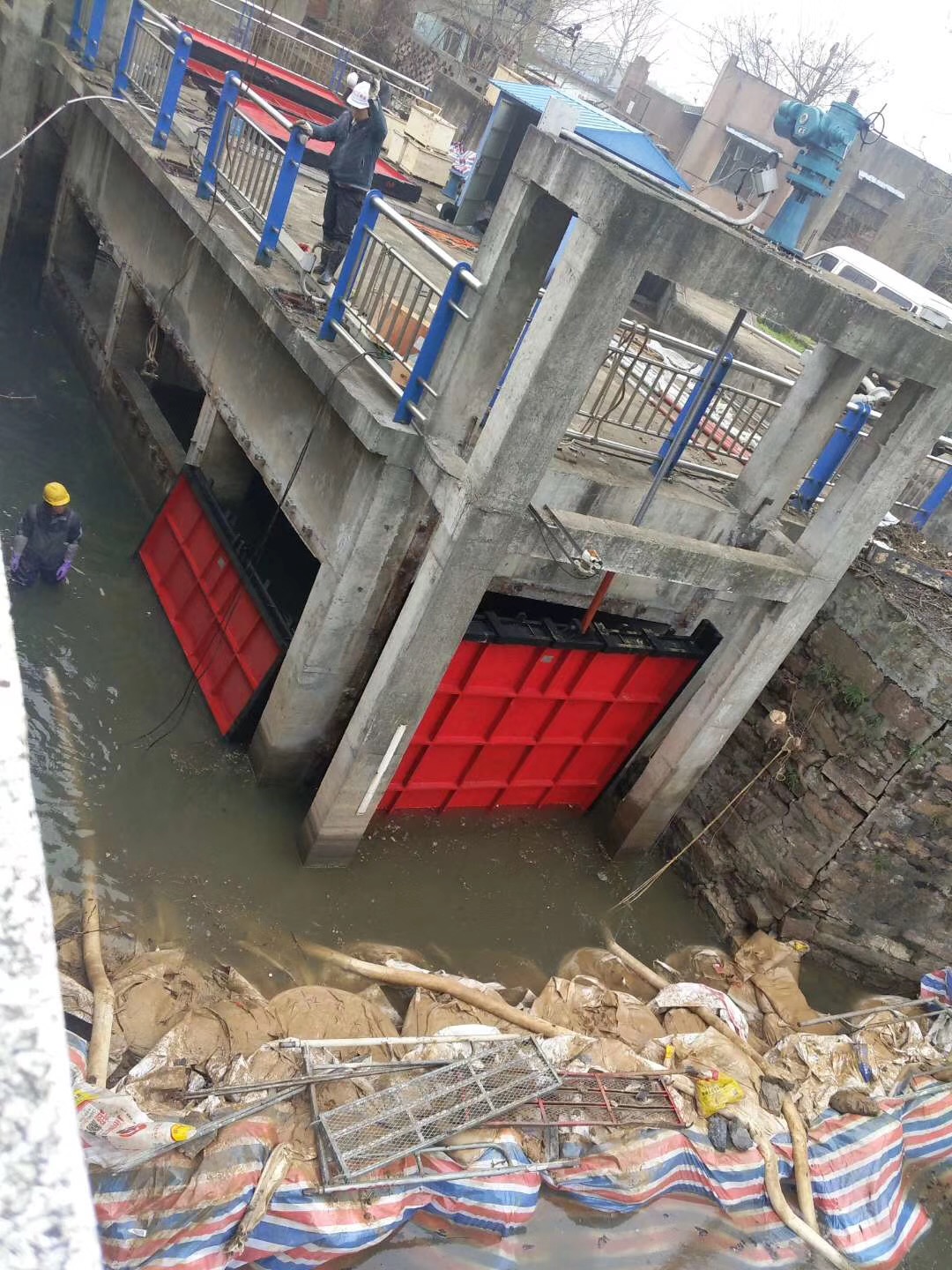

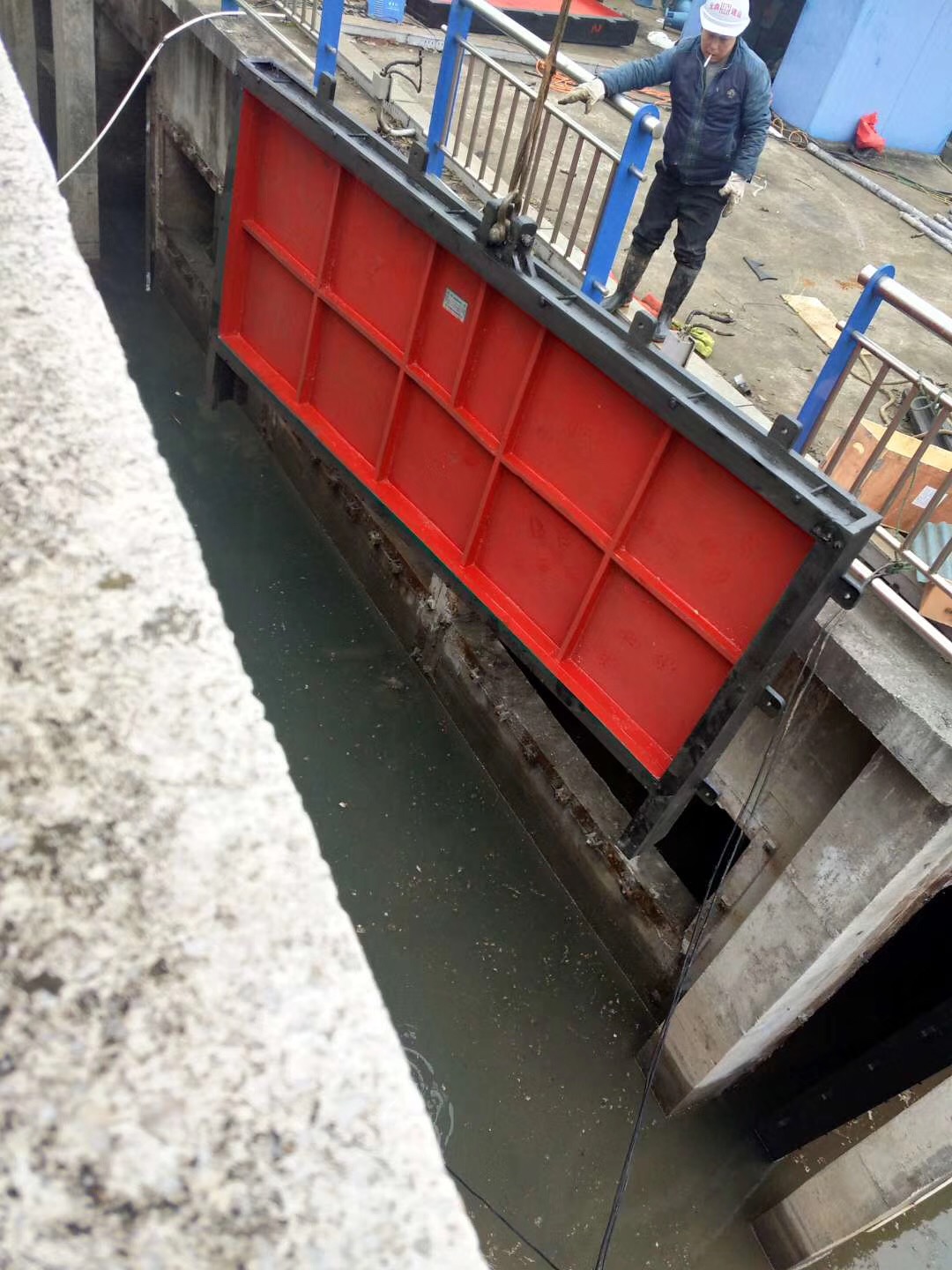

4,采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。

订货须知:
1,产品名称与型号;

2,闸门迎水面(口径大小);

3,螺旋闸门材质;

4,若已经由设计单位选定的螺旋闸门型号,请按螺旋闸门型号直接向我公司下单;

5,当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我厂专家为您审核把关。
