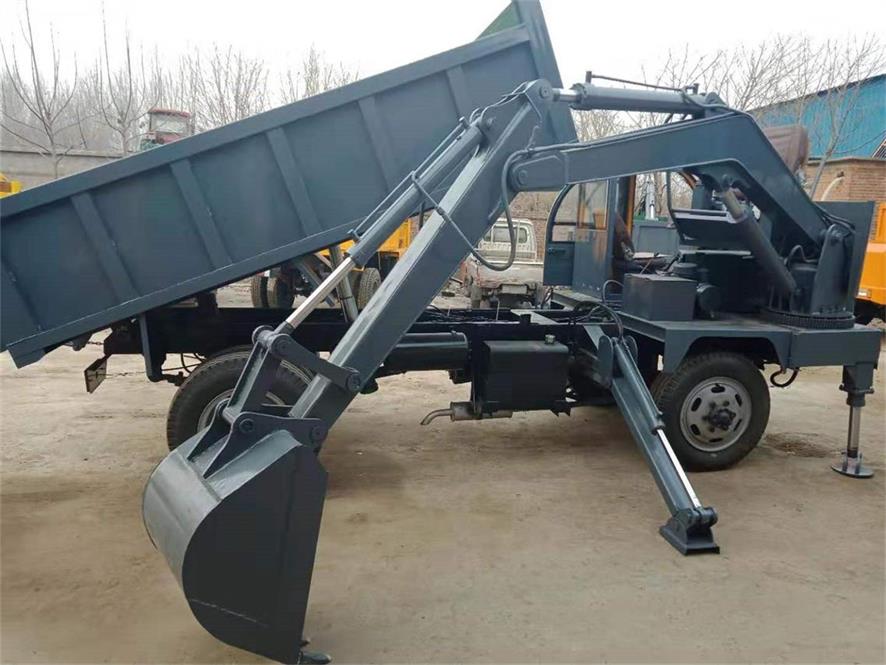

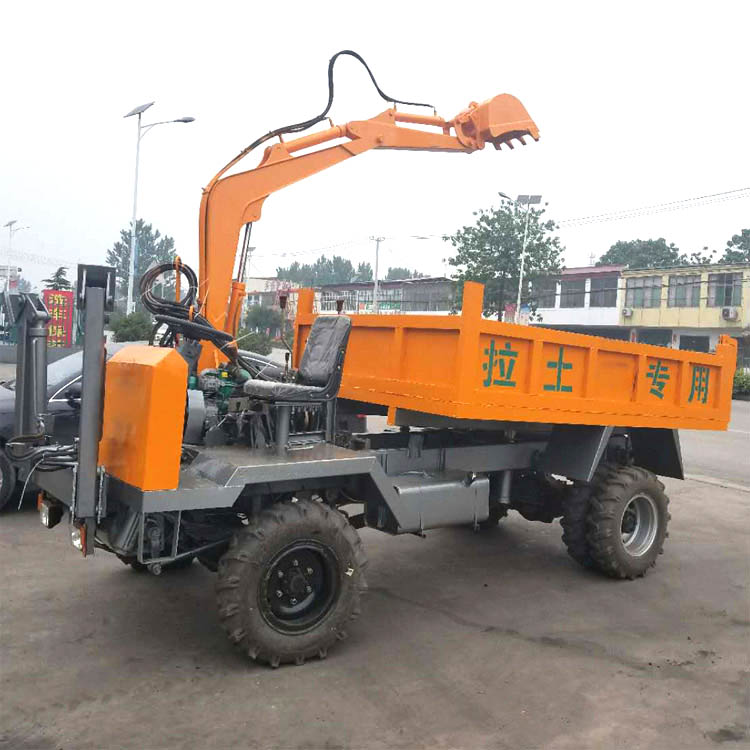

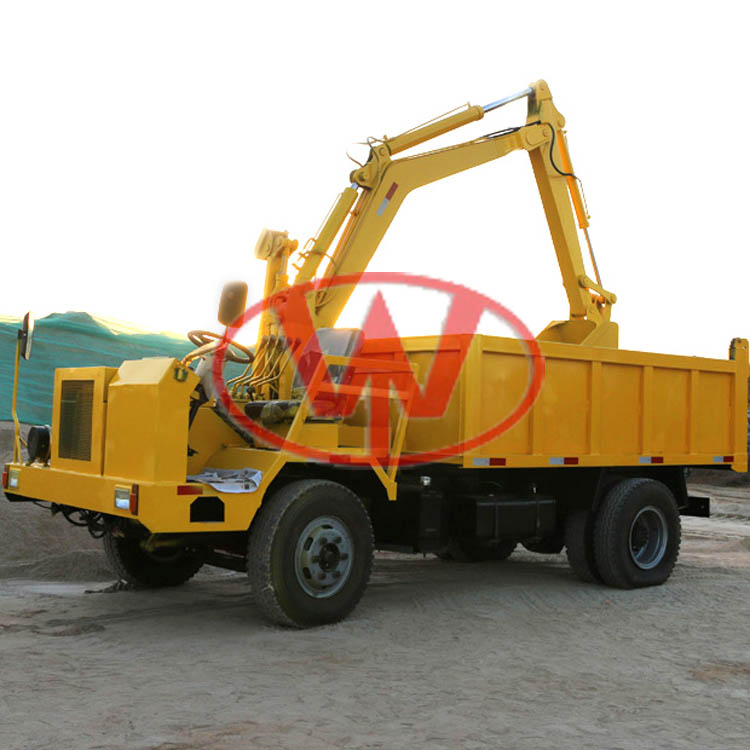

四不像随车挖机图片

四不像随车挖机图片报价大全 加装四不像随车挖机 质量优 支持整车定做 售后质保一年 ）自卸系统的结构 本机采用的自卸系统包括：液压油箱、液压油泵、液压油管、操纵阀、操纵手柄、液压油缸等。液压自卸系统原理图。个别车型的液压油箱、液压油泵和操纵阀集成为液压动力机。 柴油机1转动时，通过三角皮带带动齿轮泵2转动将油箱10内的油液经油管7吸入齿轮泵2中，成为高压油，再输入到手动换向阀4中。当手动换向阀4处于中立位置，油液经回油管8回到油箱10中，油缸6不动作。 当倾斜货箱或卸货物时，将手柄扳至上升位置，手动换向阀4处于左端，高压油管5进入油缸6中，将货箱倾斜。当超载或油箱上升到高点时，油液压力达到溢流阀3的系统调整压力，油液经溢流阀3和回油管8流回油箱10.如需要将货箱停留在某一位置时，可将手柄松开，换向阀回到中心位置，油液被封闭在油缸内，油缸静止不动。 当需要平放货物时，将手柄扳至手动换向阀右端下降位置，油缸和齿轮泵出口均通过回油管8与油箱10接通。油液流回油箱，油缸在货箱自重压力下降到低点。 （二）液压自卸系统的调整及使用注意事项： 1.油面到加油口的距离应为30-40mm不可过多或过少。 2.加油时不得取下滤网。 3.油箱上面不得重压物品。 4.液压系统不允许向外漏油，否则应检查更换各密封垫片及油封。 5.必须使用N46抗磨液压油。 6.满载时，20秒钟内，车厢应能升举到极限位置，车厢在举到20度时，停留5分钟，车厢自降量不大于5％，否则应检查操作阀、液压油缸是否磨损严重，或液压管路是否漏油。 7.溢流阀不允许任意松动。 8.每使四不像随车挖视频用一个月时，要向输入传动装置上的黄油嘴里加注黄油一次。
