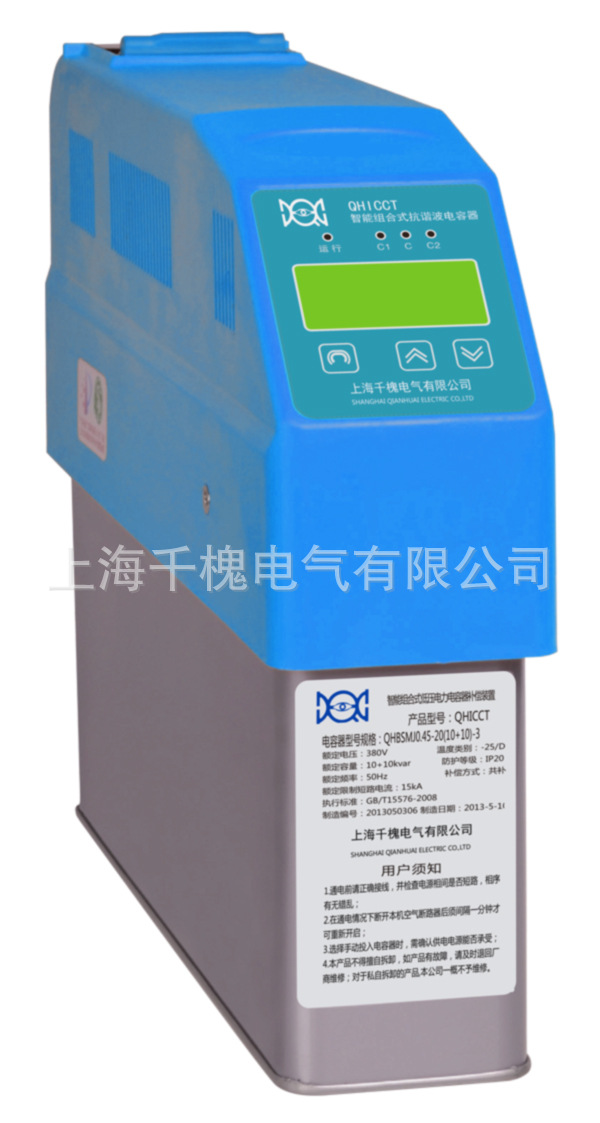

QHICC智能组合式电容器
1.适用范围
QHICC智能组合式低压电力电容补偿装置(智能组合式低压节能电力电容器)是0.4kV低压配电网降低线损、提高功率因数、改善电能质量和节能降耗的智能型无功补偿装置。集成了现代测控、电力电子、网络通讯、自动化控制、电力电容器等先进技术。改变了传统无功补偿装置落后的控制器技术和落后的机械式接触器或机电一体化开关作为投切电容器的投切技术,改变了传统无功补偿装置体积庞大和笨重的结构模式,新一代智能电容器具有补偿效果更好、体积更小、功耗更低、价格更廉、节约成本更多、使用更加灵活、维护更加方便、使用寿命更长、可靠性更高的特点,适应了现代电网对无功补偿的更高要求。
2.正常工作条件
v 环境温度:-25℃~+55℃ 贮运环境温度:-40℃??+60℃
v 相对湿度:20℃时≤90%,40℃时≤20%
v 海拔高度:≤2000米
v 环境条件:周围介质无燃爆危险,无腐蚀性气体,无导电尘埃及雨雪侵蚀,安装地点不能剧烈振动
3.产品特色
A发明专利 B星火计划项目 C通过认证 D产品节能 ≥ 13%
E欧美畅销 F通过带负荷100万次投切试验
4.应用范围
本电容补偿装置为改善供电功率因数、提高电网效率提供解决方案。主要应用领域有:
A工厂配电系统 B居民小区配电系统 C市政商业建筑 D交通隧道配电系统 E箱变、成套柜、户外配电箱
5.型号含义
QH
|
IC
|
□
|
□
|
□
|
-□
|
(□+□)
|
□
|
企业代号
|
智能组合式低压电力电容补偿装置
|
设计序号A,B,C,D,E,F,G,H...
|
补偿方式:
T-共补,R-分补
|
电容器额定电压V:250,450
|
容量kvar:
|
(/第一/台容量+第二台容量)kvar
|
其它
|
6.技术参数
v 1 测量误差: 电压:≤±0.5%,电流:≤±0.5%,有功功率:≤±1%,功率因数:≤±1%,温度:±1℃
v 2 保护误差: 电压:≤±0.5%,电流:≤±0.5%,温度:±1℃,时间:±0.1s
v 3 无功补偿参数:无功补偿误差:≤较小电容器容量的50%,电容投切时间:≥ 10s,可自行设定为10s~180s之间,
v 4 可靠性参数: 控制准确率:高,投切允许次数:100万次,电容器容量运行时间衰减率:≤1%/年,电容器容量投切衰减率:≤0.1%/万次
v 5 电源条件: 额定电压:380V±20%;谐波电压:正弦波,总畸变率不大于5%;额定频率:50Hz或60Hz;谐波电流:共公连接点的谐波电流允许值不超过 GB/T14549-1993标准值要求。功率消耗:≤3VA。
v 6 执行标准: 电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采样与控制电路均符合GB/T15576-2008《低压成套无功功率补偿装置》中对应条款的要求。
|
7.主要技术规格
补偿方式
|
型号规格
|
电容器额定电压V
|
额定容量kvar
|
外型尺寸L×W×Hmm
|
共补
|
QHICCT450-10(5+5)
|
450
|
10
|
380×80×245
|
QHICCT450-15(10+5)
|
450
|
15
|
380×80×265
|
QHICCT450-20(10+10)
|
450
|
20
|
380×80×265
|
QHICCT450-30(20+10)
|
450
|
30
|
380×80×345
|
QHICCT450-40(20+20)
|
450
|
40
|
380×80×345
|
QHICCT450-50(25+25)
|
450
|
50
|
380×110×350
|
QHICCT450-60(30+30)
|
450
|
60
|
380×110×390
|
QHICCT450-70(35+35)
|
450
|
70
|
380×110×480
|
分补
|
QHICCR250-5
|
250
|
5
|
380×80×245
|
QHICCR250- 10
|
250
|
10
|
380×80×265
|
QHICCR250- 15
|
250
|
15
|
380×80×295
|
QHICCR250- 20
|
250
|
20
|
380×80×345
|
QHICCR250- 25
|
250
|
25
|
380×80×385
|
QHICCR250- 30
|
250
|
30
|
380×80×405
|
