铸铁T型槽平台

厂商 :泊头市佳鑫重工机械制造有限公司销售一部

河北 沧州市
  • 主营产品:
  • 铸铁平板
  • 焊接平台
  • 大理石平台
联系电话 :15128767373
商品详细描述



铸铁平台、电机实验平台、发动机试验平台、伺服液压试验系统台架、NVH噪音底盘测功机实验台、各种型号汽车研发测试台架、测试台架等…… 铸铁平板,划线平台,检验平台,铆焊平台,电机试验平台,机床工作台,测量平台,检测平台,钳工平台,铸铁工作台,装配平台,镗铣床工作台,落地镗床工作台,T型槽平台,铸铁圆平台,地轨平台,铁地板,基础平板,划线平板,检验平板,铆焊平板,焊接平板,火工平板,钳工平板,研磨平板,刮研平板,压沙平板,试验平板,机床工作台,三座标平板,模具垫板,拼装平板,装配平板,T型槽平板.   专业生产各种规格试验平台、铁地板、发动机平台

 如有什么疑问可以随时联系客服15128767373(同V)
4205676363_1379104012

  • 1513311455340
    • 产品信息
    • 名称:铸铁平板(铸铁平台)
    • : 泊头佳鑫重工机械制造有限公司
    • 产品指数
    • 材料为高强度铸铁HT200-300工作面硬度为HB160240。经过两次处理(人工退火600----700度或自然时效2---3 年),使该产品的精度稳定,耐磨性能好
    • 产品特点
    • 适用于各种检验工作,精密测量用的基准平面,用于机床机械测量基准,检查零件的尺寸精度或形位偏差,并作精密划线。在机械制造中也是不可缺少的基本工具

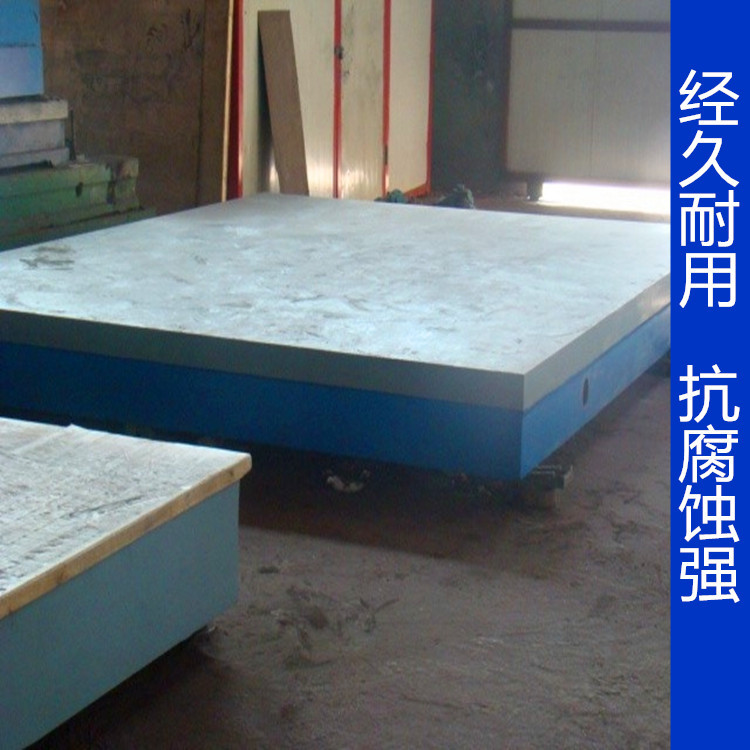

铸铁平台(平板)实拍
  • 1505005739690

  • 1505005743821



  • 1517963882516

  • 6480969224_2070436505



c

3468344685_2070436505

001
00002
003
00004_副本



铸铁平板的保养一般情况下有以下几个步骤:



    1、为了防止铸铁平板发生的变形,在吊装铸铁平板时,要用四根同样长度的钢丝绳同时挂住铸铁平板上得四个起重孔,将铸铁平板平稳吊装在运输工具上。



    2、将铸铁平板支承点垫好、垫平,保证每个支撑点受力均匀,保证整个铸铁平板平稳。



    3、铸铁平板安装时将铸铁平板的各个支撑点用调整垫铁垫好、垫实,由专业技术人员将铸铁平板调整至合格精度。



    4、铸铁平板使用时要轻拿轻放工件,不要在铸铁平板上挪动比较粗糙的工件,以免对铸铁平板工作面造成磕碰、划伤等损坏。



    5、为了防止铸铁平板整体变形,使用完毕后,要将工件从铸铁平板上拿下来,避免工件长时间对铸铁平板重压造成铸铁平板的变形。



    6、铸铁平板不用时要及时将工作面洗净,然后涂上一层防锈油,并用防锈纸盖上,用铸铁平板的外包装将铸铁平板盖好,以防止平时不注意造成对铸铁平板工作面的损伤。



    7、铸铁平板应安装在通风、干燥的环境中,并远离热源、有腐蚀的气体、有腐蚀的液体。



    8、铸铁平板按国家标准实行定期周检,检定周期根据具体情况可为6-12个月。



    9、环境温度:-5℃—45℃   相对湿度:≤95%



    10、平台主要技术参数和要求:铸铁平台的铸铁牌号为HT200-300,表面硬度HB=160-240,抗拉强度260N/平方米,上平台加工光洁度:高于△3.2 ,工作平台平面度误差和直线度误差须满足客户或图纸要求,其它未注明的技术要求,按国家标准执行

铸铁平板固定工具
  • 支架定做

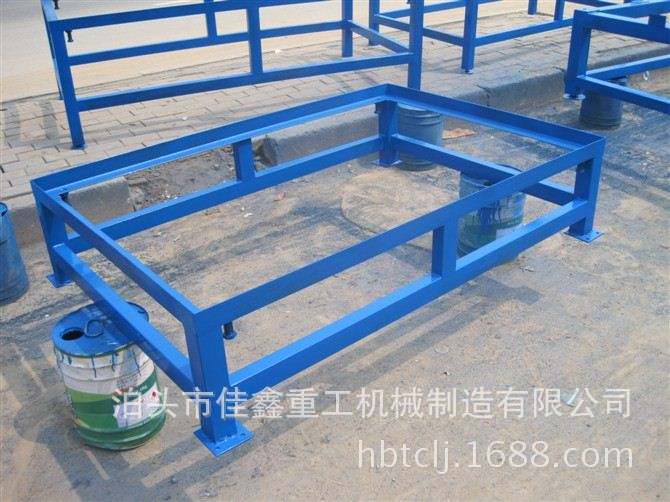

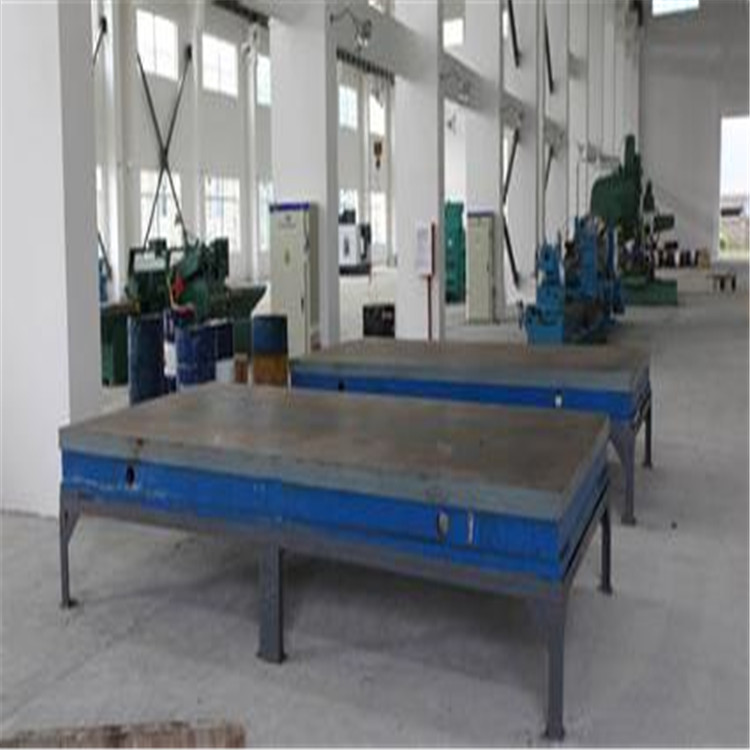

     支架安装铸铁平台放到支架上、调整支架上的微调螺栓至所要求的水平。支架主要用来减轻检验人员的劳动强度。高度一般在500-600mm左右。此方法用于小型平台的安装

  • 7调整垫铁.jpg

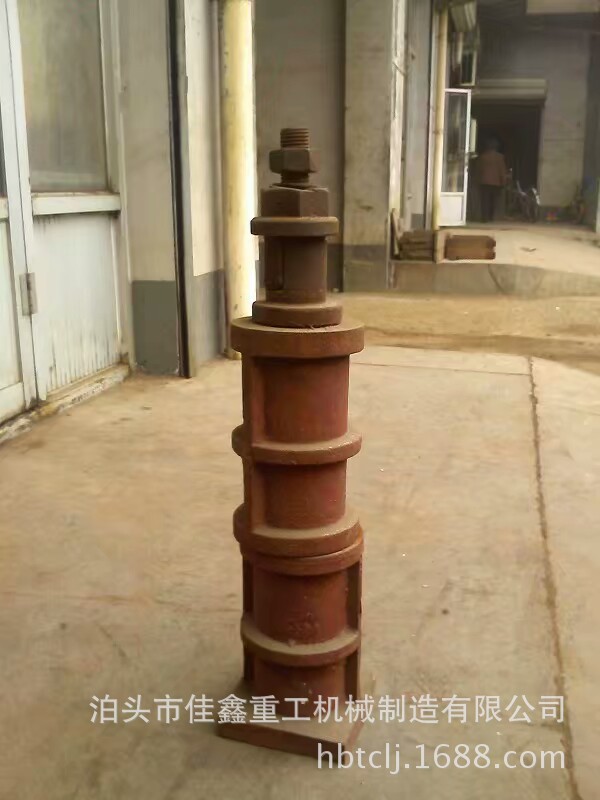

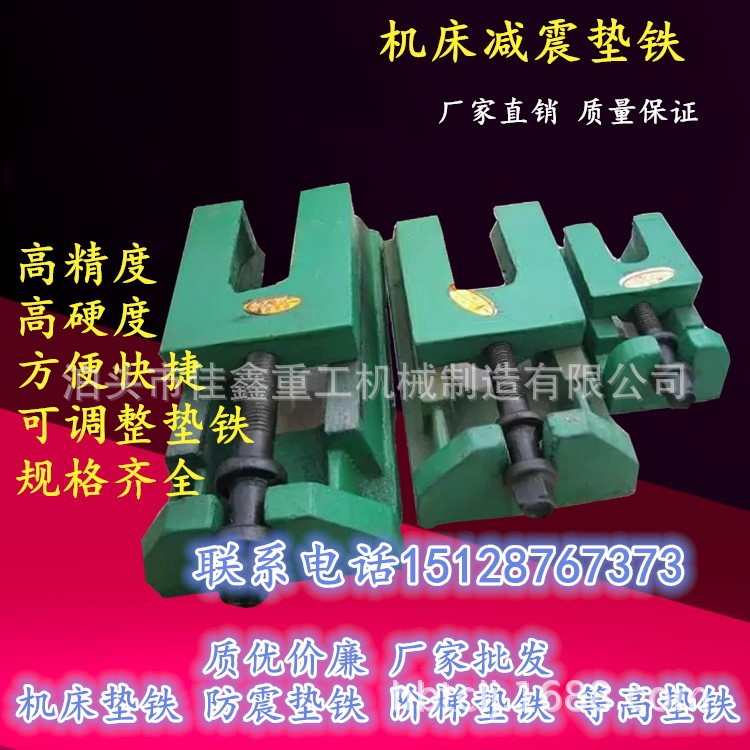

     垫铁安装 铸铁平台调至水平、负荷均匀分布于各支点上。环境温度(20±5)℃。使用时应避免振动。铸铁平台采用垫铁安装的优点,安装快捷、移动方便。

  • V图片_20180228152650

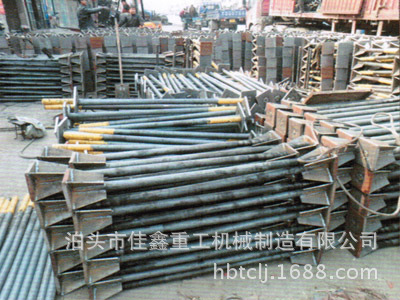

     地锚器安装 铸铁平台可以设计地锚器安装,首先用户根据铸铁平台的图纸做好地基和预埋孔,然后把地锚器放到提前设置的预留孔里,将铸铁平台调整水平

  • undefined

     地脚螺栓装置:铸铁平台依据用户的要求设计装置方法,地脚螺栓装置。

佳鑫铸铁平台精度表
 铸铁平板(铸铁平台)相关的制造标准:铸铁平台:GB/T 22095-2008  灰铸铁件:GB9439—88  铁件尺寸公差:GB6414—86

  铸铁平板(铸铁平台)的规格:100X100-4000X8000(mm) ,异型规格可订做,大于4000X8000(mm)可做拼接。
  铸铁平板(铸铁平台)的材质:优质高强度灰铸铁HT200-300,硬度HB160-240。
  铸铁平板(铸铁平台)的样式:筋板式。
  铸铁平板(铸铁平台)的精度:0级、1级、2级、3级、精刨,根据用途来区分精度。
  铸铁平板(铸铁平台)的相关用途:铸铁平板平台用途广泛,在机床、科技、汽车、电机、造船等各个行业都广泛用到。
  具体的可以用于各种检验工作:用于精度测量用的基准平面;用于机床、机械的检验测量基准;或检测精密零件的尺寸精度或行为偏差;并作精密划线,在机械制造中也是不可缺少的基本工具。
  铸铁平板(铸铁平台)的表面处理:工作面多采用人工铲刮工艺,工作面上可加工V型、T形、U形槽、燕尾槽、圆孔、长孔等。

规格

精度等级

规格

精度等级



0

1

2

3

精刨



0

1

2

3

精刨

100×100

4

8

26





2500×2500





72

180

270

200×100

5

10

20





3000×1000







168

248

200×200

5

10

20





3000×1500







174

154

300×200

6

12

24





3000×2000







184

275

300×300

6

12

24





3000×2500







186

276

400×300

6

12

24





3000×3000







210

300

400×400

6

12

24





4000×1000







210

300

500×300

6

12

24





4000×1500







210

300

500×500

7

14

28





4000×2000







219

310

600×400

7

14

28





4000×2500







228

340

600×500

7

14

28





4000×3000







240

360

800×500

8

16

32

80



5000×1500







249

370

800×600

8

16

32

80



5000×2000







255

375

900×600

8

16

32

80



5000×2500







264

390

1000×750

9

18

36

90



5000×3000







287

420

1000×1000

10

20

39

96



6000×1500







287

420

1200×1000



20

39

96



6000×2000







293

430

1500×1000



24

48

120



6000×2500







300

450

1500×1500



25

50

125



6000×3000







308

460

2000×1000



26

52

129



8000×1500







366

500

2000×1500





56

140



8000×2000







370

520

2000×2000





60

152

230

8000×2500







375

530

2500×1500





64

152

230

8000×3000







382

570

2500×2000





68

168

248

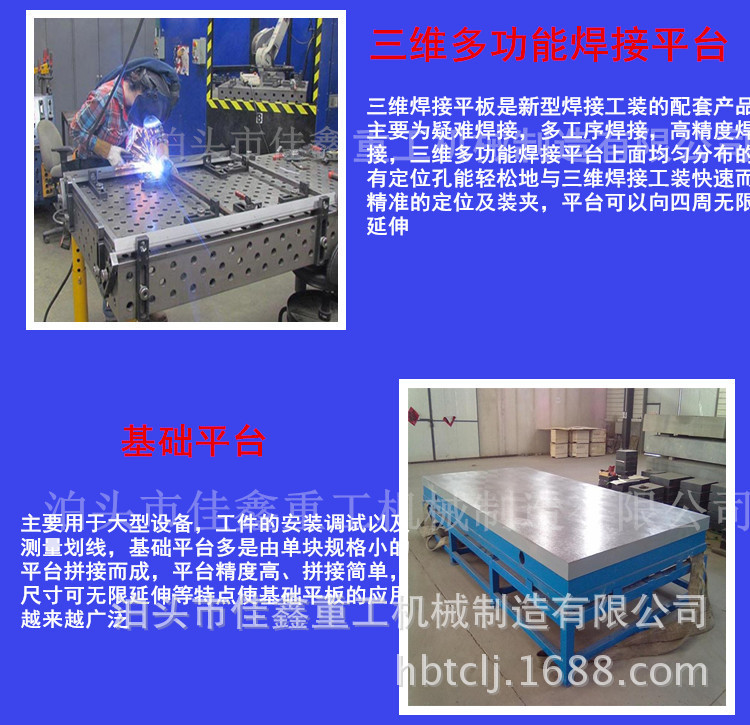

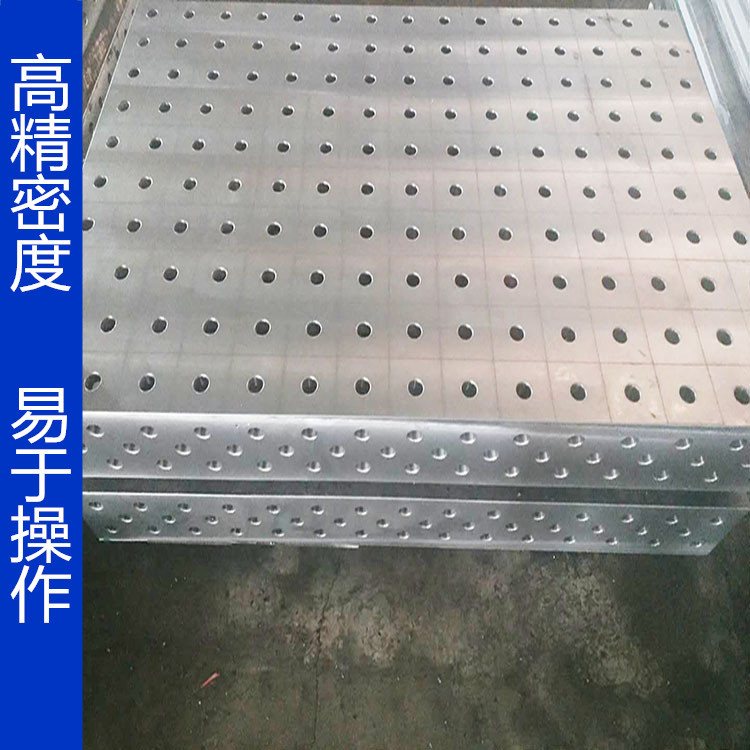

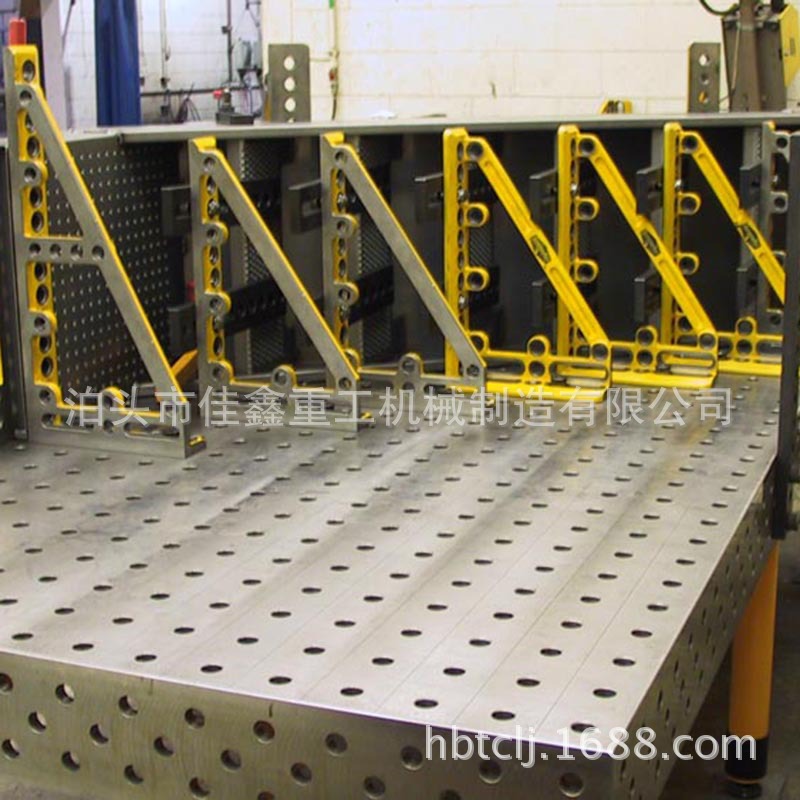

多功能柔性铸铁焊接平台展示
  • 1517963771376.jpg



  • 1517963768496.jpg

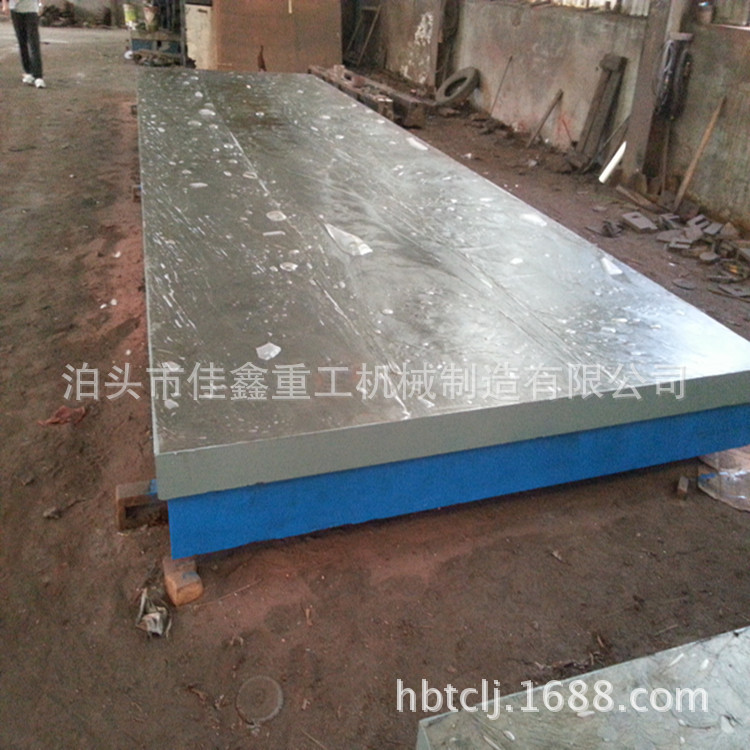

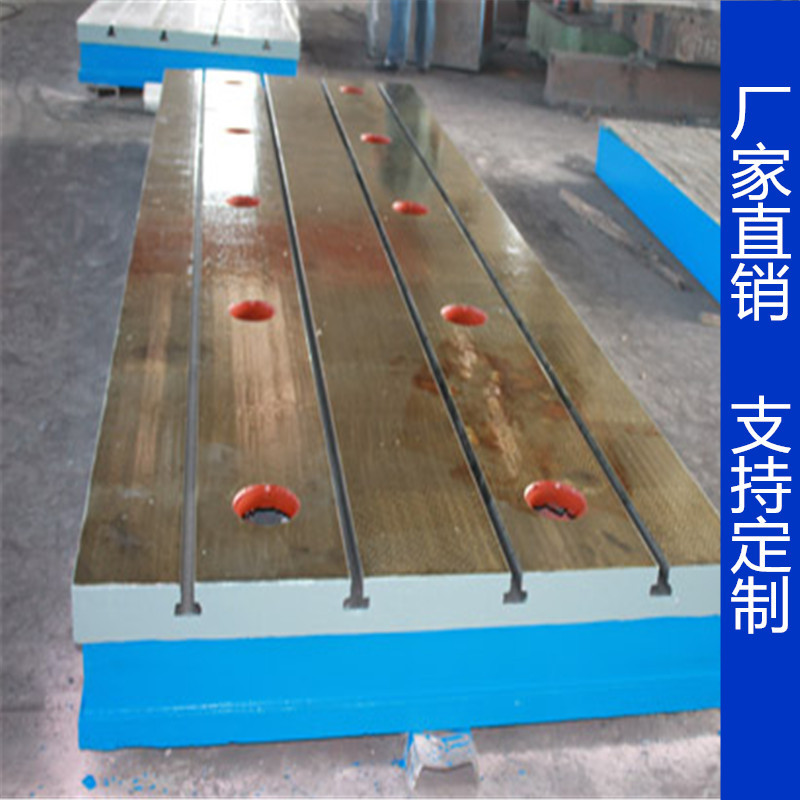

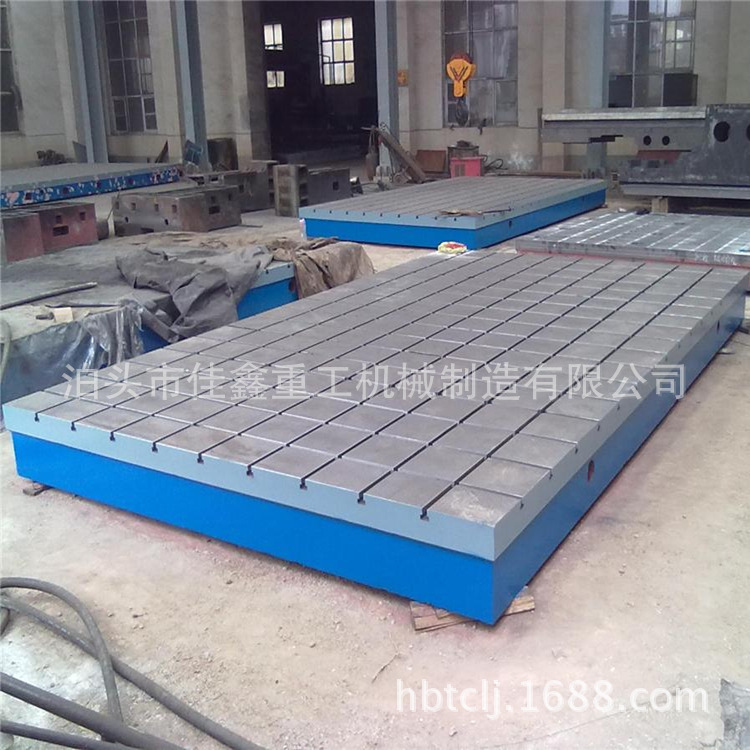

铸铁平台展示
    • 1513311499764
  • vs
    • 平台1

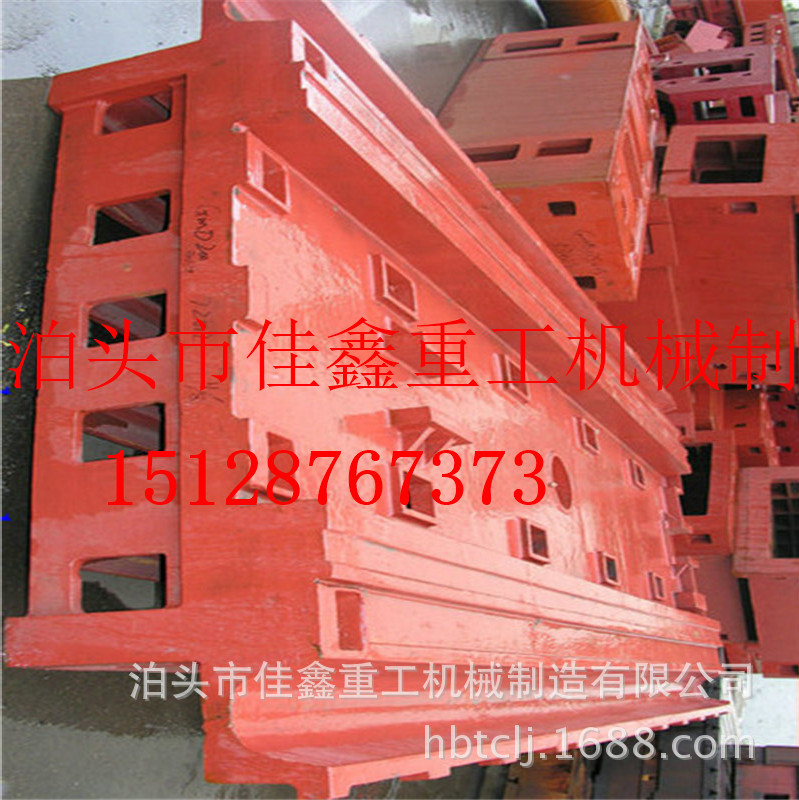

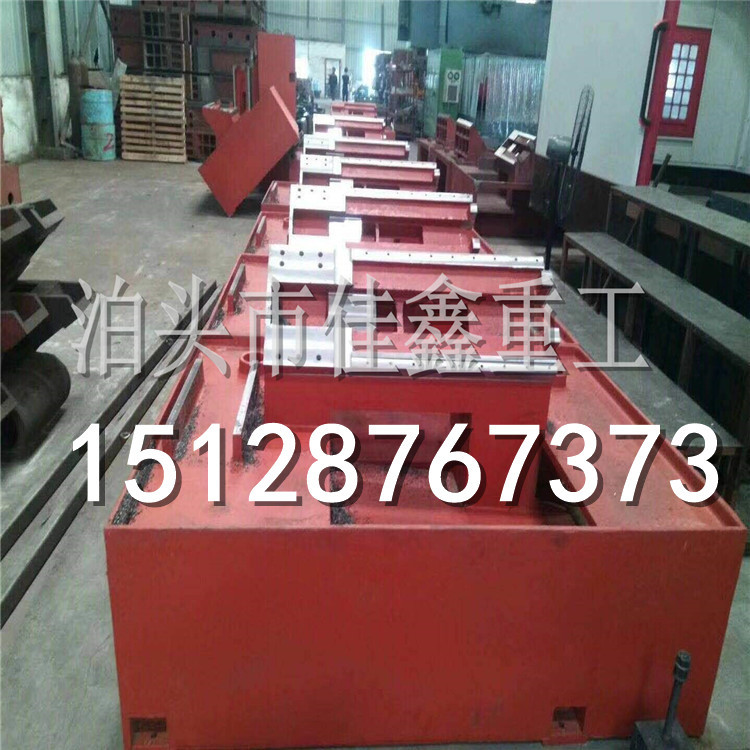

定制床身及异型件展示


6488383541_2070436505
timg (5)

微信图片_20180424143843



undefined
undefined

企业详细介绍

     我公司位于中国有名的“铸造之乡”,京沪铁路、京沪高速公路、104、106国道贯穿本市,交通使得,地理环境得天独厚。
     公司是一家集设计、制造、加工、销售、维修为一体的专业化现代化公司。年生产各类铸件约1万余吨,主要产品:按国标生产各种规格铸铁检验平板、划线平板、焊接平台、平行平尺、方箱、直角尺、V型铁、偏摆检查仪、机床检验棒、机床调整垫铁、机床防震垫铁、花岗石量具等工量具。为了方便用户,还可根据客户需要加工订做各种非标量具,并承接实型(消失模)、树脂砂铸件加工。包括汽轮机厂的垫箱、机床厂的床身、立柱、横梁、工作台、机械设备的铸铁底座……产品系列制造合理、结构稳定、精度高、耐磨损、使用寿命长,材料均采用HT200-300高排号铸铁、平台(板)硬度为HB160-210,平尺等其它产品为HB170-240。

     我们以“用户满意是我们永远的追求”为宗旨,本着“质量优越,用户至上”的原则,竭诚为广大用户提供优质的产品和满意的服务,我们热忱欢迎广大新老客户光临我公司考察指导!
     产品制造、安装、验收标准
     1、铸铁平台:GB/T 22095-2008
     2、灰铸铁件:GB9439—88
     3、铁件尺寸公差:GB6414—86




购买须知
  • 1、厂家货源  我厂是铸铁平台平板量具、大理石平台量具等产品专业生产商。佳鑫重工机械的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。

    2、关于尺码国标规格量具我厂长年备有现货,接到订单后,36小时内发货;非标量具可以定制,制作工期短,请放心选购。

  • 3、关于税商铺所售商品价格均不含税费,如需税,请于客服联系。

  • 4、关于客服  如果你的咨询没能得到及时回复,请直接联系销售经理。销售经理电话:15128767373

  • 5、关于售后  1)、产品质量保证期为12个月,在质保期内供方应对由于设计、工艺或材料的缺陷而造成的质量问题应在接到需方通知12小时内给予书面答复。并负责免费修理或更换新品。产品实行包退、包换、包修三包服务。
    2)、建立产品质量档案,进行跟踪回访。产品终身维修,只收取便捷的材料和人工费,且以旧换新。
    3)、积极配合用户搞好产品的现场运行和维护工作,提供免费咨询服务。可随时向用户以成本价提供本厂产品的备件及附件。
    4)、拼接平台或多台设备的安装、调试、现场技术服务,由技术专家亲自带队 为您解决各种疑难问题。

  • 6、关于发货  产品为木箱包装,非定制产品单件50kg以下产品发普通快递,一般72小时内发货;单件50kg以上产品采用物流配送,您所在城市有直达专线的优先选择,偏远或小城镇均为汽运物流配货,一般到货时间为4-7天。送货费用以物流公司实际报价为准,商铺所售商品价格均不含运输费用。如您特殊要求快递、空运及铁路快件需自行支付运费。铸铁平台、电机实验平台、发动机试验平台、伺服液压试验系统台架、NVH噪音底盘测功机实验台、各种型号汽车研发测试台架、测试台架等…… 铸铁平板,划线平台,检验平台,铆焊平台,电机试验平台,机床工作台,测量平台,检测平台,钳工平台,铸铁工作台,装配平台,镗铣床工作台,落地镗床工作台,T型槽平台,铸铁圆平台,地轨平台,铁地板,基础平板,划线平板,检验平板,铆焊平板,焊接平板,火工平板,钳工平板,研磨平板,刮研平板,压沙平板,试验平板,机床工作台,三座标平板,模具垫板,拼装平板,装配平板,T型槽平板.   专业生产各种规格试验平台、铁地板、发动机
