CNC加工中心机床静电油雾收集器

静电式油雾收集器是一种单机式、小型机床油雾收集器，为卧式箱型机体结构形式，采用高压静电分解吸附净化方式，广泛适用于CNC数控车床、外圆、平面磨床、铣床、插齿机床、清洗机、滚齿机、搓丝机、真空泵、电火花加工、数控加工中心等加工过程中产生的非水溶性油雾的净化回收，对于粘性油雾的净化效果更加明显。

产品特性

?卧式箱型机体结构，提高设备稳定性及节省应用空间

?采用静电过滤方式，高效捕集不同粒径的烟尘粒子

?高效捕集各种粒径油雾颗粒，满足室内直接排放循环要求

?净化单元可灵活组合，根据处理风量及净化率要求，单元数量可适应性调整

?各内部单元采用分体抽屉式结构，易于安装、维护

?适用性强，正常运行受温度、湿度及浓度波动影响小

?电源控制系统具有过流过压自动保护装置，保证设备稳定运行

?可加装除异味后置过滤器，以达到更高的使用场合要求

?净化效率高，对处理≥0.1微米悬浮颗粒物，净化效率99%以上

静电油雾收集器工作原理

    油雾废气通过软管在引风机的作用下吸入油雾净化器内，经过前置预过滤器，较大的油雾颗粒被分离出来，并在液滴自身的重力作用下流入集油槽；剩余小颗粒油雾通过电离器时，电离器放电使油雾颗粒荷电，在电场中受到库伦力作用转向而被吸附到金属板上，积聚成大颗粒油滴，在自身重力作用下掉落集油槽，经排油通道排出，实现对油雾的收集；气流通过后置过滤网，残余的油雾颗粒被过滤去除，净化后的清洁空气直接排入车间

静电式油雾净化机选型说明：

排气量=机床罩壳内的空气容积(m3)*360
假设机床内部空气容积为1立方米，那么为了达到较好的抽吸效果，则需要使用每分钟排气量6立方米的收集器，乘以每小时间的60分钟，即可得到每小时所排气量360立方米。
全封闭机床
Q(m3/min)=(W×D×H)×a
Q:对应风量
W×D×H:加工腔体体积(m3)
a:加工腔体每分钟的换气量(回/min)(经验定数)
经验定数a
●加工时间一个小时以上的,a=5
●加工2-3分钟，a=8
●加工2分钟以内，a=10

油雾收集器内部结构图：

机械式加静电过滤，过滤效率达99%，节能，整机功率只有80W，风量500m3/h，是您节能的好帮手。

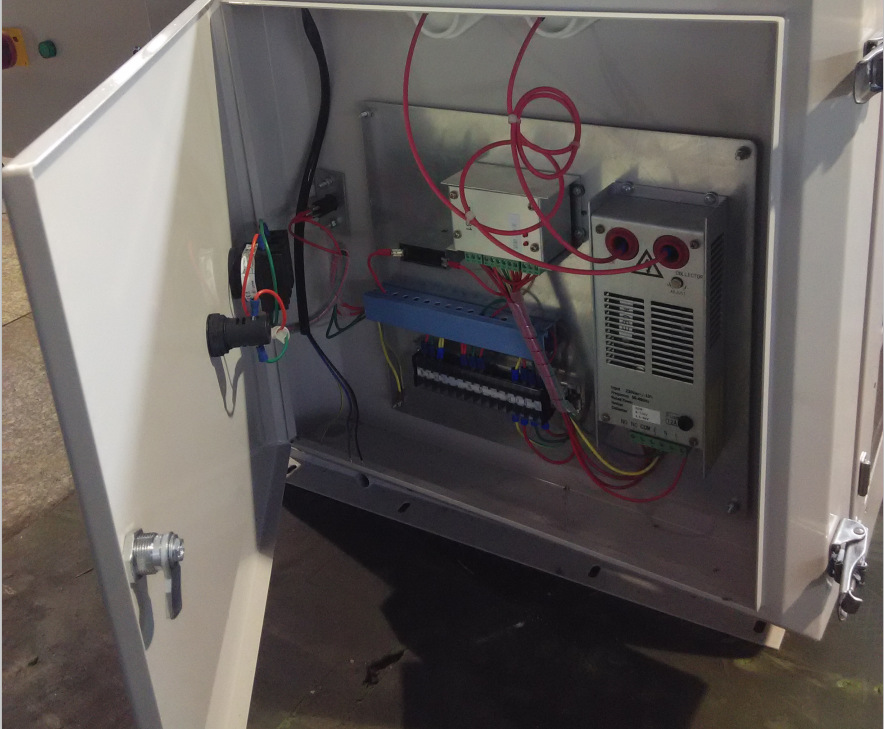

静电式油雾净化器组装生产中：
