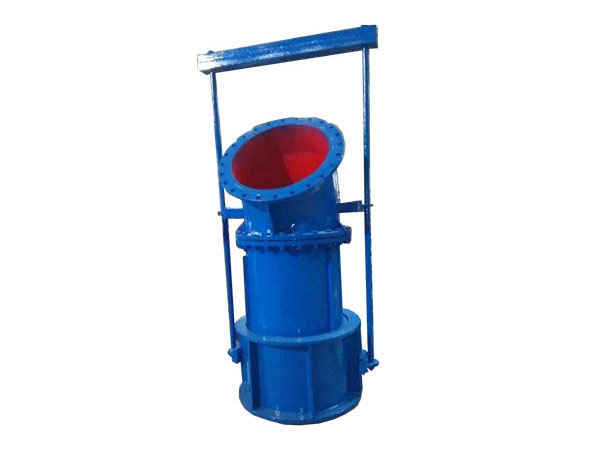

水利用斜式锥形阀

一、概述 锥形阀通常作为水库、灌溉的泄水设备，其具有结构简单，泄水流态好、布置紧凑、质量较轻、安装使用较易、启闭力小、设计水头高、易于电动手动等特点。锥形阀一般设置在泄水管道的末端，利用它的启闭来放水以满足灌溉、放空水库、泄洪、流量控制等要求。 二、结构与特点 ZFLQ型倾斜式锥形阀由埋设管、锥形阀体、套筒、启闭机（有电动、液压和手动三种）、拉杆、平衡梁、消能罩等等个部份组成，其结构为外套筒形式，即阀体固定。 它是通过启闭设备操纵外套筒沿阀体外壁作轴向移动，从面改变阀的开度控制泄放流量。它具有以下特点: 1、水力条件好，具有较高的流量系数u=0.75~0.86。 2、结构简单，重量轻；布置紧凑，操作灵活，维护方便、运行可靠、启闭力小。 3、泄流时喷出水舌为喇叭状，空中扩散掺气、消能效果好，一般都不用做消能措施. 三、使用与维护 ZFLQ型锥形阀的布置与周围建筑物有密切关系，如安装布置不当时，因射流引起对建筑物的冲刷或形成的雾气对电站的运行带来麻烦，以及放水时引起的显著震动，严重时会影响水工建筑的安全，因此安装布置形式必须慎重考虑。 ZFLQ型锥形阀在经过一段时间运转后，应对锥形阀进行定期清扫、去锈、油漆，应对锥形阀的传动系统进行定期检查和加油，定期检查和更换密封圈及止水橡胶，保证阀门处于正常运转。 四、主要性能规范 公称压力 1.0 壳体试验 1.5 密封试验 1.1 工作温度 ≤80℃ 使用介质 水 五、主要零部件材质 阀体 碳钢 套筒 碳钢 拉杆 碳钢 平衡梁 碳钢 丝杆 2Cr13 密封 止水橡胶 启闭机 电动
