太阳机

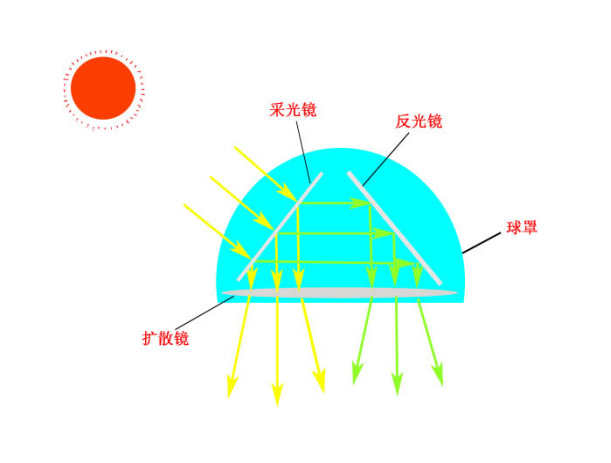

另外，相关控制及机械传动系统，通过跟踪太阳，使得采光镜与太阳始终保持一定角度，保障采光面积，不会因太阳高度位置变化而变化，并使阳光始终朝下照射，从而达到阴暗区域阳光照射的需要。



2、安装使用示意图

 和曦”太阳定向采光机，通过支架安装顶层的轨道上，将太阳光从早到晚不间断投射到中 庭等阴影区，并且，由于采取轨道式设计，方便安装维护。



3、品结构图



4、产品特点及参数

 特点：

采光量不随太阳高度变化

照度可达28000lux

可以通过扩散板自由调整照射效果可以大幅滤除紫外光

可以接太阳能电池板，不需外接电源，节约能源。



规格参数:



型号         Sfl-D5000

集光面积     0.48㎡

照射面积     2~3㎡

底座直径     1.24m

高度         0.98m

重量         60KG

电源功率     AC220V/8V

5、用途及适用范围



主要用途

     可以有效利用太阳光解决大楼等建筑阴影采光需要；



 适用范围：

   阳光无法直接照射到区域，如建筑中庭或挑高中庭等的采光用途；

自然光源，来自高科技的追日采光系统，让我们尽情享受美好阳光，享受健康，绿色，节能的居住环境



二、产品安装方式



A悬臂式安装                                           B架桥式安装

   通过伸出的滑轨，方便安装与调试。

阳光为正下方与斜角照射





C屋顶嵌入式安装







 D顶端开口式安装





具体安装可以根据不同的照明效果来进行，可以直接照射，也可以直接照射+扩散板散射；可以单台，也可多台增加照射效果。部分案例如下：





 三、        和曦太阳定向采光系统设计图

四、本方案可满足的需求



1、太阳光从天井往下直接照射，有助于厅内植物的正常生长。

2、满足厅内部分面积的采光

3、本系统是比较合适的方案，如需增强光照效果或是扩大光照范围，

可适当的添加定向采光机设备。

备注：本方案太阳定向采光机每台正常光照面积范围在2~3㎡

      可选配扩散镜装置，增大光照面积，但光照效果会减弱





五、设备报价及安装





备注：1、厂家承诺本产品质保2年，使用寿命20年
