QHPA-3N复合开关
QHPA系列智能型电子式电容器投切开关
undefined


适用范围

    QHPA系列智能型电子式电容器投切开关是新一代电子产品(以下简称复合开关),分共补型和分补型两种,共补型用于投切三相电容器,采用△接法;分补型用于投切单相电容器,采用Y型接法。新一代复合开关的较大优点利用单片机技术,是软件和硬件的结合,工作时根据三相电的相序特征,在数个交流周期内按各相的相位,利用单片机分別对电容器每相进行投切操作,从而实现并联电容器的无涌流和无过压的投切过程。复合开关具有无冲击、低功耗、长寿命、低故障等显著优点,可代替交流接触器和容性无触点开关,广泛用于低压无功补偿领域。

特点:

v 电压过零投入、电流过零切除,无涌流,不产生过电压。

v 功耗低、不产生谐波。

v 输入信号与开光电隔离,高EMC保护措施,抗干扰能力强。

v 可直接与本公司动态无功补偿控制器配套使用。

v 开关运行状态具有分闸合闸、缺相、延时、电源指示功能。


型号说明

型号含义

QHP□□-□-□-□□

QH

P

-□

-□

-□

企业代号

智能复合开关

设计序号A,B,C...

额定电压kV,0.22 0.38 0.66

额定电流A:如045-75A,070-70A

控制电容器的较大容量kvar,分补以3×单相容量表示如3×10

3三相共补

1单相分补

C:带通信,N:不带通信

正常工作条件    技术参数

海拔高度不超过2500米

环境温度-25+50

空气湿度在40时不超过50%,20时不超过90%

周围环境无腐蚀性气体,无导电尘埃,无易燃易爆的介质存在

安装地点无剧烈震动

额定工作电压380V,220V/AC±20%

工作电源220V

使用寿命10万次

控制容量

三相30kvar△型接法

单相10kvarY型接法

接触降压100mV

应时间1000ms

每次接通与关断间隔≥1秒

连续两次接通间隔≥30秒(注:当开关断开后再导通须延时30秒(内定)

绝缘等级:在正常大气条件下10M

控制电压:DC818V

额定频率50Hz±0.5

电路功耗1.5VA

接点耐压1600V

导通阻抗0.0030

电压畸变率≤5%

外形尺寸160mm×96mm×90mm

固定尺寸142mm×80mm

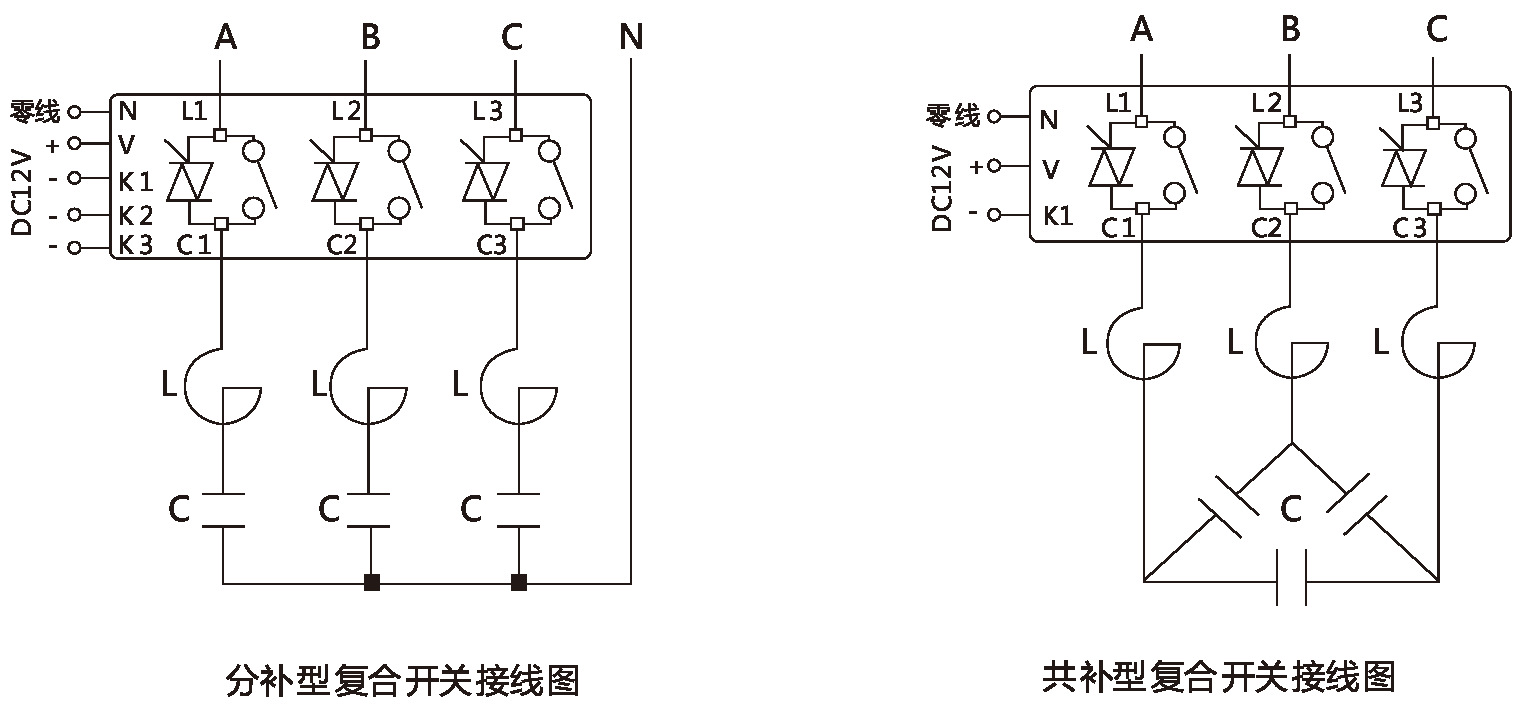

接线图

 QHPA-3N复合开关接线图65

undefined

v 在运输过程中有可能由于剧烈的碰撞导致磁保持继电器处在闭合状态,如直接使用可能会导致复合开关的长期性损坏,用户应在没有使用之前将电容器组断开后通断一次电源(通电10秒即可),使复合开关在带电容器组之前处在分断状态。

v 复合开关的输入与输出不得接反,否则有可能导致长期性的损坏。

v 有条件者应在电容器到复合开关之间串接电抗器。

v 使用中复合开关执行切除动作后若马上又需要投入时工作指示灯频闪,表示复合开关正处在延时状态,延时时间约为30秒。30秒后若投入信号继续有效复合开关将执行投入动作,投入动作完成后,工作指示灯长亮。
