电动手持式水磨钻

一、主要用途：

  平行定向开孔钻机因其轻便灵活，适合各种施工条件的优越性，广泛应用于非暴破类工程：如非开挖钻孔、市政工程管道、山体穿洞和大中小隧道等工程的岩石穿越。

二、主要特点：

1、以三相电机为动力，采用双横柱稳定结构、平行定向钻进，360度旋转作业。具有适应性强，操作简单，移动便捷，性价比高等优点。

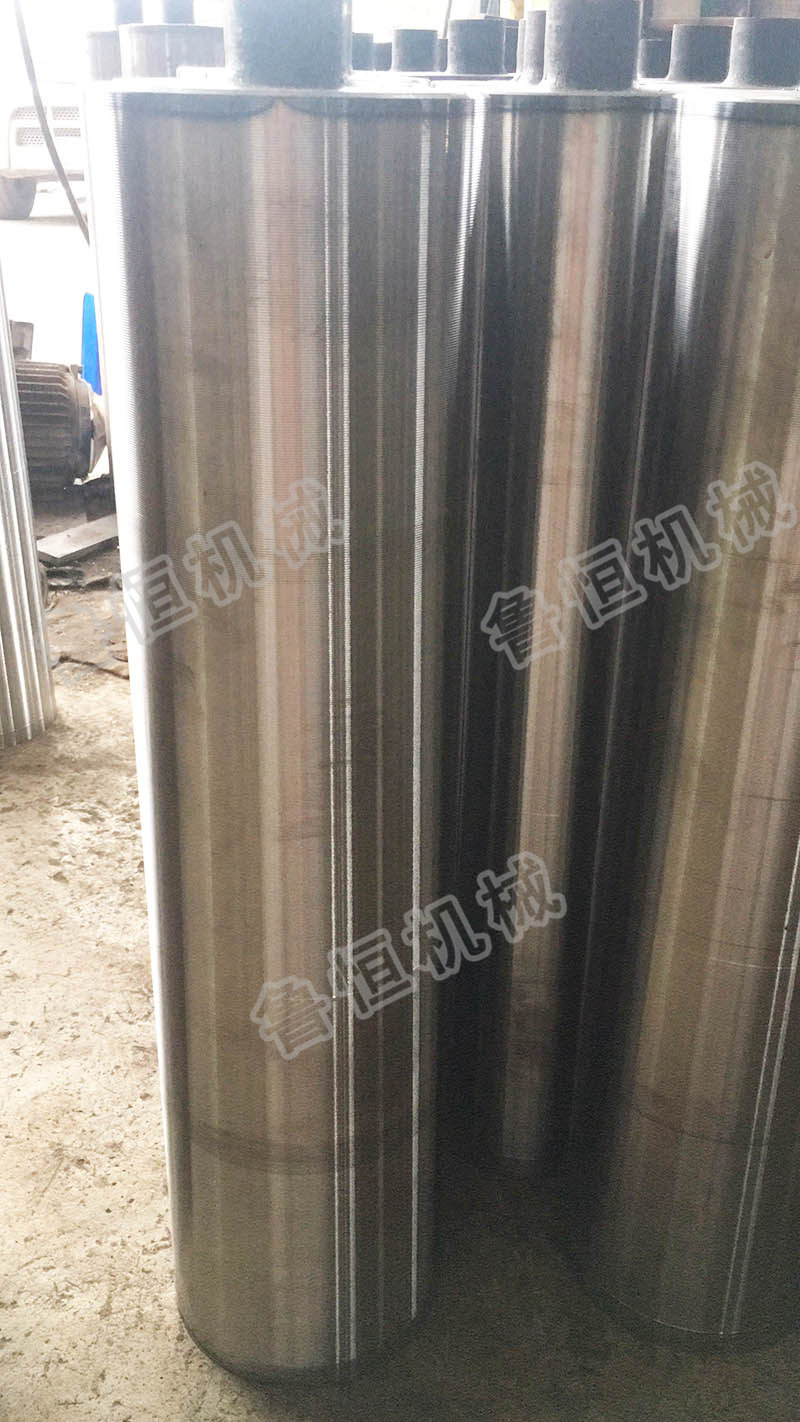

2、钻筒焊接与岩石相适应的金刚石钻头，采用三相电机带动钻筒高速钻进，可钻切高强度钢筋混凝土，花岗石、矿石、石灰岩 、特坚岩石、中风化岩石、弱风化岩石等。

3、 钻进效率高、孔位准确、孔壁光滑，成孔质量好，无震动，无噪音、环保施工、对地下埋藏物、建筑物等均无任何损害。

三、主要技术参数：

1、钻筒直径：160mm标配

2、钻孔深度：600mm标配（可按需定制各种规格钻筒）

3、输出转速：820转/分

4、功率：5.5KW

5、电压：380V

6、机器重量： 90kg

7、钻孔角度： 360°

8、外形尺寸：长1.7米 宽以实际所需孔径为准订做

四、操作过程：

1、准备：

（1）检查三相电压（380v）电线 配电箱 引水管及水源是否符合要求.

（2）检查各部位螺丝是否松动。

（3）将取芯夹 管钳 扳手 手锤等工具放置在工作面旁边。

2、安装：

（1）先在工作面以孔径为标准找出中心点，将钻机支架前端固定在中心点。

（2）仍然以孔径为标准 找出后固定立杆中心点 并在固定杆上下两端凿好固定孔 然后将钻机支架后端放入后固定杆，将固定杆上下旋紧，按坡度要求固定移动装置。

（3）接好电线 水管 将推进齿轮上涂抹好润滑油后开机，如钻筒朝顺时针方向旋转就可以开始钻进，反之将任意两根电线交换即可。

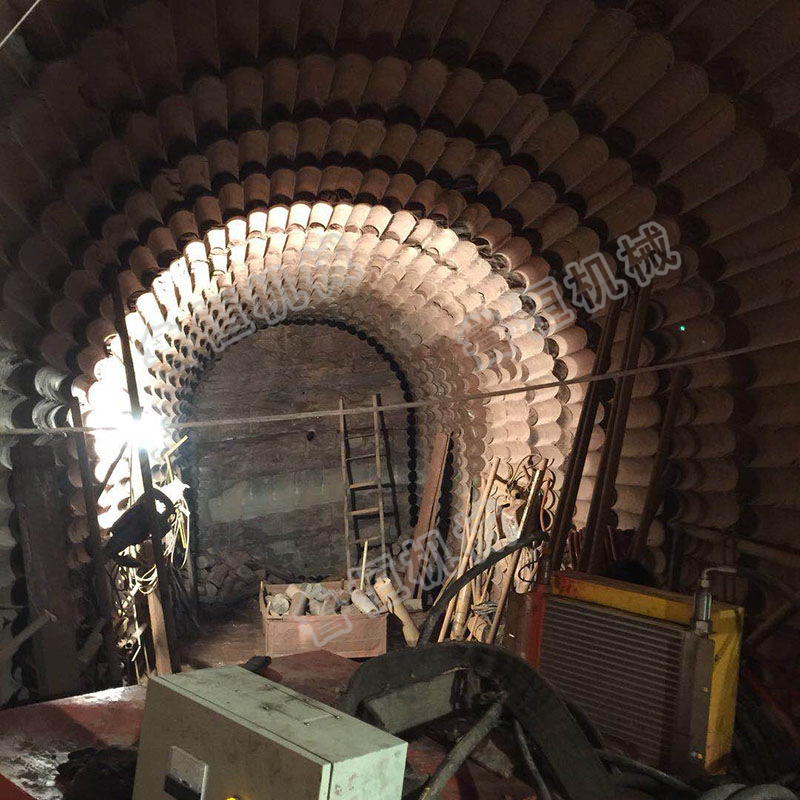

（4）360度旋转钻一周后，平洞成型，撤掉钻机，移出洞外，然后除渣。

五、备注

该平行定向水磨钻机平洞成型最小直径为1.2米，长度无限。
