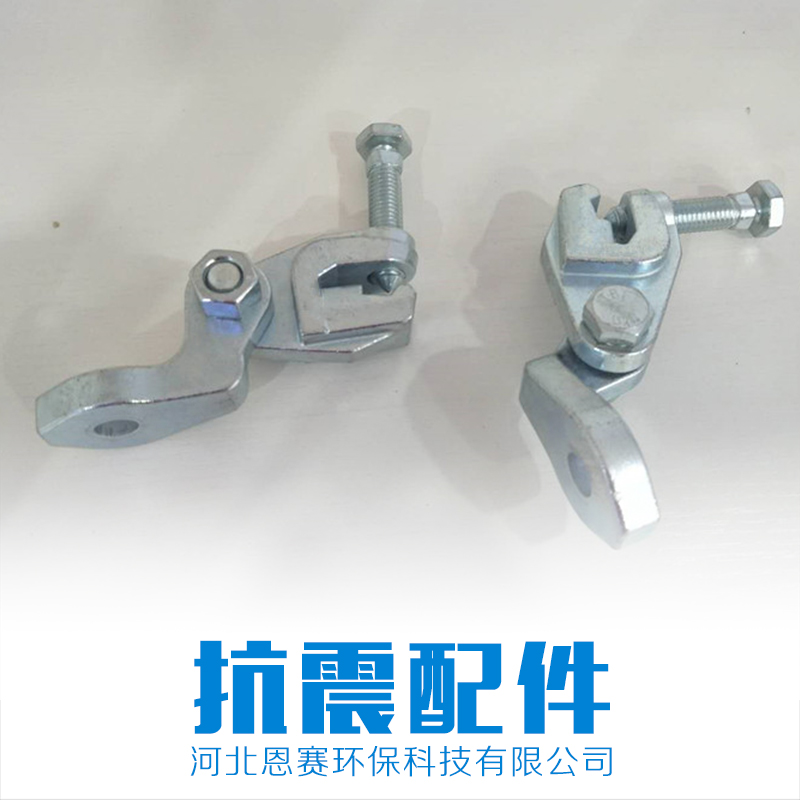

抗震支吊架配件

河北恩赛抗震支吊架配件厂家

抗震支吊架是以地震力为主要荷载的抗震支撑系统，针对的是遭遇到设防烈度的地震时能将管道及设备产生的地震作用传到结构体上的一种抗震支撑措施。抗震支架是经抗震加固后的建筑给水排水、消防、供暖、通风、空调、燃气、热力、电力、通讯等机电工程设施，当遭遇到本地区抗震设防烈度的地震发生时，可以达到减轻地震破坏，减少和尽可能防止次生灾害的发生，从而达到减少人员伤亡及财产损失的目的。机电抗震支架是限制附属机电工程设施产生位移，控制设施振动，并将荷载传递至承载结构上的各类组件或装置。

 组成抗震支吊架的所有构件应采用成品构件，不得现场制作，连接紧固件的构造适合现场安装。抗震支吊架应根据所承受的荷载进行抗震验算，并调整抗震支吊架的布置间距，直至各点均满足抗震荷载要求，其验算步骤为：一逐点划分各抗震支吊架重力荷载范围，并计算暖通设施水平地震作用标准值及暖通设施或构件内力组合设计值。当计算干管侧向支吊架重力荷载时应将下一级支管同向重力荷载计算在内。第二斜撑及抗震连接构件的强度验算。第三吊杆的强度验算。第四斜撑及吊杆的长细比验算。第五各锚固体的强度验算，包括斜撑锚栓、吊杆锚栓等。第六管束的强度验算

1、《建筑机电工程抗震设计规范》

2、《建筑抗震设计规范》

3、《建筑机电设备抗震支吊架通用技术条件》

二、方案范围

1、防排烟风道、事故通风风道及相关设备

2、矩形截面面积大于等于0.38平方和圆形直径大于等于0.70米的风道

三、方案要求

1、防排烟风道、事故通风风道抗震支撑大设计间距9米，纵向抗震支撑大设计间距18米；

2、管道两端设置侧向抗震支撑，抗震支撑间距超过大设计间距时，应在中间增设抗震支撑。

3、水平管线在转弯处0.6m范围内须设置侧向抗震支撑。

4、门型抗震斜撑必须至少由一个侧向支撑或两个纵向支撑组成。

5、实际间距需经计算进行调整。

6、节点分布需考虑管径转变和旁通等因素。

7、荷载及长细比将影响节点分布。
