NX4200-38

厂商 :东莞市腾飞五金模具有限公司

广东 东莞市
  • 主营产品:
  • 氮气弹簧
  • 耐力特氮气弹簧
  • 氮气弹簧批发
联系电话 :15018768220
商品详细描述

NX4200-038产品信息介绍
  •  undefined

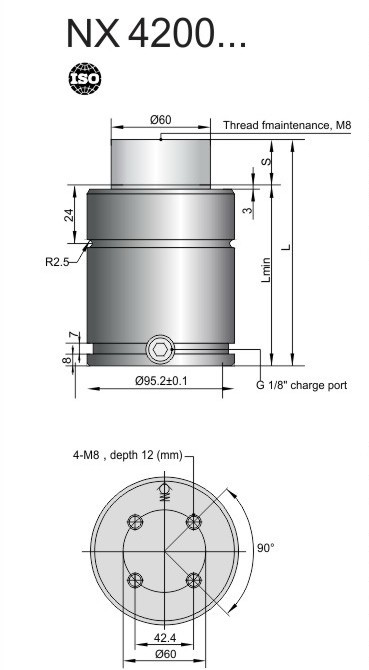

    • 产品规格尺寸
      • 型号:NX4200-038
      • 行程S:38mm
      • 总长L: 134mm
      • Lmin: 96mm
      • 初始力N: 42000N
    • 技术参数
      • 充气介质:氮气N2
      • 充气压力: 150BAR
      • 工作温度:0~+80℃
      • 最大行程工作频率: 50-80spm
      • 单位温度压力增量:+-0.3%
      • 最大工作速度: 96m/min/



  • 订购方法

    •     N X     -  1000  - 050   -  P150   -  X1000IP01
    •   系列代码   型号代码    行程      充气压力      安装法兰
NX4200-038型号产品实拍图

  • 模具氮气弹簧




  •  模具气压弹簧

 "NAILITE耐力特”模具专用氮气弹簧(简称冲模氮气弹簧或氮气缸)是一种以高压氮气为工作介质的新型弹性组件,它体积小、弹力大、行程长、工作平稳,制造精密,使用寿命高达一百万次,弹力曲线平缓,以及不需要预紧等等,它具有金属弹簧、橡胶和气垫等常规弹性组件难于完成的工作,简化模具设计和制造,方便模具安装及调整,延长模具的使用寿命,确保产品质量的稳定,也可以设计成一种氮气弹簧系统,作为模具的一部分参加工作,可以在系统中很方便实现压力恒定和延时动作,是一种具有柔性性能的新一代的理想的弹性部件。
氮气弹簧与普通扁线弹簧对比与应用举例:
 undefined

undefined
模具设计中选用氮气弹簧注意的问题:

1,选择什么形式的氮气弹簧来满足冲压工艺的要求?解决这样的问题通常需要考虑氮气弹簧弹压力大小、行程、氮气弹簧的增压比。

  A,弹压力的选择:根据计算所得的冲压力来选择氮气弹簧的数量、型号、每个氮气弹簧的弹压力。一般来说,应根据计算所得的冲压力,加上15%-20%的增加量来选择氮气弹簧的弹压力,更加符合实际情况。因为第一,当模具磨损后,会出现间隙变化。刃口变钝等工艺参数的变化,模具厚度和模具板材变形抗力的不一致性,会引起工件变形抗力的变化,所以变形抗力在设计时应留有余地。第二,氮气弹簧在充气时,高压气体必然会有节流损失,使弹力有所下浮。第三,氮气弹簧的寿命很长,经过一段使用之后,高压氮气会有一定的漏损,造成谈压力略有下降。
   B,氮气弹簧数量的选择:应根据成行需求,结合模具结构及着力点的为置,是模具在工作时不会出现偏载现象,同时也必须使模具调整方便。这样,氮气弹簧在使用中方能有足够的寿命。
   C,氮气弹簧的增压比的选择:可根据氮气弹簧的特性曲线和冲压工艺要求来选择,确定氮气弹簧的型号。尤其是要求工作力平稳变化,或工作力基本恒定及初始力较大时,确定增压比就更为重要。
   D,氮气弹簧行程的选择:不论哪一种工艺,选择氮气弹簧时,我们总希望氮气弹簧的总高度不要太高,以免发生不稳定现象及在模具上安装时结构过于复杂,且行程越大,氮气弹簧的价格越高,这一点对独立式氮气弹簧尤为重要。如因工艺需要,行程的确较大,建议采用氮气弹簧座板系统,这样可以减少模具高度,提高氮气弹簧稳定性可靠性。有时为了安全,避免意外发生,在选择氮气弹簧时,需加大3-5mm安全行程。
2,氮气弹簧结构形式的选择:
设计者在模具中使用氮气弹簧时,首先需要决定其结构形式,根据需件的冲压工艺要求针对模具的结构形式,使用设备,工作环境,工作条件,模具的成本和调整维修等因素,综合考虑。
A,独立式:目前应用最广泛的是独立式氮气弹簧,它所占的模具空间比较小,安放紧固方便灵活,结构形式多种多样,一下几种不同的安装形式,不需要任何附件。直接安放在模具中便可使用。深受模具设计者欢迎,是当今设计者首选的设计形式。
B,管路连接式:管路连接式一般都应用于在大型冲压配件,大型覆盖件。它采用高压管将各个独立氮气弹簧连接一起,再安装一个控制仪表,使整个系统的各个氮气弹簧的弹压力等同,从而使整个系统融为一体,等同于一个独立式氮气弹簧。从而求得了一个较大的弹压力及弹压力传递的平衡,提高了模具的寿命,保证冲压需件的质量。
深度验厂生产能力认证情况
  • undefined







售后服务或发货说明

 1、如需定制,请告知产品的相关尺寸参数;

 2,如有样品,请提供样品或图纸;

 3、耐力特品牌氮气弹簧质保一年或一百万以上冲压次数;

 4、省内货到付款使用快递发货,省外发德邦物流;

如需订购欢迎来电咨询 0769-82926216/89879192

企业介绍






公司设备图,如需要查看他设备请进到在线看厂
欧盟CE PED(97/23/EC)认证
耐力特氮气弹簧使用注意事项
  • undefined

    undefined

    undefined

    undefined
    【氮气弹簧安装】
    • 为了保证氮气弹簧正常工作,必须在模具或机械上固定氮气弹簧。
    • 活塞杆顶部螺孔,不要使用,此孔主要用于产品维修。
    • 不可以使氮气弹簧在被压后,自由的空回行程,这样容易引起产品内部损坏或造成安全隐患。
    • 氮气弹簧安装时活塞运动方向与压缩方向应平行。
    • 确保活塞杆顶部的接触表面在运动时是完全贴合,并具有足够的硬度。
    • 氮气弹簧不能承受偏载。
    • 保护活塞杆不爱任何机械划伤。
    • 充好气压的氮气弹簧在运输、安装、维修过程中,活塞杆应避免对准有人的方向,以免造成危险

    【行程长度】

    • 在正常使用中,我们推荐不要使用全部行程,这是为了模具在更换或突发事件中,以便防止氮气弹簧超过行程面过载,我们推荐留出5mm或公称行程的10%不要使用。

    【最大充气压力】

    • 对于各种不同类型的氮气弹簧,在20℃下的最大充气压都有介绍,不能超过,否则将带来安全隐患。

    【工作温度】

    • 如果推荐的氮气弹簧工作温度没有严格遵守,那么将会使氮气弹簧使用寿命降低或带来安全隐患;活塞杆上使用液体润滑剂,否则有可能造成安全危险;新产品请不要擦掉活塞杆上原有润滑脂。

    【推荐最大每分钟行程次数】

    • 在目录书中有介绍该参数,其下限选用于长得程,上限适用于短行程。

    【柱塞杆最大运动速度】

    • 此参数也是不可超过,否则将带来安全隐患。

    【工作寿命】

    • 如果行程长度小于50mm,氮气弹簧的使用寿命约为100万次以上。
    • 如果行程长度大于50mm,那氮气弹簧以跑合长度计算,将大约大于100000行程米(跑合长度计算,是用实际行程乘2再乘行程次数)
    • 我们推荐氮气弹簧超过使用寿命的时候,需要更换新的氮气弹簧。

    注意:只有经过专门训练的人员,并具有氮气弹簧知识,才能进行维修,否则在装配和充气过程中,如果出现错误,都将导致安全问题或影响氮气弹簧使用寿命。初次使用氮气弹簧的客户需要了解相关知识。
