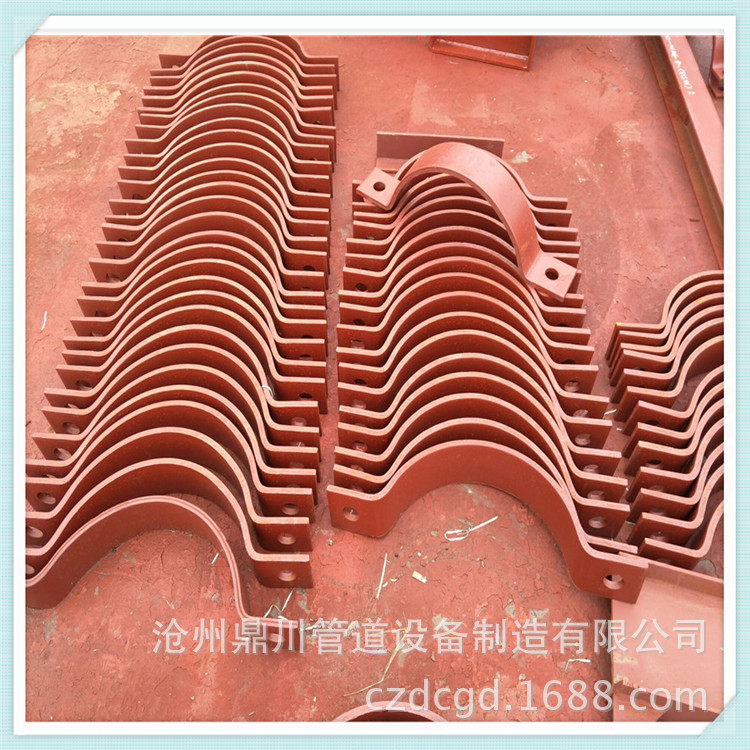

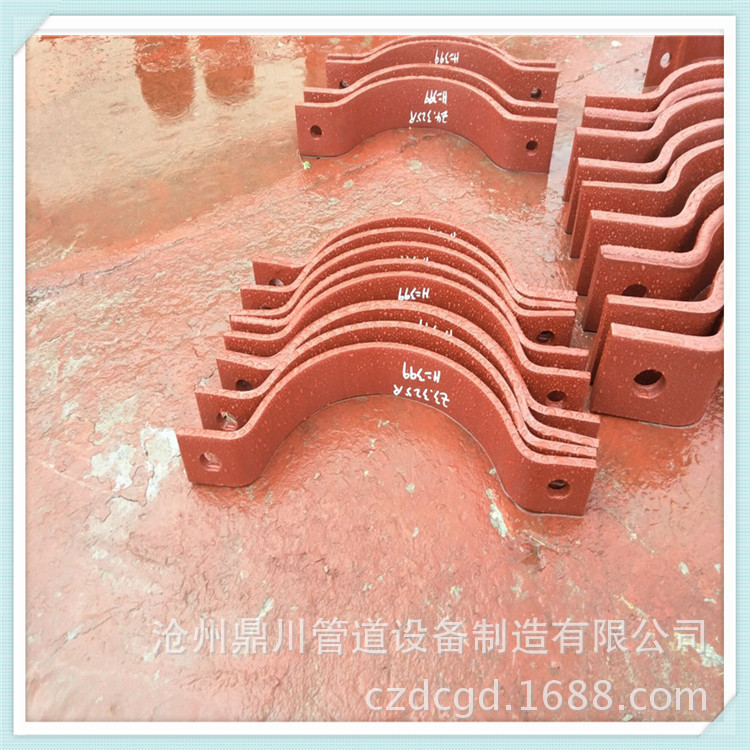

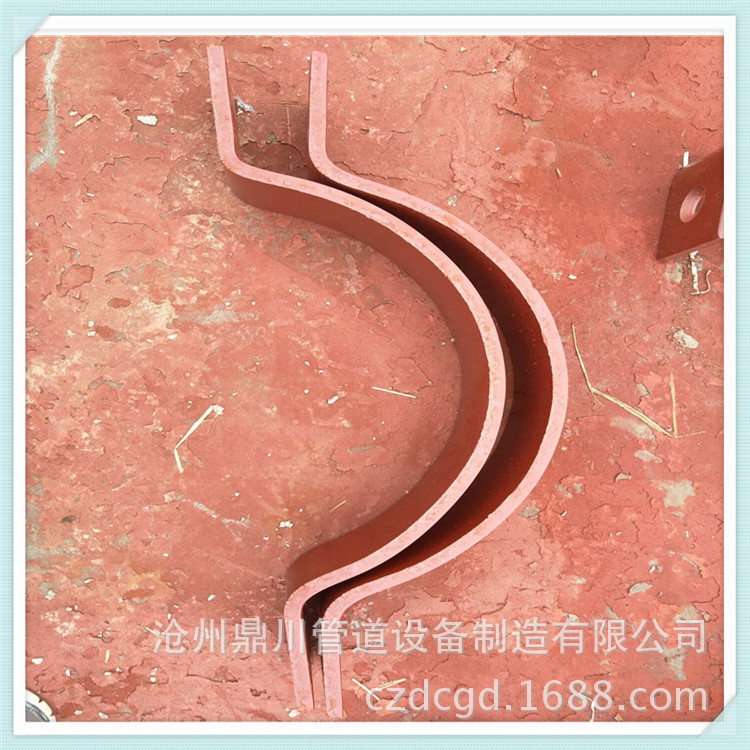

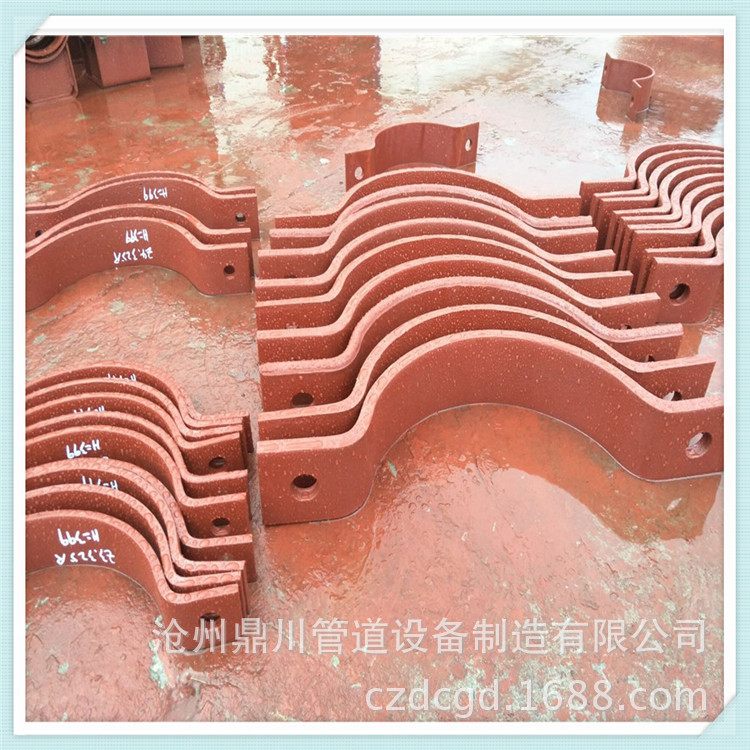

油管双管卡

厂商 ：沧州鼎川管道设备制造有限公司

  • 主营产品：
  • 紧固件、
  • 连接件;
  • 健身器材;
联系电话 ：13731732132
商品详细描述

油管双管卡湖南油管双管卡直销湖北直销广东油管双管卡直销广西油管双管卡直销

产地 沧州盐山 是否进口 否 订货号 DC-X-X-X
加工定制 是 货号 DC-X-X-X 规格 规格齐全
类型 双孔 材质 钢制 表面处理 镀蓝白锌
公称通径 32-1220（mm） 紧固直径 32-1220（mm） 适用范围 电厂、化工厂、钢厂等
品牌 DC鼎川牌 主要下游平台 经销商 主要销售地区 东北亚,东南亚,非洲,中东
有可授权的自有品牌 否 是否跨境货源 是 型号 D1、D2、D3、SD1、SD2等
适用燃料 无 燃料耗量 无 结构形式 立式
      沧州内页1_01
沧州内页1_03
沧州内页1_11
总则
      支吊架的整体结构通常是由“管部”、“连接件”和“根部”三个部分所组成，管部、连接件和根部的结构型式均以标号方式表达其名称、结构型式、材料及规格，具体表达方式如下：
                undefined

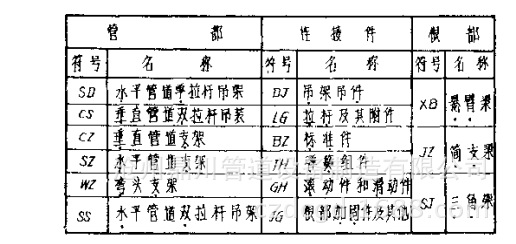

      第一单元、占两位数，用汉语拼音字母表示，代表管部，连接件和根部各零件和                      部件的名称，具体表示方式如下：
                    undefined
      第二单元、用阿拉伯数字表示，代表管部、连接件和根部的结构型式：
                     管部：占一位数，除弯头支架外，通常表示为
                        “1”——代表≤555°C各种介质温度下的管部结构；
                        “2”——适用于无保温管道的管部结构；
                        “3”——代表焊接式管部结构；
                        “4”——代表加强焊接式管部结构。
                     连接件：占一位数，代表各种连接件的结构型式。
                     根   部：占两位数，奇数表示单槽钢的结构，偶数表示双槽钢的结                                      构。
      第三单元、占一位数，用汉语拼音字母表示，代表——
                     管  部：与管道表面接触部分所使用的管部材料
                        “H”——代表合金钢
                        “R”——代表20号钢
                     当为A3钢时，则可省略不予表示。
                     连接件：代表——
                        1，螺纹连接件的螺纹旋向，以字母“Z”代表左螺纹，右螺纹则不表                              示；
                        2，中部弹簧组件的支吊方式
                            “A”——单吊板连接的弹簧
                            “B”——双吊架连接的弹簧
                            “C”——螺纹连接的弹簧。
                        3，未表示者则无要求
                     根   部：代表悬臂梁结构和简支梁结构与土建梁的支承方式——
                            “A”——支承在梁的下方
                            “B”——支承在梁的上方。
     第四单元、用阿拉伯数字表示  代表——
                    管   部：管子的外径：毫米
                    连接件：1，连杆及其附件和标准件的直径（毫米）和拉杆的长度                                    （毫米）；
                                 2，弹簧编号及其冷态荷载（公斤力）；
                                 3，滚筒的直径（毫米）；
                                 4，其他连接件的编号。
                    根   部：表示编号及支吊点的距离（毫米）和主要型钢的长度（毫                                      米）。
     第五单元 、占一位数，用汉语拼音字母表示  代表——
                     管  部：1，表示荷载等级
                               “Q”——轻荷载
                               “Z”——重荷载
                               “J”——减震支架管夹
                             2，表示支架支座上的特殊要求，当支座上需要带有聚四氟                                   板滑动材料，应注明有“F”字样。
                     连接件：表示支承地底板的特殊要求，同“管部2”。
                     根   部：空白
                     各种管部、连接件和根部型号的具体表达方式，可参阅本手册中各种                结构型式的标记示例。
           本手册所使用的单位，除特殊要求标明外，分别是
                          长度——毫米mm
                          面积——平方毫米mm2
                          重量——公斤kg
                          荷载——公斤力kgf
                          方矩——公斤力一米kgf-m
设计方面
一、管部
      1，手册中的管部适用于555°C蒸汽和265°C水及以下介质温度的汽水管道。对于油、气管道亦可使用。选用时应根据管道运行时的介质温度选择合适的钢材。
      2，”管部“中的2max值系指在介质温度下所允许的最大承载能力。因此，根据管道在不同的运行工况下可能出现的最大荷载选择使用。当选用“荷载等级”的结构时，应根据管道的设计荷载正确选用。当水平管道支吊架的设计荷载超过手册中允许的最大荷载时，除可缩短支吊架的设计跨距外，尚可按（图1）所表示的方法选择使用。

                                                undefined

      3，在吊架拉杆偏移角≤4°时，“管部”中的吊架结构强度已考虑到由于管道水平位移所产生的水平力的影响，当吊架拉杆长度较短时和支架有较长的水平位移时，应将支吊架进行偏移安装，偏移安装值和便宜安装方向在设计文件中表明。
      4，对于高温高压管道和水平力要求严格控制的支架，应在支架的支座底面和滑动、导向底板的表面设计聚四氟板作滑动材料以减少水平力的产生。
      5，手册中的部分“管部”除可作支吊架的管部结构外，还可作减震支架和限位支架的管部结构。
      6，焊接式管部（个别结构型式除外）一般使用在介质温度≤350°C的管道上，与非焊接式管部并存。为了减少现场焊接和加快施工进度，在一般情况下应优先选用非焊接式管部结构。
      7，在进行支吊架整体结构设计时，应遵循本手册《管部、连接件、根部配合表》中所指定的搭配原则选择使用。
二、连接件
      8，本手册中的吊架连接件，大部分采用螺纹连接结构，选用时要特别注意左螺纹的使用，谨防搭配错误。
为了防止螺纹连接发生松脱，因此在螺纹连接处必需曾设扁螺母予以锁紧。
      9，当吊杆的根部与管部之间无拉杆长度调节措施时，一般应装设“花兰螺丝”。“花兰螺丝”应装设在便于调节的地方。
    10，本手册对每种直径的拉杆编制了10种标准长度，可以组合成以分米进位的任何长度拉杆。
         例如：拉杆长度为2200mm。
                  当拉杆直径为￠12-￠20时，L=2000+200
                  当拉杆直径为￠24-￠80时，L=1500+700
      拉杆与拉杆之间通常采用“连接螺母”连接。“连接螺母”没有调节长度的作用。
    11，在任何情况下，确定拉杆长度应留有一定的安装和调节裕度。

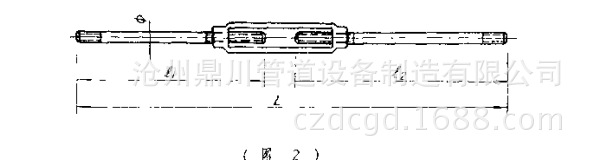

           当拉杆与花兰螺丝配合时，拉杆的计算长度按下列原则确定；

                 undefined
             undefined


          例：拉杆直径￠48，设L=3136，则L1、L2为3000mm，可选用                                  L1=L2=1500mm，或L1=1000mm，L2=2000mm

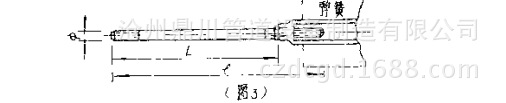

                当拉杆与中间弹簧配合时，拉杆的计算长度按下列原则确定

                      undefined
                         undefined

      12，当拉杆与槽钢的垫板直接配合时，为减小拉杆的局部应力，通常应装设球面垫圈，如（图4）所示。拉杆端部露出的长度不小于（图5）所示的尺寸。

                        undefined


      13，当吊架的拉杆长度无法满足管道的水平位移时，除进行偏移安装外，在管道应力许可的情况下，可装设限位支架。在水平位移很大而又无法解决时，还可以考虑装设单向或双向“滚动滑车”。
      14，恒力弹簧具有承受位移大、荷载稳定的优点，一般当串联两只长弹簧后尚无法满足管道的垂直位移时应选用恒力弹簧为宜。
三、根部
      15，本手册中以槽钢拼接的根部结构，均以普通热轧槽钢为强度计算依据，因此，在设计选用时，不得以轻型槽钢代替，否则，必需进行强度校核。
      16，各种类型的“根部”，系根据其规定的受力情况进行强度计算，如选用导向支架或固定支架时，应根据该支架受力的具体情况进行强度复核。
      17，根部预埋件的位置、大小及厚度必需满足所选用的根部的几何尺寸、施焊面积和焊缝高度的需要。
      18，用于钢筋混凝土结构的厂房，应优先采用设有预埋件的焊接结构的根部，只有在没有预埋件的条件下，才考虑采用螺纹结构的根部。
      19，在荷载相同，同样受力的条件下，应优先采用双槽钢结构，在条件许可，特别是荷载较大的情况下，应优先采用“三角架”结构型式，少采用“悬臂梁”结构型式。
      20，除结构上的特殊需求外，一般应力应避免在型钢上升孔，以确保构件的强度，当必须开孔时，应视具体情况采取必要的补强措施。
      21，当在单槽钢结构下悬吊荷载时，应采用槽钢补强板进行补强。
四、其他
      22，支吊架零件、部件的开列，对于“管部”和“连接件”均以“件”为单位开列数量，“根部”则可参阅本手册附录开列具体的型钢规格及数量。
      23，使用本手册的“管部”、“连接件”和“根部”所组合成的支吊架整体结构的组装图示例和表格化的表达方式，可参阅附录。
      24，安装前应对运到现场的支吊架零件及部件进行质量验收，并核对到货的数量和规格是否与设计部门所开列的相符，必要时应进行分类，分项保管，防止在安装时弄错。
      25，在进行支吊架整体组装时，施工人员将支吊架零件及部件按支吊架组装图或表格所规定的顺序进行组合搭配，防止上下左右搭配错误。
      26，在安装有水平位移的支吊架时，应注意水平位移的方向，并根据设计提出的要求进行偏移安装。
      27，对于高温管道的“管部”凡需要与主管道焊接时，其焊接的工艺及热处理的技术要求，均应与主管道相同，对于垂直管道管夹式吊架，气支承板的受力点应焊接在主管道截面的同一水平面上，以确保每块支撑板均能起到支承管道的作用。
      28，在安装带有聚烯板的“管部”和“连接件”时，必需注意以下几点要求；
         （      板及固定的零件均由制造厂随支吊架本体一起供货。

                                          undefined
                                                                                                                                undefined
      29，在安装弹簧组件时，应将位移指示的一面放在便于检查的方向。弹簧上的定位销应在管道水压试验后或机组启动前方可取出，在定位销取出的过程中，对弹簧所承受的荷载应进行适当的调节，以使定位销能自由的取出。
      30，每根标在长度的双头螺丝拉杆，一端为短螺纹（右旋），另一端为长螺纹（右旋或左旋），短螺纹的一端通常与连接件搭配，长螺纹的一端通常与花兰螺丝或根部和水平管道双拉杆管部的槽钢横担搭配，以利于拉杆长度的调节。
     31，安装带有螺纹的零件或部件时，应保证螺纹旋至足够的深度，以确保螺纹部分的承载面积，为了防止螺纹连接件之间发生松脱，锁紧用的扁螺母应拧紧。
     32，当普通螺母和扁螺母串联在一起使用时，普通螺母应安装在直接受力的位置，而扁螺母仅起锁紧作用。
     33，减震支架的支撑杆的长度调节应在热状态下进行，以使减震器的弹簧作用力能自行平衡。当在运行条件下管道继续震动时，可适当调节减震上的“连接螺母”可以增加减震效果。
     34，在工字钢下翼安装“工字梁”时，应将其双头螺柱两端的螺母拧到最小的距离，以确保夹钳与工字钢紧固在一起。
     35，当需要在施工现场加工配置的“根部”和其他零件及部件时，对槽钢和钢根允许以气割进行落料，但外形应保持整齐，尺寸力求准确。对于需要开孔的地方，则应采用机械钻孔，不得使用气割。
     36，在“根部”加工和施工中，应按手册中个结构型式所要求的焊缝高度和施焊面积进行焊接，以确保加工及安装质量。在“根部”与土建结构施焊过程中，为了使焊接时所产生的高温不至影响预埋件和钢筋混凝土的强度，因此，在施焊过程中，应力求缩短焊接时间，必要时，可采用时间间隔焊接。
     37，当在单槽钢结构的根部承受荷载时，尽可能避免在槽钢上开孔，当必须开孔时，应考虑必要的补强措施。单槽钢结构的受力点，在条件许可时，应尽量靠近槽钢的腹部，以减少对槽钢的弯曲影响。
     38，在安装土建结构上无预埋件而又需要敲凿土建结构构件的根部时，应尽可能的缩小对土建构件的敲凿面积和深度，力求减少由此对土建构件强度的影响。
     39，本手册所编制的≤350°C的管部，连接件和根部，均采用A3镇静钢，施工时不得以沸腾钢代替使用。当现场需要变更设计型号、规格和材料时，应征得设计部门的同意后，方可进行施工。
     40，支吊架整体安装完毕后，应进行油漆，油漆的颜色和品种一般为银灰色或灰色防锈漆。
         沧州内页1_08
双孔短管夹3

双孔短管夹2

A5双螺栓管夹3

A5双螺栓管夹2

A5双螺栓管夹



手机拍摄产品展示：

                                                                       支吊架系列



     undefined



                                                                               弹簧系列



    undefined



                                                                     电厂杂项系列

              undefined



                                                                   耐磨管件系列

     undefined



                                                                              管件系列

                undefined

服务承诺：
沧州鼎川管道设备制造有限公司为客户提供以下服务：
一、本公司所有产品批零兼营，质优价廉
二、本公司可为客户订做各类非型号产品
三、本公司规格型号齐全，调剂本库暂缺的规格，省去您奔波采购的辛劳。
四、本公司节假日不休息，随到随提。
五、本公司所售产品，公司负责全面质量跟踪，为您排除后顾之忧。


undefined
undefined
undefined

          沧州鼎川管道设备制造有限公司是高中低压管道支吊架、弹簧、电厂附件、耐磨管件、防腐管件的专业化生产公司，公司前身为盐山县鑫江电力管件厂，始建于2000年。2008年，响应县政府的号召，进行国有企业体制改革，重新组建为沧州鼎川管道设备制造有限公司。占地面积35000平方米，建筑面积21500平方米，总资产500万元，各种管件年产量11000吨左右；现有员工68人，其中大专以上学历12人，工程师、经济师、会计师计7人。公司主导产品为碳钢、不锈钢、合金钢、X钢级系列的管道支吊架（汽、水、烟风、煤粉四大管道，根部、管部连接件、附件、弹簧、恒力等）耐磨管件、防腐管件等管道系列产品。并于2010年成功设立体育用品、健身器材生产销售部门，所生产健身路径等系列产品被广泛用于学校社区的健身项目。
我公司在前进中不断深化企业内部改革，在改革中创新，在创新中发展，逐步形成了一套适应市场，具有较强竞争力的管理经营机制。公司多年来培养了一批专业技术人员，充实了各种生产点，壮大了公司的技术实力。
      公司技术力量雄厚，生产设备齐全，检测手段完善。配有大型热处理炉、推制机、中频弯管机、坡口机、锯床、车床、钻床、压力机、射线房及大型喷砂车间等相关配套设施；拥有国际、国内较先进的理化、金相、无损探伤、水压试验、材料试验等设备40余台套，从事检验的所有人均已经过专业培训，并取得省、国家相关部门认可的资格证书。
      公司产品主要应用于各大钢铁、石油、化工、电力、学校、社区等行业。
我公司坚持以科学管理、科技创新、诚信经营、真诚服务客户的理念，以质量取信于上帝，靠信誉立足于市场的原则与国内外用户真诚合作，共创美好的明天！
