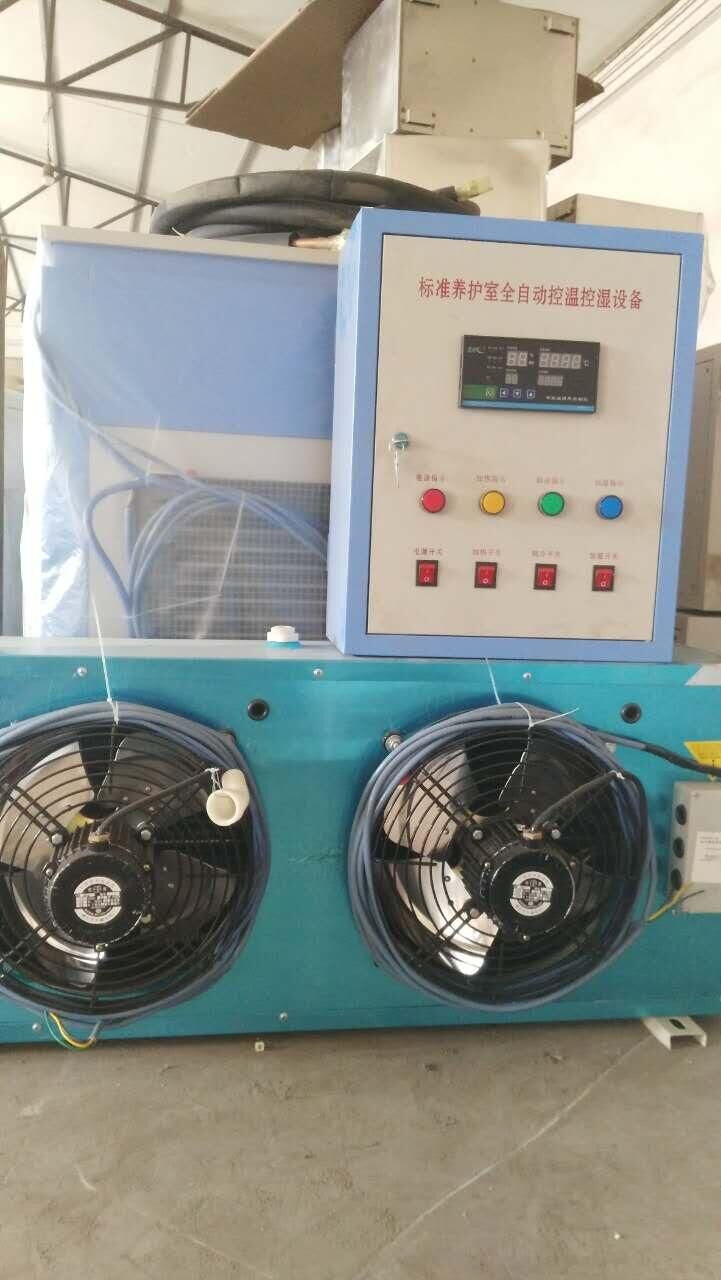

混凝土养护室控制设备

设备的工作原理

该设备应用最'先进的数字温湿控制装置。制冷、加热、加湿、依靠进口传感器，将不符合养护要求的数据转变成有效的电信号，支配控制器进行加热、加温、制冷、达到温湿度恒定目的。

三、标养室设计施工参数

1、设计原则

混凝土的养护在试验室是耗能最大的一项工序，因此养护室的设计，要求比较严格，墙体由于经常处于水饱状态，严重的降低了保温性能，为了克服这些在墙体内要设计泡沫夹层，墙面、地面、顶棚要采取防水浸渗措施。

2、采取的方法

     用环氧树脂喷涂法，（喷3遍）也可采取简单方法，将塑料薄膜装订在墙体的顶棚上，地面用地板砖防水。有一定条件的单位，也可采取瓷砖砌墙，以上施工必须在有泡沫夹层的墙面施行。顶棚要求不透风，室内要求全封闭，不能有窗户。地面要求平整，在养护室内地面做1m?储水池（控制柜对应处）

      3、标养室的设计

1、标养室空间：可根据养护室设备的型号大小建造（内部空间可分为60m?、80m?、100m?、120m?），同时根据自己标养室空间的大小选择相应的养护室设备。应有试件架，可以充分利用空间。2、标养室不得有窗户，保温性能要好、外墙有空气夹层、表面要用防水材料处理要保证水分不流失。3、有暖气的单位最'好在养护室内安装暖气和阀门，作冬季的辅助加热。4、室内照明应采用防水灯。

四、设备安装

1、安装顺序，确定控制器的安装位置，最'好接近电源、自来水便于安装的地方，然后安装雾化架、内冷机、电热箱、传感器，在安装室外散热机，安装散热机时要注意避风和不能让太阳直接照射散热机，电源要求三相四线制，最;好安装漏电保护器。

2、连接加湿器电源（本机已经连接）

3、最后安装三相四线制电源线缆。（三火一零）控制器机壳接地。

4、室内'内冷机传感器和电热箱的放置在最'好不易被雾水喷到的地方且要求与室内的空气对流要好。

5、各个原件的电缆要求在不易摩擦和有水有拉力的地方通过，在使用过程中发现有老化性时请及时更换。

6、雾化架的安装，将雾化架固定在房顶的四周，离屋顶下方30公分左右，雾化器间距在1米-1.2米之间用丁卡固定。

五、试机与使用

1、试机前要对照说明书检查这路和电路，不得有错，电源三相是否有电，特别要注意零线是否合格，必须看懂说明书后，方能按如下步骤试机。

2、按以下步骤严格操作

 （1）查看雾化器、管路连接好，储水池保持一定水位，把开关连接好，潜水泵放在储水池内。

 （2）把三相四线电源、加温电缆、降温电缆对应连接上。

 （3）把电源开关打开，其它开关都关闭，查看一下电源指示灯是否亮，否则把电源的相邻两根火线对调（本机有相序识别）

 （4）把内机连接管用两个扳手对应拧紧，外机的细连接管用扳手拧紧，粗连接管拧上，打开细连接管阀门开始排气，室外机内有制冷剂，排1-2次后把粗连接管用扳手拧紧，在把粗细连接管阀门打开即可。

4、打开制冷开关，查看一下外机风扇的转向是否正确（看风机标记）反转时把对应的接触器两根火线对调。

5、把加湿开关打开，使水泵工作，直到喷水为止，试机完成。

6、温湿度出厂时已设定好，不宜随便变动。

六、保养与维修

  控制器处于常工作状态，应设专人定时查看水位和雾化状态。

  （1）经常检查控制器的工作状态。

  （2) 检查制冷机工作状态是否正常，（少氟时应及时补氟）

  （3）检查电缆是否有漏电现象

  （4）检查自来水供给是否充足，如出现供不足水应及时关闭电源开关，以免烧坏加湿泵。

(5) 检查雾化器是否有堵塞现象。

七、控制器主要技术参数

  （1）电源电压交流380V,三相四线

  （2）加热输出功率9KW,输出电压380V

  （3）制冷输出功率4KW,输出电压380V

  （4）加湿输出功率1KW,输出电压220V

(5) 温度控制20?C±1.5 精度±0.5

  （6) 湿度控制95%RH±2
