烤漆房

             济南康尼尔环保设备有限公司

多年来专注废气处理系列产品，支持混批，除展示产品外，可按照客户要求进行加工定做。

欢迎来电咨询：李经理 13001717195

本公司售后服务承诺：
我公司免费技术指导安装，负责设备调试。
服务跟踪：在竣工基础上建立用户档案，定期回访，跟踪服务，终身维护。

注意：图片、属性及价格参数仅供参考，以实物为准！



设计依据

技术参数说明

1.喷烤漆房尺寸：见配置单

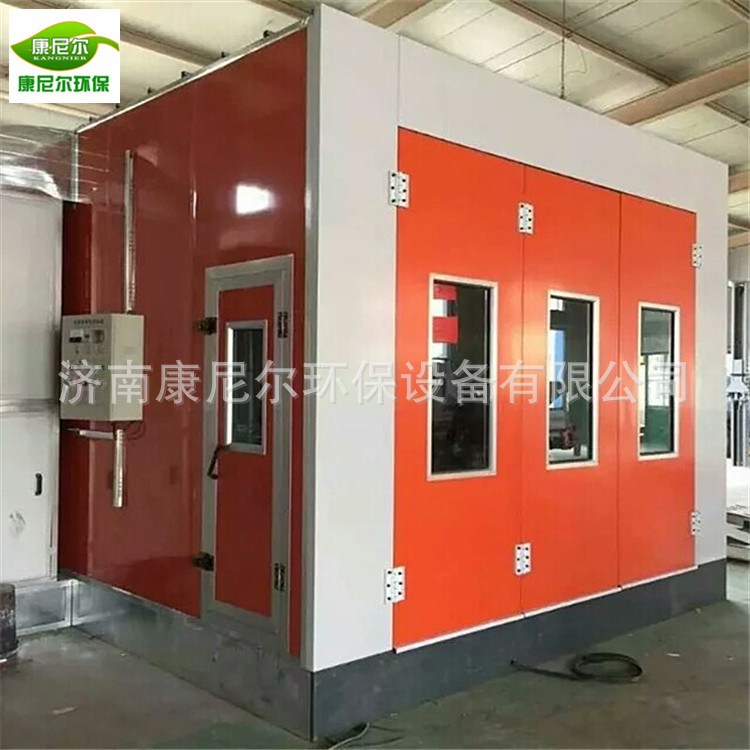

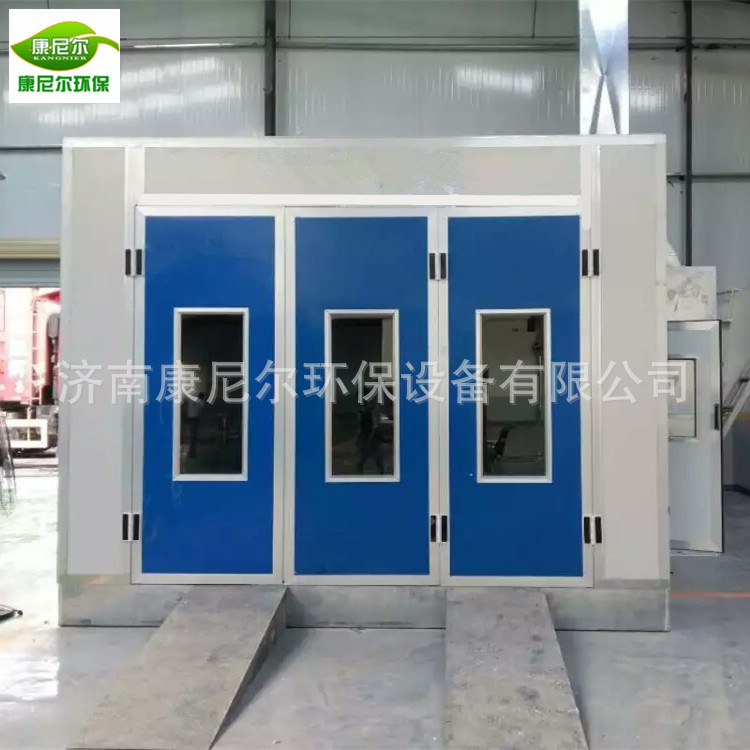

设备的组成及结构说明

1、室体系统：室体壁板阻燃保温板，其内外面层喷塑渗锌钢板，0.476mm厚，中间填充75mm厚岩棉保温板，内外板与保温材料整体压制而成一体，确保保温性能好，导热系数低、耐高温、不变形，有效防止热量散失及室外灰尘渗入。室体采用组装式结构镁铝合金，钢板组成房体结构。

2、工件出入装置：室体设工件进出大门，为对开大门，材料与侧板同质，大门上设有玻璃观察窗。

3、进风系统：主要由风机、风管和框架组成，方便维护。喷漆时，为了克服管道风阻的空气排放，选用节能环保式烤房专用风机，风量大、噪音低、耐高温、运行寿命长。主要技术指标为：

功率     1.5kw

转速     960r/min

风量     11000m3/h

风压     480pa



4、顶层设置微过滤，能够保证室内的清洁度，采用专业立体喷胶600g/㎡过滤棉，该过滤棉具有多层结构，其中间夹层具有极高的粘附力，可确保空气洁净度达到尘埃量＞1.5mg/m3，且最大尘粒＞10um，过滤效果高，使用寿命长。其主要指标为：

原始阻力   30pa

最终阻力   450pa

平均计重效率  98％

容尘量    450g/㎡

厚度       20mm

阻燃能力   符合防火分类标准欧洲LIN53438-F1

5、照明系统：在室体的顶部安装照明灯，顶灯呈45度角安装，即安全又节能且维护方便，光照的≥1000LUX

6、电控系统：作为整个烤房的控制中心，它所包含的全部操作及控制元件德力西电元器件，整机系统性能稳定、可靠、更方便、准确地为您服务。

7、加热系统：采用碳纤维红外线加热管。

8、透气格栅：经过专家独特设计，采用3×5可根据不同的工件的尺寸、形状任意组合，不受场地限制，其强度高、美观大方、经久耐用，拆除非常方便，易于清理。

技术特点：

1、喷漆房结合油漆涂饰过程的特点需要，产生的气压、气流、风能有效地控制油漆涂饰过程中的粉尘漆雾运动流向，保护了操作者的身体健康，同时提高了喷漆的质量；

2.无尘房内空气以上送下排风微正压方式流通；







汽车喷烤漆房性能说明：



 本型号适用于小型轿车和中型面包车喷漆烤漆



备注：



一、质量保证及安装：



 免费安装调试，免费培训操作人员。



 二、售后服务承诺：



本公司产品实行保修一年，终身售后服务，优惠提供易损件



三、施工方案：



 1、 合同生效后，供方进行产品设计，设计制作周期为3-5天

 2、 供方进行设备安装，需要6-9天

 3、 供方负责全套设备安装、调试，并交付使用。

 4、 调试结束后为需方培训2-3名操作和维护保养人员，使其对设备结构、工作原理、操作使用、维护保养等方面都有一定了解。

 5、 若有其它未尽事宜，双方协商解决。
