低功耗无线远传智能电表

一、市场需求

长期以来，电表数据抄送问题都是电力供应部门亟需解决而又得不到切实解决的问题。传统的手工抄表，费时，费力，准确性和及时性得不到可靠的保障，电表出现故障也不会被发现导致用户用电数据丢失。同时在高度信息化的今天，对于相关部门来说用户数据统计和实时监控是一个亟待解决的重大问题。

无锡淘金智能科技有限公司针对人工抄表容易出现的问题，依托自己在物联网行业丰富的应用经验，为电力行业市场构建了一套基于物联网技术的基础解决方案，实现移动电力抄表智能化，有效的解决了电力数据业务的高效、稳定、快速传输的问题。

二、产品介绍

无锡淘金智能科技有限公司研发的无线远传智能电表Lorawan自动传输控制板，主要适合各电表厂家、电务远程抄表系统终端应用，模块主芯片采用高性能的嵌入式ARM Cortex-M3 32位RISC控制器，软件多级检测、硬件多重保护机制保障设备稳定性。

强大的ARM Cortex-M3 32位RISC芯片单片机和Lorawan无线扩频芯片组成，模块无磁感应，主电压采集电路和电表采集电路。各个功能的实现都是依据行业内多年形成的标准，在电表采集电路方面，可设置光电直读采集、无线脉冲采集等采集方式对接，并且有强磁干扰保护、人为损坏报警、低电压报警、数据储存等功能。可以轻松实现智慧城市、智慧电务等民生工程。

搭配淘金LORAWAN网关使用：

产品原理图：

三、产品优势

1、基于Lorawan频调制技术；

2、多频段或窄带物联网专属评断，其他频段可定制；

3、微功率发射，频级可调；

4、采用高效前向纠错编码技术和跳频机制，抗干扰能力强，误码率低；

5、超低功耗、可自由设置休眠时间和唤醒时间，来适应功耗；

6、支持后台无线设置参数，无线升级功能；

7、设置表底数，方便机械和电子采集模块同步计数；

8、支持远程阀控；

9、支持单机传输、批量传输、全部传输、单元传输等多种传输方式；

10、支持无线数据加密功能；

11、提供上位机软件，实现用户现场测试设备及兼容现有设备。

四、技术参数：

产品规格
技术指标	参数
额定电压	3.6V
工作频段	433/470MHz（也可选780/868/915MHz）
频率误差	+/-10ppm
调制方式	LoRa
发射功率	20dBm
接收灵敏度	-140dBm
通信速率	0.3/0.6/1.0/1.8/3.1/5.5（6级可调）
传输速率	0～300kbps
通讯距离	室内无遮挡距离：1.5km
	户外空旷距离：3.5km
工作温度	-40～85°C
存储温度	-40～125°C
电池型号（参考）	ER18505M
使用寿命（参考）	10年（1次/天）

其他多种规格可选：

五、使用说明：

表模块可通过我们公司上位机软件修改参数，或者通过客户的抄表工具来修改（具体请电话或在线联系我们指导使用）。

（一）工具准备

1、一个 无线模块；

2、一台电脑，有串口或接 USB 转串口；

3、一块智能远程电表，用来设置表的参数；

4、抄表软件、模块设置软件（淘金IoT智慧能耗管控平台）；

（二）操作步骤

1、用 RS232 转换器将电脑串口与模块连接；

2、给电表模块上电，把电表接上测试电流中，在电表模块 LED 灯上面，让 LED 灯常亮，使模块进入配置模式；

3、打开电表设置软件，点击设置软件的“进配置模式”按键；

4、用 RS232 转换器将电脑串口与模块连接；

5、根据表模块配置相应参数，点击“写入”按键；

6、待状态栏中出现 “正常”字样则表明模块参数已经设置好，然后点击“退出”设置模式。

六、实际应用案例

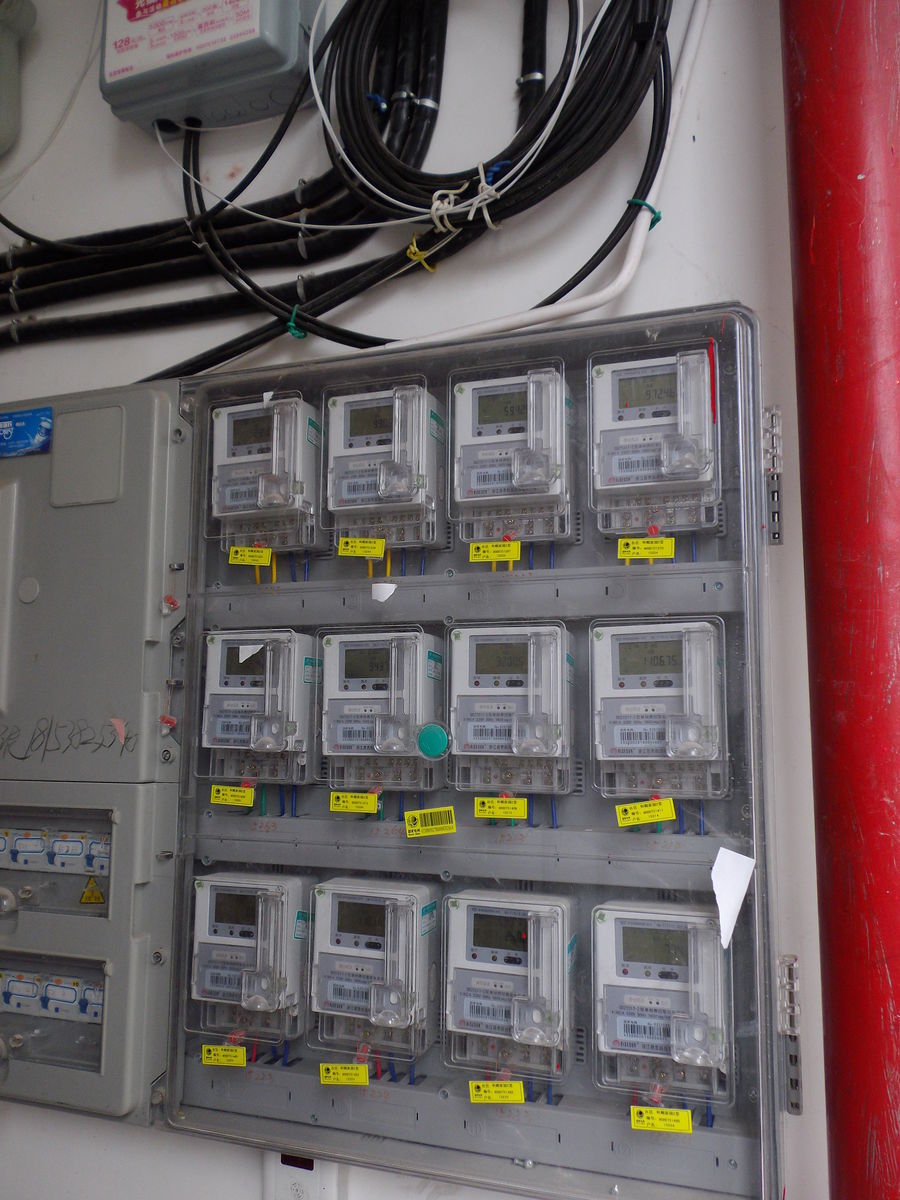

高层小区应用案例:

商户户外应用案例:
