产品概述

关键词:模拟高清、同轴高清、视频字符叠加器、动态视频字符叠加器、AHD、CVI、TVI

    视频字符图形叠加器(On-screen display,缩写OSD),也叫在屏显示,是一种可以在复合视频信号中叠加中英文字符及图形信息的设备。
    QL900A模拟同轴高清字符叠加器通过串口RS232、RS485及TTL与外部电脑、传感器、单片机连接,动态叠加中英文字符及数据。



产品特点

·  可适应AHD、CVI、TVI 1080P及720P,实现动态及静态字符叠加。
·  水平方向位置设定以字节或点阵为单位,垂直方向以扫描线为单位,实现显示位置的精确定位,因此字间距及行间距都可任意调整。
·  内置16X16、24X24、32X32、48X48、64X64字库。其中24X24为主字库,包含GB2312(点击下载查看码表)所有的中英文字符,共计
    8192个。
·  不同字库字符可以混合显示。可自动识别半角或全角字符,以实现合理的显示排列。
·  对于16X16字符,每行可显示字符数不少于80个;对于24X24字符,每行可显示字半角符数不少于60个,全角汉字40个。
·  字符图形亮度50~155连续可调,字符图形可设置描边或不描边。
·  内置实时时钟,5种不同的显示模式。
·  通信串口:标配1个RS232或RS485或TTL接口,1个可扩展的RS485或TTL接口(用户定制)。
·  允许多个模块通过RS485组网,每个模块的地址码可修改(出厂默认地址码为0),用户可实现点播或广播发送。
·  串口波特率可设定1200~115200bps可设定,出厂默认9600bps。
·  +5V直流电源供电,允许误差5%。
·  数字电平兼容+5V与3V。
·  QL900A外形规格引脚与QL800产品完全一致。
·  免费提供电脑端测试工具软件,你不需要任何编程就可以测试产品的各项功能。

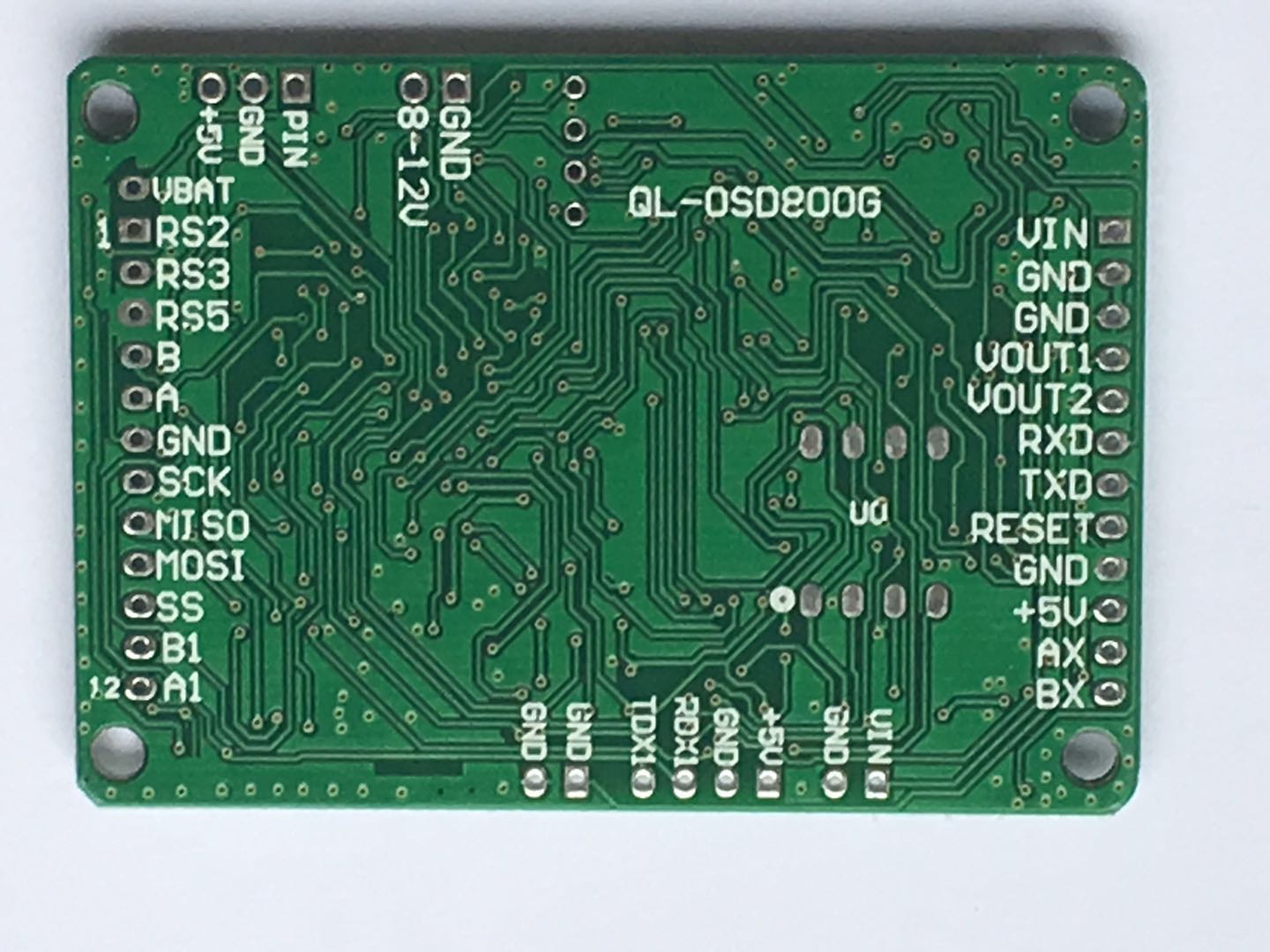

产品图片模块(65mm X 46mm X 1.5mm)

 模块引脚说明

K4连接座/引脚标识

  说明

VBAT

RTC实时时钟后备电池正极输入端。

1--RS2

RS232的接线端子,连接RS232接口的第2脚。

2-- RS3

RS232的接线端子,连接RS232接口的第3脚。

3-- RS5

RS232的接线端子,连接RS232接口的第5脚,在模块中与地连接。

4--B

RS485的B端子或-极。

5—A

RS485的A端子或+极。

6-- GND

7--

厂家保留作为用户定制使用。

8--

厂家保留作为用户定制使用。

9--

厂家保留作为用户定制使用。

10--

厂家保留作为用户定制使用。

11--B1

需要用户定制的扩展的RS485的B端子或-极。

12--A1

需要用户定制的扩展的RS485的A端子或+极。

K5连接座/引脚标识



1--VIN

连接外部视频输入信号。

2--GND

视频输入信号地。

3--GND

视频输出信号地。

4 -- VOUT1

视频输出信号,叠加数据后的视频输出信号端,与VOUT2信号一样,直接连接电视、硬盘录像等。

5 -- VOUT2

视频输出信号,叠加数据后的视频输出信号端,与VOUT1信号一样,直接连接电视、硬盘录像等。

6 --  RXD

内部串口接收端

7 --  TXD

内部串口发送端

8 – RESET

 厂家保留作为其它用途。

9 -- GND

电源输入地

10-- +5V

+5V直流电源输入。

11—AX

厂家保留作为其它用途。

12—BX

厂家保留作为其它用途。

注:

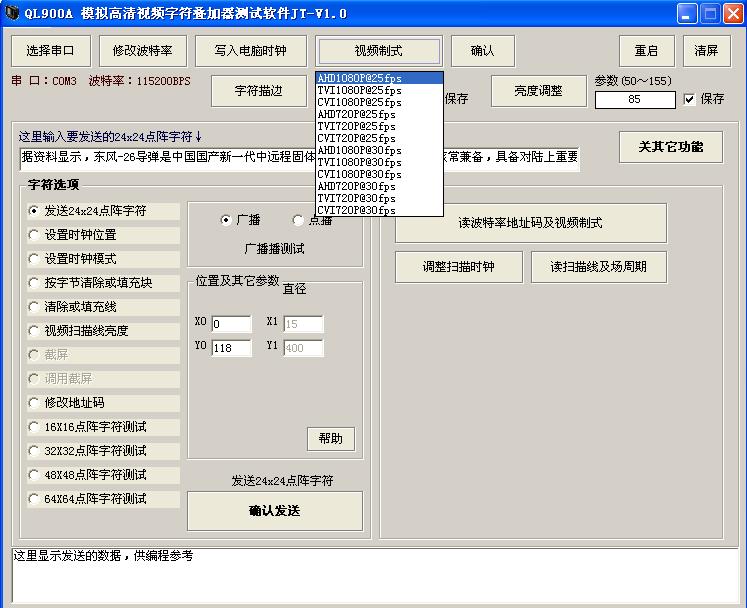

电脑端测试设置软件界面
