厂商 ：广东奥创电子科技有限公司
广东 东莞市- 主营产品：
- 铝壳电阻
- 黄金铝壳电阻
- 梯形铝壳电阻
.png)
.png)
|
物料名称 |
黄色铝壳电阻 |
料号 |
|
规格 |
75W |
||||||||
|
客户名称 |
|
样品数 |
|
附件 |
|
||||||||
|
认可目的 |
□新机种材料 □工程变更 □材料代用材料 □开发新的供应商 ■其它 |
||||||||||||
|
使用机型 |
|
||||||||||||
|
测试条件 |
测试温度25±5℃。尺寸测试的仪器为精度不低于0.02mm游标卡尺 |
||||||||||||
|
项目 |
检测项目 |
规格值 |
检测值 |
||||||||||
|
NO.1 |
NO.2 |
NO.3 |
NO.4 |
NO.5 |
|||||||||
|
1 |

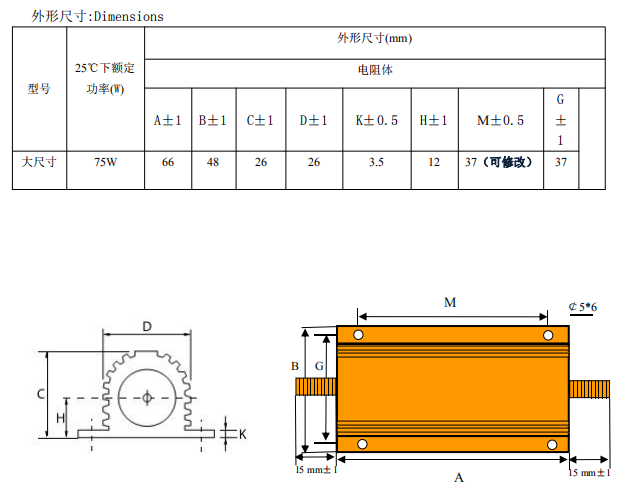

结构尺寸(mm) |
66*48*26 |
√ |
|
|
|
|
||||||
|
|
|
|
|
|
|
||||||||
|
2 |
安装脚中心距尺寸(mm) |
见图 |
√ |
|
|
|
|
||||||
|
|
|
|
|
|
|||||||||
|
3 |
外观 |
无污染、无损坏、标志清晰、无氧化 |
|
|
|
|
|
||||||
|
4 |
品牌及标识 |

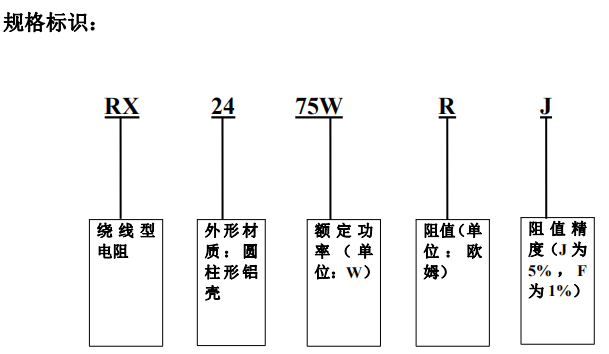

RX24-75W |
相符 |
相符 |
相符 |
相符 |
相符 |
||||||
|
5 |
功率 |
75W |
√ |
|
|
|
|
||||||
|
6 |
阻值及误差 |
5% 1% |
√ |
|
|
|
|
||||||
|
7 |
过载 |
5PR 5S △R≤(1%R+0.05Ω) |
√ |
|
|
|
|
||||||
|
√ |
|
|
|
|
|||||||||
|
8 |
温度变化 |
-55℃～+155℃ 5次循环 △R≤(1%R+0.05Ω) |
√ |
|
|
|
|
||||||
|
√ |
|
|
|
|
|||||||||
|
9 |
耐电压 |
2000V 无击穿或飞弧交流有效值 |
√ |
|
|
|
|
||||||
|
10 |
可焊性 |
235±5℃ 2±0.5S 焊料湿润并能自由流动 |
√ |
|
|
|
|
||||||
|
11 |
耐焊接热 |
△R≤(1%R+0.05Ω)350±5%℃ 3.5±1S |
√ |
|
|
|
|
||||||
|
12 |
引出线强度 |
△R≤(1%R+0.05Ω) 40N |
√ |
|
|
|
|
||||||
|
13 |
冲击 |
△R≤(1%R+0.05Ω) |
√ |
|
|
|
|
||||||
|
14 |
振动 |
10～50Hz, 10g 6h △R≤(1%R+0.05Ω) |
√ |
|
|
|
|
||||||
|
15 |
室温耐久性 |
室温PR, 加额定功率1000h △R≤(1%R+0.05Ω) |
√ |
|
|
|
|
||||||
|
16 |
一般事项 |
本承认书适用于广东奥创电子科技有限公司制造之（黄色铝壳电阻器），本电阻器的制造系经高品质管理程序，并具有高信赖性的品质保证。 |
|||||||||||
|
17 |
|
|
|
|
|
|
|
||||||
|
备注 |
其它阻值和以上参数一致 |
||||||||||||
|
结论 |
□准许认可 □不予认可 □有条件认可 |
||||||||||||
|
是否必须再送样品 □要 □不要 |
|||||||||||||
