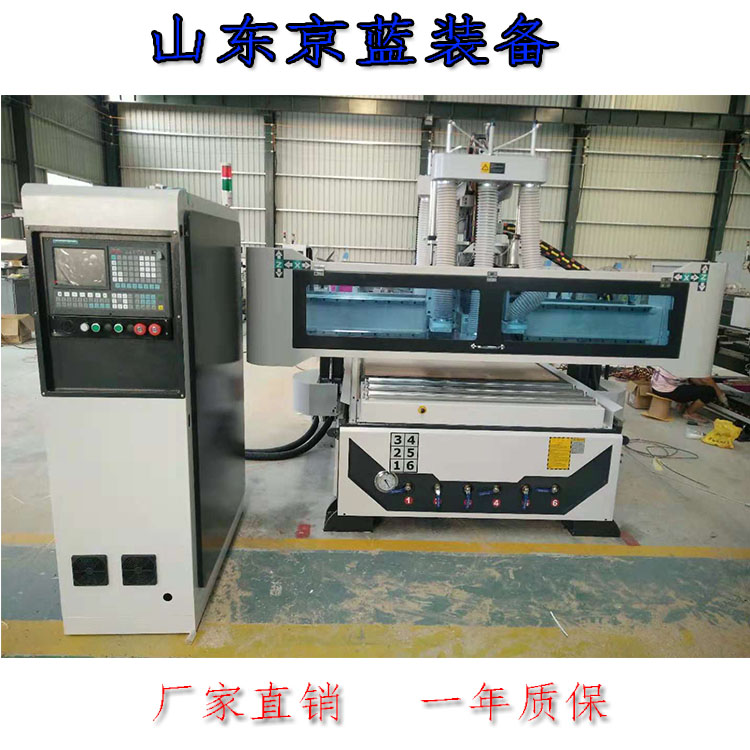

供应板式家具橱柜衣柜下料设备高效率出货数控双工序加排钻开料机 木工雕刻机

一、功能特性

1、本机是一款高性价比的数控开料设备,人工辅助上料、自动定位、集开槽下料、钻孔、切割、导边、铣型等一气呵成,两个主轴加数控钻包切换头,换刀工序无间断,实现自动化,最大限度的提高了人工的使用效率,同时避免了手工下料过程造成的板材二次磕碰和损伤。

2.采用模块式设计,可选择单主轴+数控钻包、双主轴+数控钻包、三主轴+数控钻包、圆盘刀自动换刀主轴+数控钻包等四种模块单元。

3、机架采用龙门动柱式结构,机器各零部件以极高的精准度生产和组装起来的,以确保机器的高性能和稳定性,优良的质量和耐受性。

4、采用单层中空真空吸附台面,可吸附不同尺寸的板材,加工小板材无移位加工面顺滑,板材尺寸精准。有真空吸附孔,分为六个区域,最小开料板件宽度可达25mm

5、匹配中英智能除尘系统,可保证各个环节和部位的颗粒废料得到有效的清理和收集,可有效保证开料工作的连续性。

6进口数控系统,性能稳定,控制界面设计人性化,傻瓜式操作,操作员经简单培训即可上岗,无需技术工人(我们提供培训,保教包会)。机器动作敏捷迅速,效率高,帮您实现产能飞跃。

7、操作软件接口全面开放端口,强大的兼容性可与多种板式家具设计拆单软件无缝对接。

8、该产品采用大功率风冷主轴、全伺服驱动系统、原装进口电器元件等部件,性能稳定。

9.本机配置专用排版下料软件,实现自动排版+板材下料+异形切割+垂直打孔等功能,完全可以代替大锯,节省锯工,节约成本。

二、机器配置:

1.主轴电机:国产HQD风冷主轴6kw*2+9孔排钻

2.驱动系统:东菱1.2kw纯伺服驱动

3.控制系统:宝元系统MW2200A(新代面板系统)可选配

4.齿条:台湾新月

5.传动方式:日本新宝减速机或法国摩多利

6.导轨:台湾PDF30导轨

7.真空泵:7.5kw水循坏

8.台面:真空吸附台面

9.推料装置:气缸+导轨+滑块

10.床身:加重退火床身

11.定位气缸:3+2+1

三、技术参数

1.型号:JL-1325-K6

2.工作行程:1250mm*2500mm*200mm

3.机器尺寸:3720mm*2500mm

4.加工精度:0.05mm

5.重复定位精度:0.02mm

6.空行速度:8000mm/min

7.加工速度:2000mm/min

8.工作电压:AC380V/50Hz

9.总功率:约25kw

10.整机重量:2600kg



四、产品功能:

1、进口排钻打孔(准确性更高)

众所周知,板式家具孔位全部是依据32的倍数排列出来的。但是就目前来说国产排钻的精准度还是达不到意大利排钻那种高标精准度的。

2、其中一个主轴开槽(深浅可调节)

开槽主轴也选用6kw风冷主轴,保证主轴扭矩力足够强劲,以免造成小牛拉大车的情况,致使主轴损伤。

3、其中一个主轴下料(扭矩力强劲)

下料主轴也选用6kw风冷主轴,保证主轴扭矩力足够强劲,以免造成小牛拉大车的情况,致使主轴损伤。而且当您的工人把开槽和下料主轴设置错误时,也不会因为主轴劲头不够而造成主轴损伤。

4、此款设备简单易学好操作,正常情况下一个女工即可完成设备操作。





五、适用行业:

 板式家具,橱柜衣柜,办公家具,定制家具。橱柜门、衣柜门、移门软包、实木门、免漆门、室内门、烤漆门、儿童家具、衣柜柜体、橱柜柜体、电脑桌、板式家俱、办公家具、木制音箱、木制厨具等各种板式家俱柜门门板。



六、售后:



工厂批量化生产,购机享受包运费送货上门,技术上门安装调试 培训质保一年终生维护
