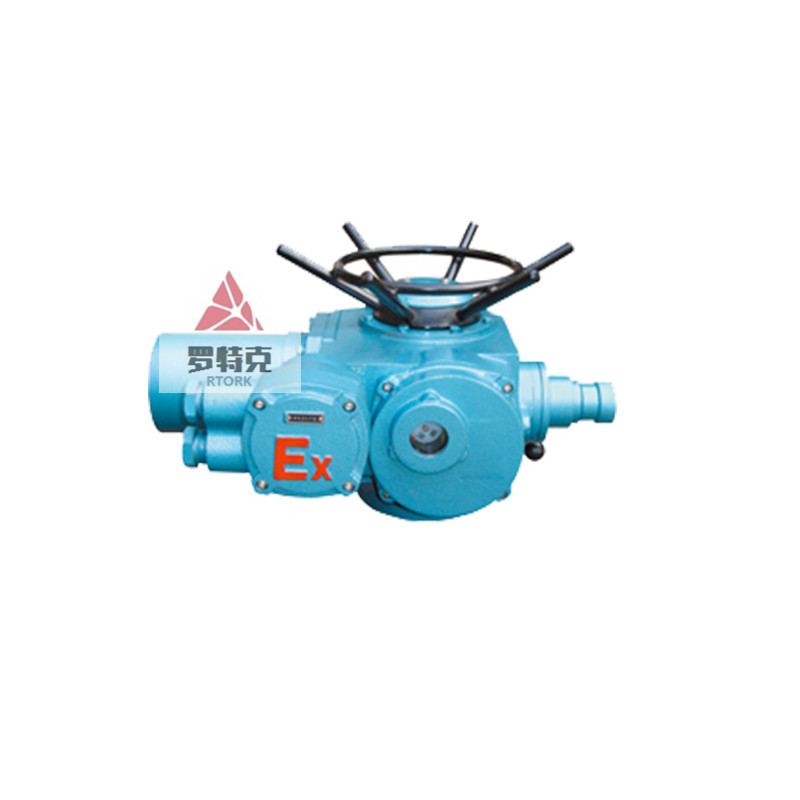

整体调节型阀门电动装置DZT120-18
扬州罗特克牌DZZ机电一体化电动执行器DZZ,DZZT整体调节型电动执行器DZZB10，DZZB20，DZZB30，DZZT10
机电一体化阀门电动执行器广泛应用于工业驱动闸阀，截止阀，大口径蝶阀和大口径球阀等做多回转的阀门，产品性能稳定，手电动自由切换，操作简单。防护等级IP65（为67）。
该装置是把电气控制部分与常规电装合成一体简称整体式电装。是扬州罗特克公司全力开发的一款阀门电动装置。对用户安装，调试，检修十分方便，可大大地节省安装费用，缩短安装周期。可现场按钮连续操作，也可远控，集控和自控，内部有相序识别及缺相保护功能。
该装置可以不配套电控箱/电控柜，机头上带控制按钮，可就地控制。切换成远程时，可接受中央控制室的DCS或PLC信号集中控制（调节型可接受4-20mA模拟量信号），同时输出相应的4-20mA阀位反馈信号，极大程度上实现了工业控制自动化。
主要的产品型号：
Z10-24W/Z，Z15-24W/Z，Z20-24W/Z，Z20-18W/Z，Z30-24W/Z，Z30-18W/Z，Z45-24W/Z，Z60-24W/Z，Z90-24W/Z， Z120-24W/Z，Z180-18W/Z，Z250-18W/Z， Z350-18W/Z，Z500-18W/Z。
DZZ10，DZZ15，DZZ20，DZZ30，DZZ45，DZZ60，DZZ90，DZZ120，DZZ180，DZZ250，DZZ350，DZZ500
Z10-24Z，Z15-24Z，Z20-24Z，Z20-18Z，Z30-24Z，Z30-18Z，Z45-24Z，Z60-24Z，Z90-24Z，,Z120-24Z，Z180-18Z，Z250-18Z，,Z350-18Z，Z500-18Z。
Z10-24B/Z，Z15-24B/Z，Z20-24B/Z，Z20-18B/Z，Z30-24B/Z，Z30-18B/Z，Z45-24B/Z，Z60-24B/Z，Z90-24B/Z，,Z120-24B/Z，Z180-18B/Z，Z250-18B/Z， Z350-18B/Z，Z500-18B/Z。
DZZB10，DZZB15，DZZB20，DZZB30，DZZB45，DZZB60，DZZB90，DZZB120，DZZB180，DZZB250，DZZB350，DZZB500
Z10-24Z/B，Z15-24Z/B，Z20-24Z/B，Z20-18Z/B，Z30-24Z/B，Z30-18Z/B，Z45-24Z/B，Z60-24Z/B，Z90-24Z/B，Z120-24Z/B，Z180-18Z/B，Z250-18Z/B， Z350-18Z/B，Z500-18Z/B
DZW10+WK，DZW15+WK， DZW20+WK，DZW30+WK，DZW45+WK，DZW60+WK，DZW90+WK，DZW120+WK
Z10-24B/T Z15-24B/T Z20-24B/T Z30-24B/T Z45-24B/T Z60-24B/T Z90-24B/T
Z120-24B/T Z180-18B/T Z250-18B/T Z350-18B/T Z500-12B/T
DZZ(T)5 DZZ(T)10 DZZ(T)15 DZZ(T)20 DZZ(T)30 DZZ(T)45 DZZ(T)60 DZZ(T)90 DZZ(T)120 DZZ(T)180 DZZ(T)250 DZZ(T)350 DZZ(T)500
DZT10-18,DZT20-18,DZT30-18,DZT45-18,DZT60-18,DZT90-18,DZT120-18,DZT180-18,DZT250-18,DZT350-18,DZT500-18,DZT800-18,DZT1000-18
|
DZB系列隔爆型多回转电动装置性能参数表 |
|
型 号 |
公称 |
最大控制转矩 |
最小控制转矩 |
输出轴转圈数 |
允许通过阀杆直径 |
手动速比 |
输出转速 |
电机 |
|
DZB5 |
50 |
75 |
≤25 |
150 |
28 |
1∶1 |
18 |
0.12 |
|
DZB10A |
100 |
150 |
≤50 |
160 |
24、36 |
0.25 0.37 |
||
|
DZB15A |
150 |
225 |
≤75 |
|||||
|
DZB20A |
200 |
300 |
≤100 |
40 |
0.55 |
|||
|
DZB20A(Ⅰ) |
28 |
|||||||
|
DZB30A |
300 |
450 |
≤150 |
40 |
24 |
0.75 |
||
|
DZB30A(Ⅰ) |
28 |
|||||||
|
DZB45A |
450 |
675 |
≤225 |
110 |
48 |
24 |
1.1 |
|
|
36 |
1.5 |
|||||||
|
DZB60A |
600 |
900 |
≤300 |
24 |
1.5 |
|||
|
36 |
2.2 |
|||||||
|
DZB90 |
900 |
1350 |
≤450 |
60 |
24 |
2.2 |
||
|
DZB90(Ⅰ) |
48 |
36 |
3.0 |
|||||
|
DZB120 |
1200 |
1800 |
≤600 |
60 |
24 |
3.0 |
||
|
DZB120(Ⅰ) |
48 |
|||||||
|
DZB180 |
1800 |
2160 |
≤900 |
140 |
70 |
25∶1 |
24 |
4.0 |
|
36 |
5.5 |
|||||||
|
DZB250 |
2500 |
3000 |
≤1250 |
24 |
5.5 |
|||
|
DZB350 |
3500 |
4200 |
≤1750 |
75 |
13∶1 |
18 |
7.5 |
|
|
DZB500 |
5000 |
6000 |
≤2500 |
10 |
||||
|
DZB800 |
8000 |
9600 |
≤4000 |
120 |
80 |
90∶1 |
12 |
13 |
|
DZB1000 |
10000 |
12000 |
≤5000 |
100 |
15 |
扬州罗特克牌DZW/Z多回转智能一体化调节型阀门电动装置（又称电动执行机构、电动执行器、电动头），质量保证，产品实行三包，售后服务优良，产品终身保修欢迎咨询洽谈。
DZW/Z多回转一体化智能调节型电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。DZW系列多回转电动装置使用于闸阀、截止阀、节流阀、隔膜阀。它可以准确地按控制指令动作，是对各类阀门、风门实现远控、集控和自动控制的必不可少的驱动装置。该系列产品不仅用于电站，还可以用于石化、冶金、公共事业等
主要型号有： Z10-24W/T Z15-24W/T Z20-24W/T Z30-24W/T Z45-24W/T Z60-24W/T Z90-24W/T Z120-24W/T Z180-18W/T Z250-18W/T Z350-18W/T
特点：
1、 全中文显示：一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。
2、 相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。
3、 缺相保护：具有电源缺相保护功能。
4、控制模式：常规远方控制信号采用4~20mA模拟量信号控制，提供4~20mA信号反馈（可提供特殊量控制）。远方控制信号、反馈信号均与内部实现电气隔离。
5、 禁动延时保护：避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。
6、电子互锁保护：在一个指令正在执行且保持有效，再施加另一个反向控制指令时（即两个指令同时存在并有效），此时电动执行器将停执行完第一个指令后再执行下一个指令。
7、瞬间过力矩保护：当开或关向力矩瞬间被顶开，阀门将停下不动作，即使力矩开关瞬间顶开后闭合，阀门仍不会动作，只有向反向动作一下，即可解除过力矩保护。
8、现场远控切换：现场远控可自由切换，使用户调试、维护方便快捷。
