  • 产品型号(Product model):TFT3.5全视角IPS
  • 分辨率(Resolution):320*480
  • 面板尺寸(Panel size):3.5英寸
  • 视角:IPS全视角,高亮背光,高对比度,阳光下清晰可视
  • 驱动芯片(Drive chip):ILI9481
  • 接口连接方式(Interface PIN):40PIN插接,排线间距:0.5mm
  • 接口方式(Interface type) :MCU I8080 8BIT/16BIT,SPI-3WIRE/4-WIRE
  • 活动区域(Active area):48.96*73.94mm
  • 产品厚度(thickness):3.45 mm MAX
  • 触摸类型(Touch type):可带触摸(RTP)
  • 工作温度:-20~+70°C

产品图片:

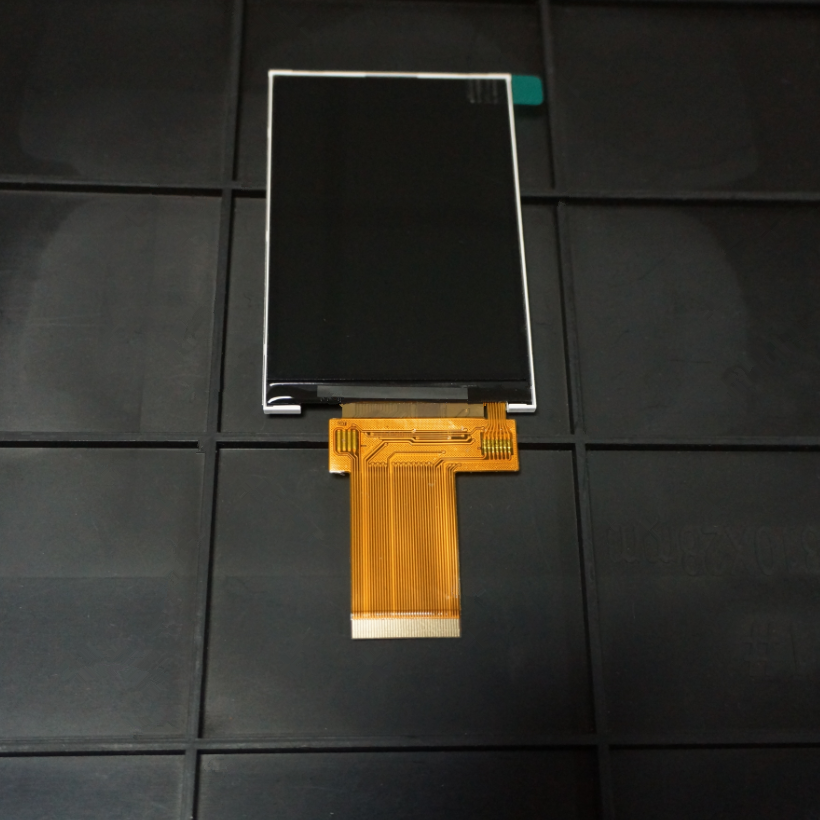

正面图:

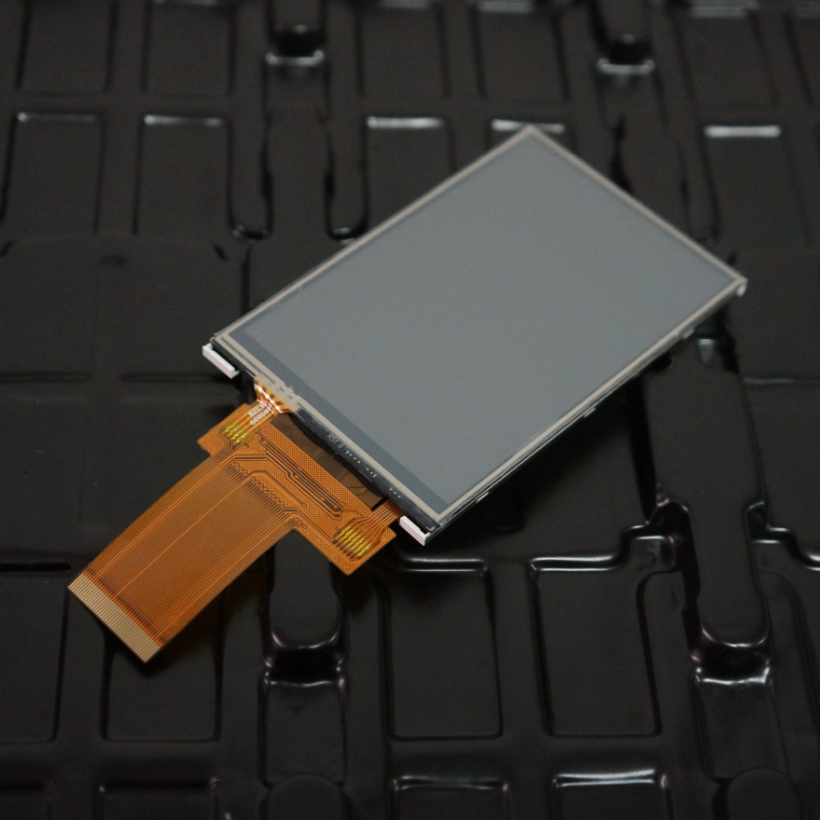

带触摸正面图:

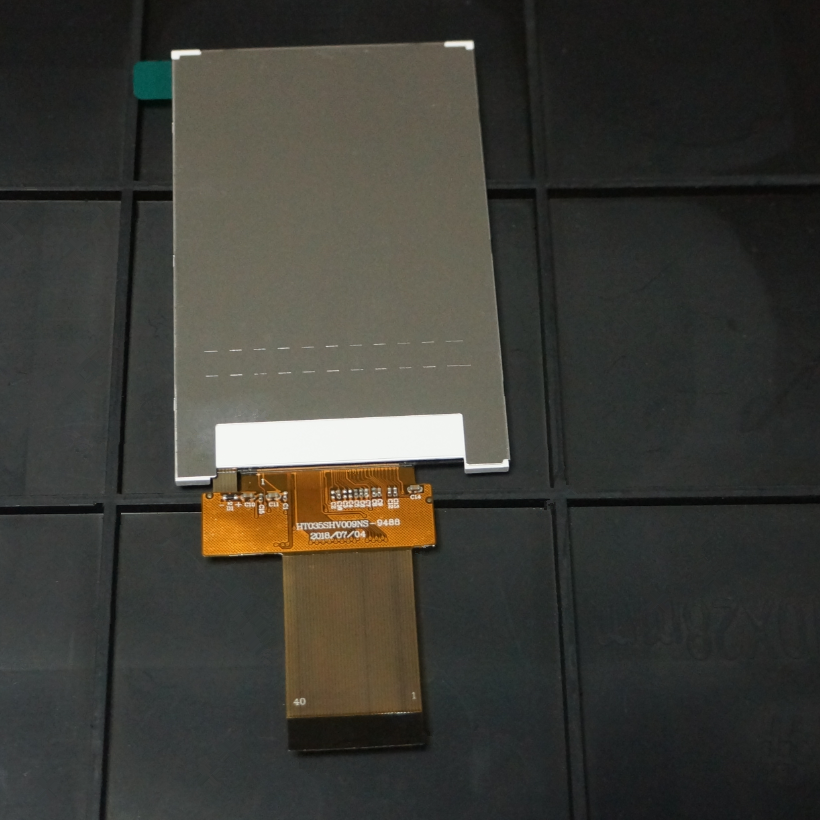

背面图:

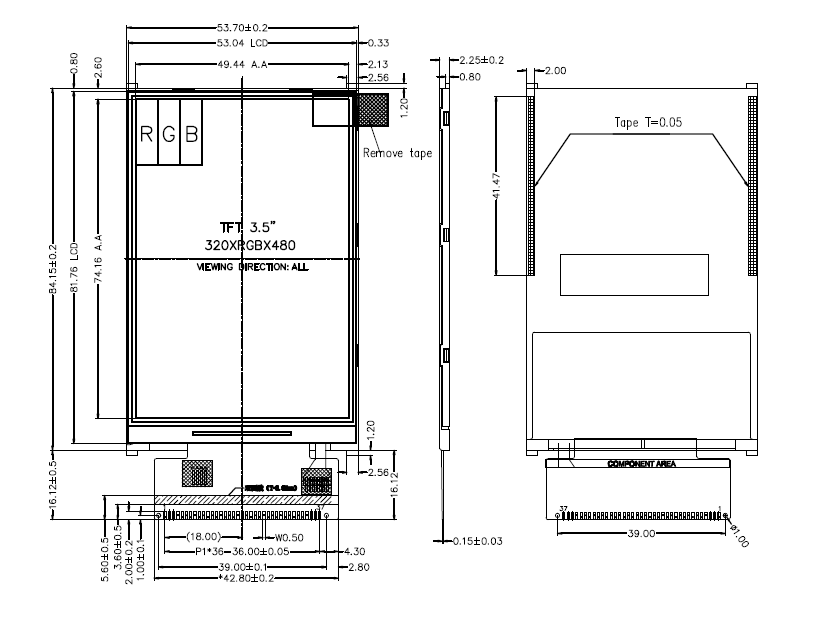

结构图:








显示屏接口定义:

 口号

代码

说明描述

1-4

XL/YU/XR/YD

触摸屏TP信号线输入端,不用时悬空.

5

GND

Ground(0V)

6

VCC

系统电压3.3V

7

VCC

系统电压3.3V

8

TE

帧同步信号输出端,不用时悬空.

9

CS/SPI_CS

显示屏幕片选信号输入端。

当片选信号为"L"时,数据/指令 I/O口使能。

10

RS/SPI_A0

作为指令/数据 选择端口“H” : 数据 “L” : 指令。

11

WR/SPI_SCL

使用MCU接口时,作为写信号输入端;

使用串口SPI接口时,作为:SPI时钟信号输入端.

12

RD

使用MCU并口接口时,作为读信号输入端.

使用串口SPI接口时,直接接到VCC端.

13

SPI_SDA

使用MCU并口接口时,直接接到GND.

使用串口SPI接口时,串口数据输入端.

14

SPI_SDO

使用MCU并口接口时,不用要悬空.

使用串口SPI接口时,串口输出端.

15

/RESET

复位信号输入端。当上电后必须进行复位。

16

GND

Ground(0V)

17-32

DB0-DB15

数据线输入端

33

LEDA

背光正极3.3V输入端

34-36

LEDK

背光负极输入端

37

GND

Ground(0V)

38

IM0

数据端口选择,常用8位,16位,串口SPI:如下(建议在主 板上IM0,IM1,IM2端口上:各放两个电阻:一个上拉到VCC,一个下拉到GND,灵活使用贴元件处理)

IM0接地(GND,IM1接高(VCC,IM2接地(GND:

16位接口:DB0-DB15

IM0接高(VCC,IM1接高(VCC,IM2接地(GND:

8位接口:DB0-DB7;其它DB8-DB15接地.

IM0接高(VCC,IM1接地(GND,IM2接高(VCC:

3-line SPISDA,SDO ,其它DB0-DB15接地.

IM0接高(VCC,IM1接高(VCC,IM2接高(VCC:

4-line SPISDA,SDO ,其它DB0-DB15接地.

39

IM1

40

IM2
