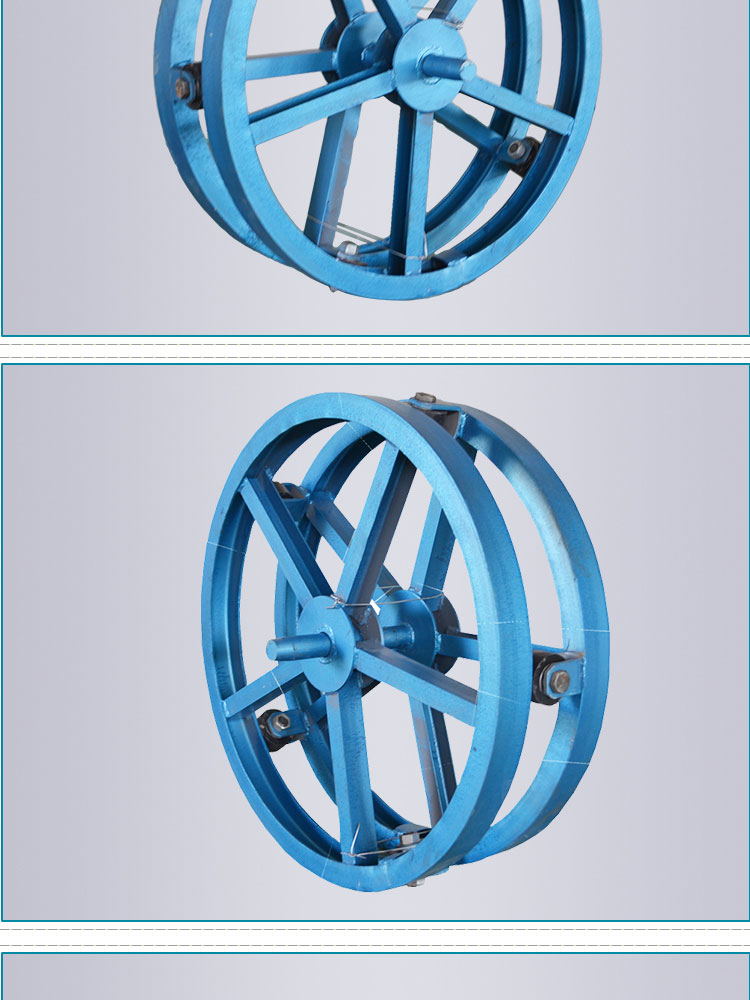

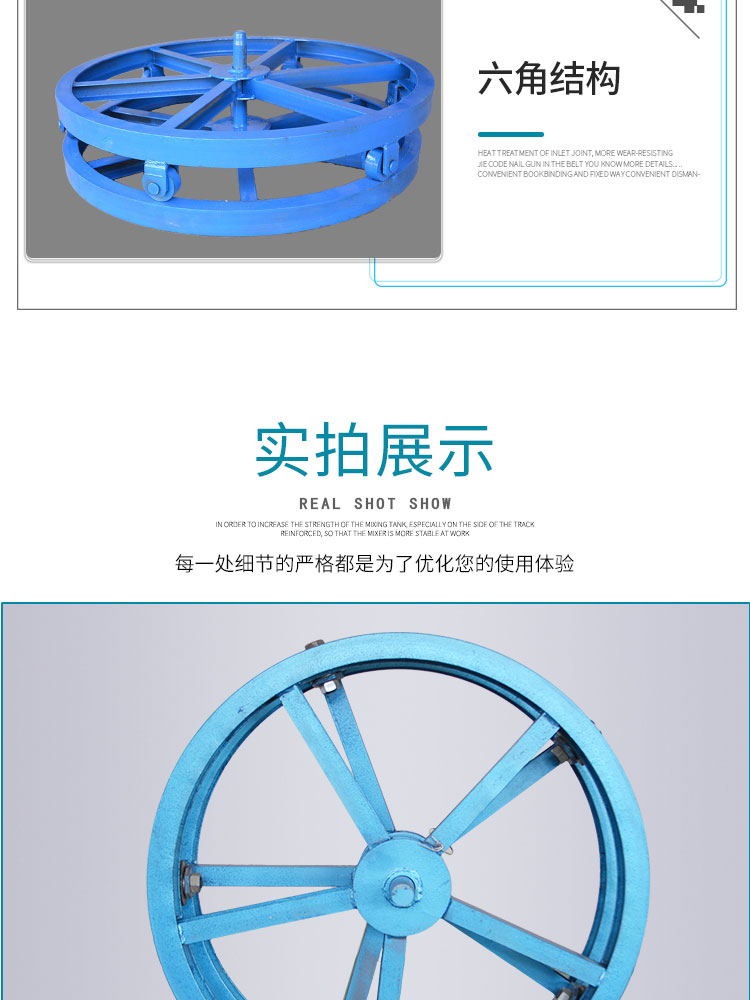

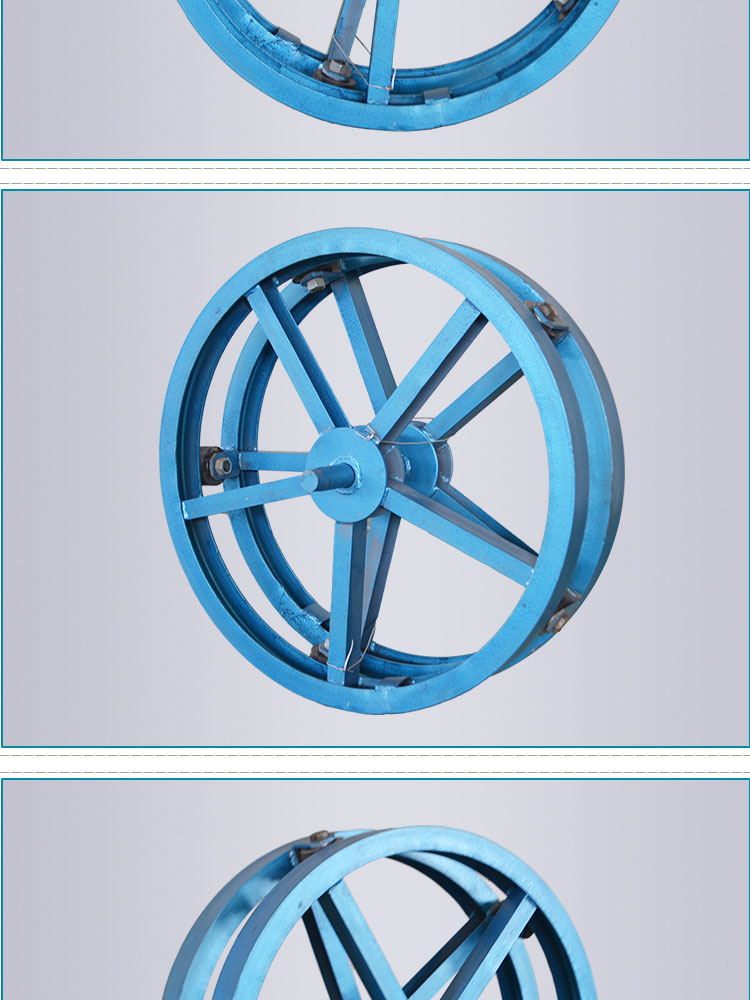

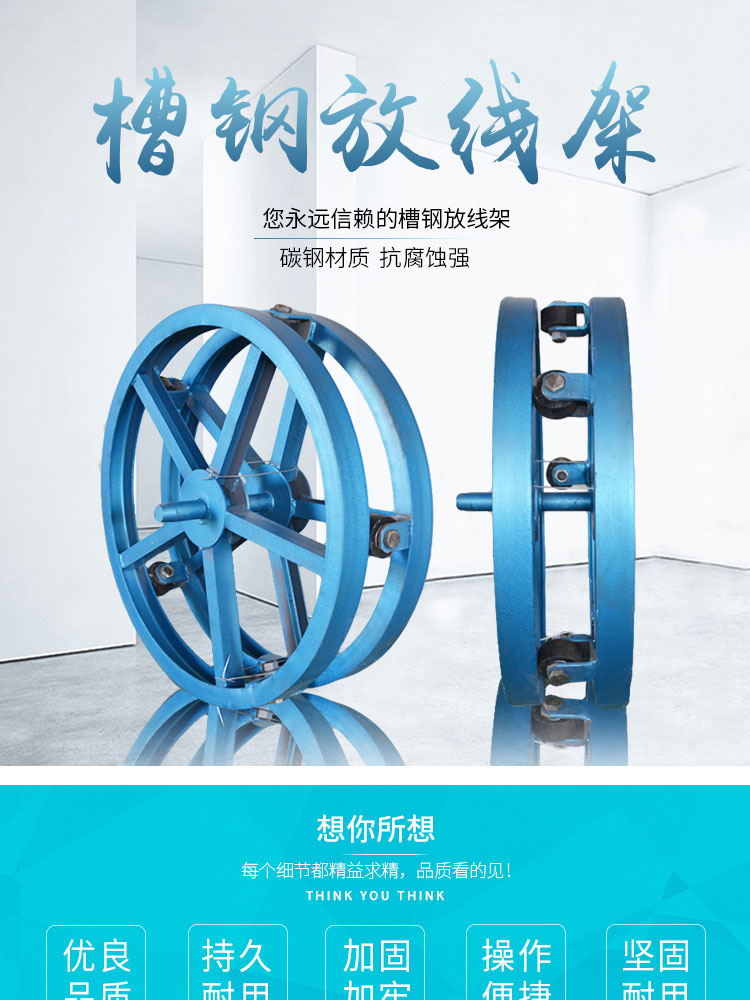

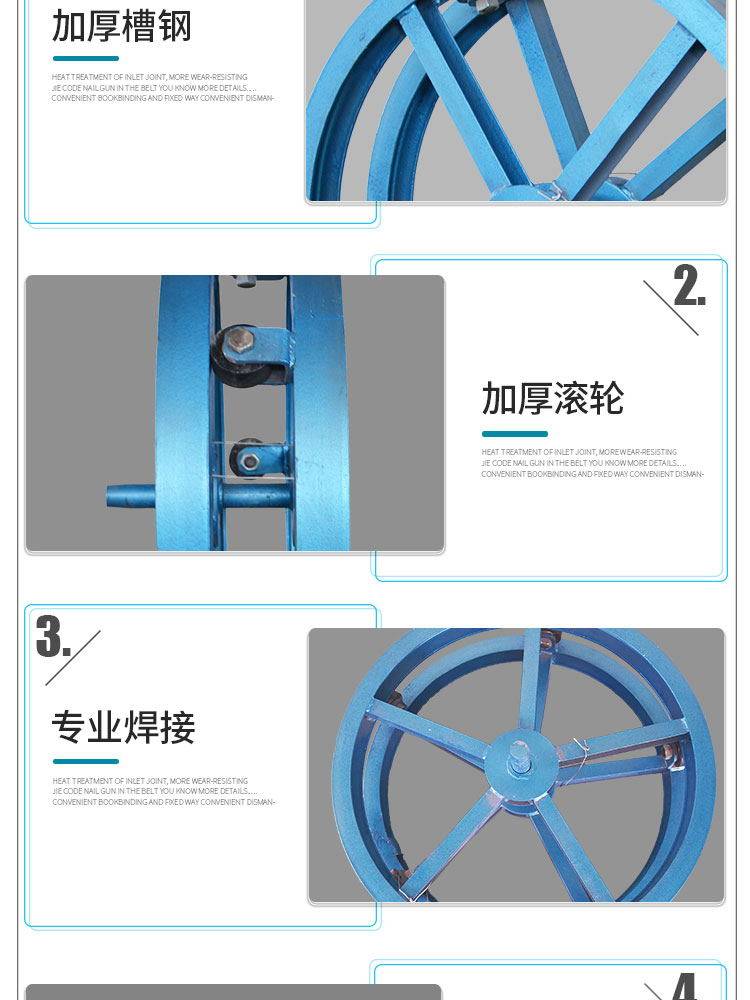

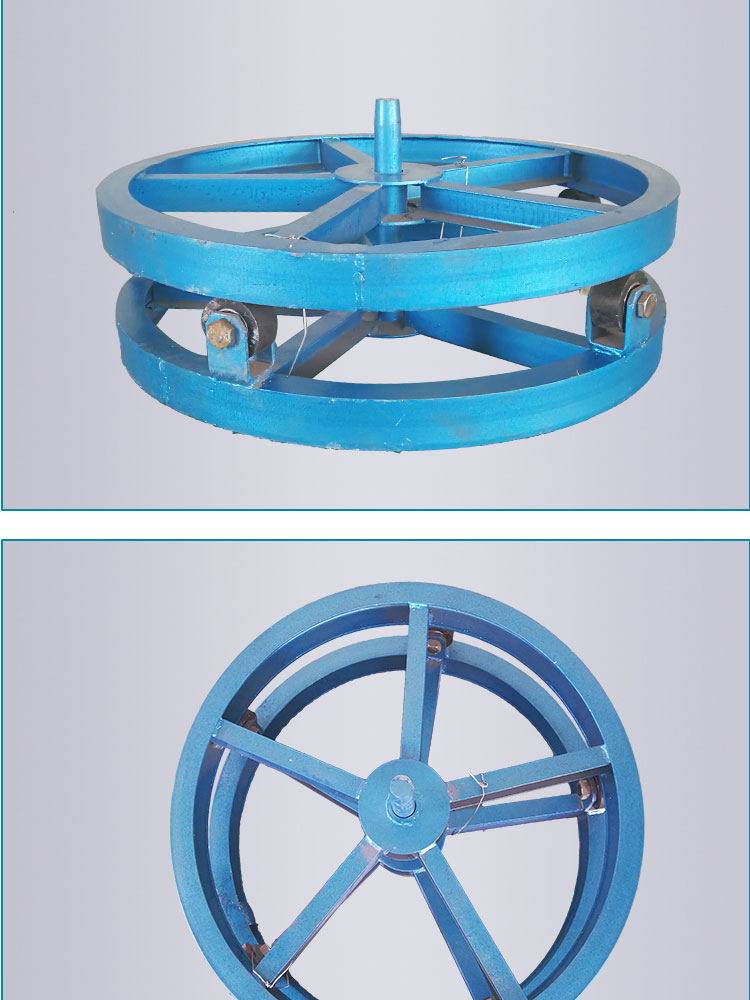

槽钢放线架 电缆放线盘 绕线盘

槽钢式液压放线架 三角支架液压放线架用途：用于线路施工中，延放导线时搁置正盘导线，起升高度可灵活调整。

特点：采用液压系统，轻巧耐用，适合人力放线使用。

电缆放线架分类

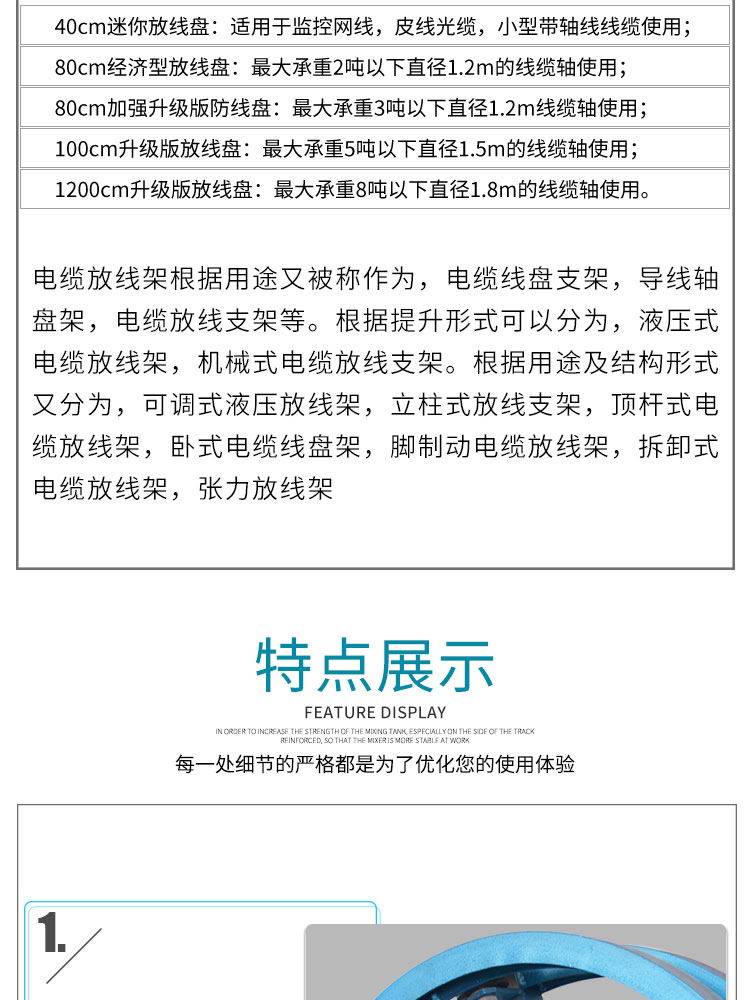

槽钢式液压放线架 三角支架液压放线架根据用途又被称作为，电缆线盘支架，导线轴盘架，电缆放线支架等。根据提升形式可以分为，液压式电缆放线架，机械式电缆放线支架。根据用途及结构形式又分为，可调式液压放线架，立柱式放线支架，顶杆式电缆放线架，卧式电缆线盘架，脚制动电缆放线架，拆卸式电缆放线架，张力放线架。根据负载能力分为：3T电缆放线架，5T电缆放线架，10T电缆放线架，15T电缆盘轴支架，20T电缆线盘支架及更大吨位的线缆盘放线支架。电缆线盘支架可适用的电缆盘直径范围为：600mm-3800mm.用户可根据电缆盘的直径及吨位选择合适电缆放线架。

可拆卸载式电缆放线架

用途：适用于张力放线施工中支撑电缆盘，备有刹车装置，可调节放线速度，可拆叠。 产品编号 额定负荷 适用盘径mm 试用盘宽mm 轴杆直径mm 自重 LT-0507 3T 1400-2100 1200 60 120kg LT-0508 5T 1600-2400 1200 76 180kg

背负式放线架

放线盘可以快速拆装，以便于更换线缆，背带为宽的棉纶纤维带，因此工资过人员放线作业时比较方便舒服，不容易疲劳。 型号 自重 绕缆盘尺寸 LT1210 4.5kg 250250mm

钢丝绳收放线架

产品编号 型号 线盘尺寸mm 重量kg 架 盘 底径 外径 盘宽 架 盘 LT1207A LT1207B SDJ1 220 380 340 12 13 LT1208A LT1208B SDJ2 420 720 640 12 30 LT1209A LT1209B SDJ3 400 850 640 16 40

大型液压放线架

用途：适用于电缆线盘的支撑液压顶升，底部有脚轮便于移动。 产品编号 额定负荷 适用盘径mm 适用盘宽mm 轴杆直径mm 自重 LT0401 5T Ф600Ф2400 ≦1600 Ф76 126k LT0402 10T Ф600Ф2800 ≦1800 Ф120 1190k LT0403 15T Ф600Ф3200 ≦2000 Ф140 246k

梯形液压放线架

用途：适用于电缆线盘的支撑梯式结构，可以使用多种线盘规格。 产品编号 额定负荷 适用盘径mm 适用盘宽mm 轴杆直径mm 自重 LT0407 3T Ф700Ф2100 ≦1500 Ф60 90kg LT0408 5T Ф700Ф2400 ≦1700 Ф76 130kg LT0409 8T Ф700Ф2800 ≦1800 Ф120 210kg

液压多孔放线架

用途：适用于室外地下电缆放线作业、高空架线、室内配电盘施工配线等。 产品编号 额定负荷 适用盘径mm 适用盘宽mm 轴杆直径mm 自重 LT0410 10T Ф1800Ф2800 ≦1800 Ф120 210kg LT0411 15T Ф1800Ф3200 ≦2200 Ф120 260kg LT0412 20T Ф1800Ф3600 ≦2400

液压放线架

用途：适用与电缆敷设中支撑电缆盘，本机利用液压千斤顶作为提升动力，操作简便耐用。 产品编号 额定负荷 适用盘径mm 适用盘宽mm 轴杆直径mm 自重 LT0404 3T Ф1400Ф2200 ≦1400 Ф60 70kg LT0405 5T Ф1600Ф2400 ≦1600 Ф76 95kg LT0406 8T Ф1800Ф2800

螺旋式放线架

用途：适用于线路施工中延放导线时支撑线盘，起升高度可按要求调整，运输方便。 产品编号 额定负荷 适用盘径mm 适用盘宽mm 轴杆直径mm 自重 LT0501 1T Ф700Ф1150 ≦1000 Ф60 30kg LT0502 3T Ф1300Ф2100 ≦1400 Ф76 40kg LT0503 5T Ф1500Ф2300 ≦1600
