商品详细描述
中压环网柜优质开关柜厂家开关柜
是否进口 加工定制 货号 153
品牌 其他 型号 中压环网柜XGN15—12 是否跨境货源

江苏天源华威电气设备有限公司详情_01

江苏天源华威电气设备有限公司详情_07

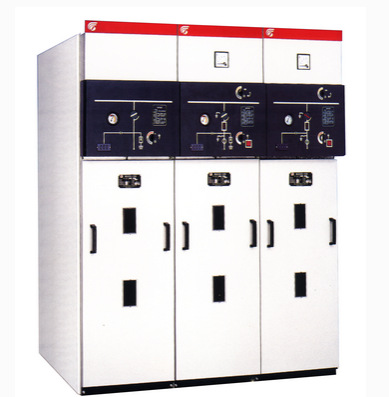

中压环网柜XGN15—12

图片5江苏天源华威电气设备有限公司详情_03XGN15—12户内箱式固定交流金属封闭环网开关设备(以下简称环网柜)是消化吸收国外先进技术,结合我国的供电要求,由我公司自行设计、研制而成的,适用于城市电网改造和建设需要的新一代高压电器产品。该产品经型式试验和长期的试运行考核,性能达到了IEC298《交流金属封闭开关设备和控制设备》和GB3906《3—35KV交流金属封闭开关设备》标准,并有满足两部要求的可靠的防误操作措施,且具有体积小、重量轻、操作简单、操作力小、有明显断口点、使用安全、维护方便、质量稳定可靠,不会造成火灾及事故、占地面积小等特点。经与国外有关资料对比分析和专家鉴定,产品主要技术参数已达到国外同类产品水平。

1  主要用途和适用范围

1.1  环网柜适用于厂矿、住宅小区、高层建筑、学校、公园等的三相额定电压12KV,额定频率50Hz的配电系统,作为接受和分配电能之用。可用于环网供电和终端供电。

1.2正常使用环境条件

    a.环境温度:上限+40~C,下限—25~C;

    b.相对湿度日平均值不大于95%,月平均值不大于90%;

    c.海拔不超过1000m;

d.没有火灾、危险、严重污秽·、化学腐蚀及剧烈振动场所料,顶板、面板及侧板由钢板制造。

2技术数据

2.1 额定参数见下表

序号

名称

单位

参数

1

额定电压

KV

12

2

额定电流

A

630

3

额定频率

Hz

50

4

额定短路关合电流

KA

50

5

额定短时耐受电流

KA/

20

6

额定短时持续时间

S

3

7

接地回路额定短时耐受电流

KA/S

20

8

1min工频耐受电压,对地,相间/隔离断口(有效值)

KV

42/48

9

雷电冲击耐受电压,对地,相间/隔离断口(峰值)

KV

75/85



4 结构

4.1 外壳

    环网柜的外壳由基本骨架、顶板、面板、侧板等组成封闭结构,,顶板、面板及侧板由钢板制造。

  4.2  布局

    环网柜顶部为母线室,母线室前面为仪表室,采用钢板或绝缘板隔开。柜上部为负荷开关室,中下部为电缆出线和其它电器元件室。

  4.3  主要元件

    环网柜的主要元件有负荷开关、接地开关、熔断器、电流互感器、电压互感器、避雷器和高压带电显示器等。

  4.4  仪表室

    仪表室内可安装电压表、电流表、转换开关、继电器指示灯及操作元件。在仪表室底部的端子 板上可装设二次回路的端子排及保护熔断器等。计量柜的仪表室体积增大,可装设有功、无功电度 表、峰谷表等。

  4.5  机械联锁

    环网柜内的负荷开关、接地开关、门板、绝缘隔板之间设有联锁装置,它们之间操作关系如下:

    a负荷开关合闸时,接地开关无法合闸,前下门无法打开。

    b负荷开关分闸时,接地开关可以分合闸,当接地开关处于合闸时,绝缘隔板插人后,前下门板可以打开。

    c接地开关合闸时,负荷开关无法合闸,隔板插入后,前下门可以打开。

    d接地开关分闸时,负荷开关可以分合闸,前下门板无法打开。

    e在没有接地开关的方案中,前门只有在负荷开关分闸、绝缘隔板插入时方能打开。

    f电缆进线柜中,在进线有电时,无论负荷开关处于合闸或者分闸,接地开关由电磁锁控制而无法合闸、门板也无法打开。

    g在双电源进线二台开关设备负荷开关上设置机械联锁确保单台供电。
