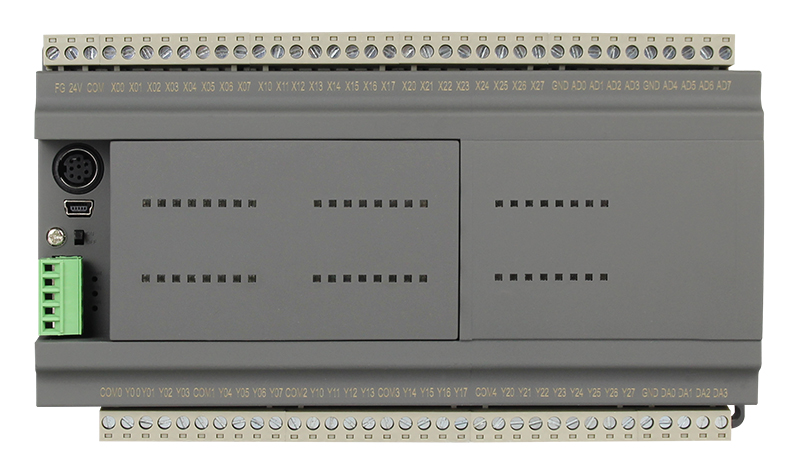

天津顾美CX3G-48MT/MR

厂商 ：天津佳蒙自动化有限公司

天津市 天津市
  • 主营产品：
  • 触摸屏plc一体机
  • 紫日变频器
  • 板式plc
联系电话 ：15620096610
商品详细描述

联系方式：马小姐

地址：天津市东丽区中国北方五金城正门左侧佳蒙自动化（原招商中心）

固定电话：4004-23332

手机：13389962792（同微信）

邮箱：1417608756@qq.com

工作QQ：1417608756


选装说明：

AD模拟量输入最多24路可选，AD模拟量输入最多可做24路。需要做6路AD模拟量输入，则拍6个“AD模拟量输入”；

DA模拟量输出最多8路可选，DA模拟量输出最多可做8路。需要做4路DA模拟量输出，则拍4个“DA模拟量输出”；

选装485口最多2个，选装485口需要几个拍几个；

选装232口最多1个；

高速脉冲常规8路 Y0-Y3 为100KHz，Y4-Y7 为10KHz;高速计数+高速脉冲总发不能超过480KHz

如需要做4路100K，需要拍4个“高速脉冲输出100K”；

高速计数常规6路单相60KHz 或2 路AB(Z)相60KHz+1 路10KHz，高速计数单相60K最多最多可做6路，需要6路高速计数单相60K，则拍6个“高速计数单相60K可选”

高速计数AB相2倍频多路60K，高速计数AB相2倍频做多可做2路60K，需要几路则拍几路。

 型号规格：

CX3G-48MT/MR/MRT(-8AD4DA-485/232)
注：MT 为晶体管输出(最大负载:500mA)；MR 为继电器输出(最大负载:5A)；MRT 为继电器晶体管混合输出
开关量最多24入24出，模拟量最多8 入4出

模拟量输入类型有:  0-10V/0-5V/4-20mA/0-20mA/PT100/K 型热电偶/NTC10K 以及其他特殊规格

输出有： 0-10V/ 0-5V/0-20mA/4-20mA 可选
通讯口：自带两个 PLC 编程口(1 个 MiniB 型 USB 口，下载速度更快；1 个 232 编程口，接口端子为 8 孔鼠标头母座)
通讯口总数为 2 个。默认为 2 个 485；
或定制为 1 个 485、1 个 232；
或定制为 1 个 485,1 个 CAN；
或定制为 1 个 232,1 个 CAN；

高速计数输入常规6路单相60KHz 或2 路AB(Z)相60KHz+1 路10KHz
高速脉冲输出支持高速脉冲。常规8路 Y0-Y3 为100KHz，Y4-Y7 为10KHz;高速计数+高速脉冲总发不能超过480KHz

外形尺寸：195*90*36mm
开孔尺寸：187*99mm

安装方式：DIN 导轨(35mm 宽)安装、固定孔安装

更多规格批量可定制。



DCX3G系列是板式PLC，是不加外壳的CX3G PLC，性能通CX3G

选型目录：

产品类型

CX3G-24M（-6AD4DA）

CX3G-32M(-2AD2DA)

CX3G-48M
(-8AD4DA)

CX3G-34M
(-12AD8DA)

CX3G-64M
(-16AD8DA)

CX3G-80M
(-4AD4DA)

产品图片

外形尺寸

125*90*36mm

125*90*36mm

195*90*36mm

285*90*36mm

开孔尺寸

117*99mm

117*99mm

187*99mm

277*99mm

安装方式

固定孔安装和35MM标准导轨安装

开关量点数

最多12入12出

最多16入16出

最多24入24出

最多18入16出

最多32入32出

最多40入40出

输入输出  电平

输出MT：低电平NPN,COM接负。
输出MR：常开干接点
输入：无源NPN，公共端隔离

开关量输出类型

继电器MR/晶体管MT/混合输出MRT
晶体管输出最大负载500mA；继电器输出最大负载5A

高速计数
输入

常规6路单相60KHz 或2 路AB(Z)相60KHz+1 路10KHz

高速脉冲
输出

常规8路 Y0-Y3 为100KHz，Y4-Y7 为10KHz;
高速计数+高速脉冲总发不能超过480KHz

模拟量

模拟量输入类型有0-10V/0-5V/4-20mA/0-20mA/PT100/K型热电偶/NTC10K以及其他特殊规格

模拟量输出类型有0-10V/ 0-5V/0-20mA/4-20mA可选

最多6入4出

最多2入2出

最多8入4出

最多12入8出

最多16入8出

最多4入4出

通讯口

自带两个PLC编程口(1个MiniB型USB口，下载速度更快；1个232编程口，接口端子为8孔鼠标头母座)

通讯口总数为2个。默认为2个485；
或定制为1个485、1个232；
或定制为1个485,1个CAN；
或定制为1个232,1个CAN

通讯口总数为3个。默认2个485，1个CAN；
或定制为1个485、1个232、1个CAN

编程软件

兼容WORKS 2/GX Developer8.86版本

 常见型号规格：CX3G-24MT/MR/MRT(-6AD4DA -485/232)       CX3G-32MT/MR/MRT(-2AD2DA -485/232)
                         CX3G-34MT/MR/MRT(-12AD8DA -485/232)      CX3G-64MT/MR/MRT(-16AD8DA -485/232)
                         CX3G-80MT/MR/MRT(-4AD4DA -485/232)

详细资料参考：《COOLMAY CX3G系列PLC编程手册》
支持中断、直线圆弧插补、PID自整定；32K步程序容量，32K个掉电保持寄存器。

 编程软件：兼容三菱PLC编程软件GX8.86和WORKS 2
