Coolmay PLC一体化方案通过把一个控制器，操作界面，输入/输出和模拟量控制集成为一个紧凑型单元，为设备制造商，集成商和最终用户提供了更好的解决方案，并得到青睐。由于一体机易于使用，节约成本和灵活性，让人们越来越多的关注一体化控制器。

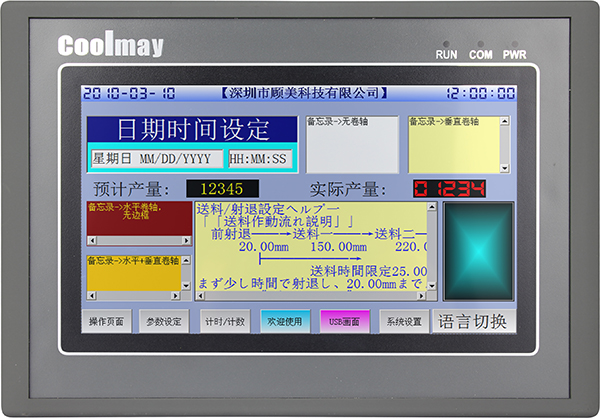

COOLMAY 触摸屏PLC一体机是开发生产的集开关量模拟量温度触摸屏显示于一体的产品，它具有功能强大，高度集成，节省安装空间和维护成本，并可按客户要求灵活定制的特点，是传统触摸屏和PLC的升级换代产品。
▲如果您不清楚自己选用的型号，请告诉客服您需要开关量几入几出，继电器输出还是晶体管输出还是混合输出？模拟量几入几出，什么类型的模拟量输入和输出？高速输入/高速脉冲输出/通讯口有没有要求？客服可以帮您选型。
EX3G系列一体机选型表
|
产品类型 |
EX3G-43HA/HB |
EX3G-43(50)KH/KHA |
EX3G-70KH/KHA |
EX3G-100HA |
|---|---|---|---|---|
|
产品图片 |
|
|
|
|
|
|
|
|
|
|
外形尺寸 |
134*102*30mm |
150*93*32mm |
226*163*35.6mm |
275*194*36mm |
| 开孔尺寸 | 119*93mm | 143*86mm |
218*153mm |
261*180mm |
|
功耗 |
4-6W |
4-6W/5-7W |
6-7W |
6-8W |
|
触摸屏部分 |
||||
|
特性 |
6万真彩电阻触摸屏 |
|||
|
显示尺寸 |
97*56mm |
97*56/108*65mm |
154*87mm |
222*133mm |
|
分辨率 |
480*272 |
43KHB：480*272 |
70KHA:1024*600 |
1024*600 |
|
运行内存 |
HA/KHA:64MB;HB:32MB |
HA/KHA/KHAS:128MB;KH:64MB |
||
|
存储内存 |
128MB |
|||
|
操作系统 |
HA/KHA:WINCE 7.0版本；H/HB/KHB:无操作系统 |
|||
|
CPU |
HA/KHA:CORTEX A8 720MHz-1GHz; HB:ARM9内核216MHz |
HA/KHA:CORTEX A8 720MHz-1GHz; |
||
| 通讯口 |
自带1个触摸屏下载口,1个USB口 |
|||
|
屏上可选装1个232 |
屏上可选装1 个232 或1 个485，可选装网口（和PLC 网口不能共存） | |||
|
编程软件 |
CoolMayHMI 触摸屏编程软件 |
|||
|
PLC部分 |
||||
|
开关量点数 |
最多12入12出 |
最多30入30出(MR28个) |
||
|
输入输出电平 |
输出MT：低电平 NPN,COM 接负；输出 MR：常开干接点；输入：无源 NPN，公共端隔离 |
|||
|
开关量输出类型 |
继电器MR/MOS管 |
继电器MR/晶体管MT/混合输出MRT |
||
|
高速计数输入 |
EX3G系列PLC一体机常规6路单相60KHz 或2 路AB(Z)相60KHz+1 路10KHz； |
|||
|
高速脉冲输出 |
常规8路 Y0-Y3 为100KHz，Y4-Y7 为10KHz; (注:EX3G-43HB常规8路10K) 高速计数+高速脉冲总发不能超过480KHz； |
|||
|
模拟量 |
模拟量输入类型有EKSTJ 型热电偶(可支持负温)/PT100/PT1000/NTC10K/NTC50K/NTC100K/0-10V/0-5V/0-20mA/4-20mA 或混合型以及其他特殊规格（7 寸和10 寸可选-5V~5V 和-10V~10V） |
|||
|
模拟量输出类型有0-10V/0-5V/0-20mA/4-20mA或混合型可选 |
||||
|
最多4入2出 |
最多16入8出 |
|||
|
通讯口 |
自带两个PLC编程口（1个MiniB型USB编程口，下载速度更快；1个232编程口） |
|||
|
可选装2个485 |
可选装1 个485 或2 个485（选装2 个485 时，其中一个485 由默认的232 特殊更改而成）,可选装CAN 口,网口（和触摸屏网口不能共存）,可选装WIFI（会占用默认的232 口） | |||
|
编程软件 |
兼容三菱PLC编程软件GX Developer8.86和WORKS 2 |
|||
|
常见型号规格： EX3G-43HB/43KH/43KHA/50KH/50KHA- 16MR/24MR/24MT(-4AD2DA-485P/232H)
EX3G-70KH/KHA/100HA-16MR/24MR/44MT/44MRT(-16AD8DA-485P/232H)
《COOLMAY触摸屏PLC一体机编程手册》 《触摸屏PLC一体机用户手册》 |
||||
显示： 6万真彩电阻触摸屏，,支持U盘存储，支持WINCE系统，可选装网口
PLC： 开关量最多30入30出；模拟量最多16入8出

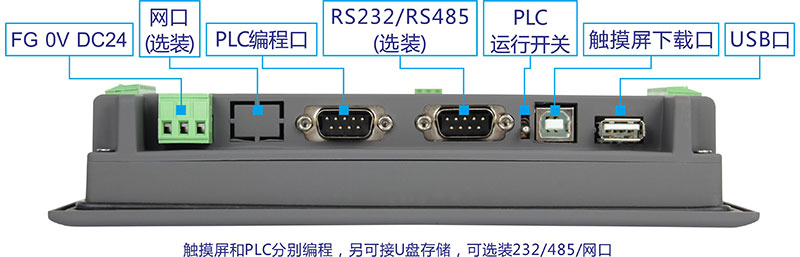

通讯口：自带1个232编程口，1个触摸屏下载口，1个USB口；触摸屏可选1个232口或1个485口，PLC可选1个232口或1个485口
编程软件
PLC：兼容三菱PLC编程软件GX8.52和WORKS 2
触摸屏：《CoolMayHMI 触摸屏编程软件》
▲如果您不清楚自己选用的型号，请告诉客服您需要开关量几入几出，继电器输出还是晶体管输出还是混合输出？模拟量几入几出，什么类型的模拟量输入和输出？高速输入/高速脉冲输出/通讯口有没有要求？客服可以帮您选型。
EX2N系列一体机选型表
|
基本版 |
EX2N-43H系列 |
EX2N-43KH/50KH |
EX2N-70H系列 |
EX2N-100HA系列 |
|---|---|---|---|---|
|
升级版 |
EX2N-43HA系列 |
EX2N-43KHA/50KHA |
EX2N-70HA(S)系列 | |
|
产品图片 |
|
|
|
|
|
|
|
|
|
|
|
外形尺寸 |
134*102*30mm |
150*93*32mm |
212*148*40mm |
275*194*36mm |
|
开孔尺寸 |
119*93mm |
143*86mm |
194*138mm |
261*180mm |
|
触摸屏部分 |
||||
|
特性 |
6万真彩电阻触摸屏，支持U盘存储，支持WINCE系统，可选装485/232/网口/音频 |
|||
|
显示尺寸 |
97*56mm |
97*56/108*65mm |
154*87mm |
222*133mm |
|
分辨率 |
480*272 |
43KH：480*272 |
H/HAS：800*480 |
1024*600 |
|
运行内存 |
H系列为64MB，HA(S)系列为128MB |
|||
|
存储内存 |
128MB |
|||
|
通讯口 |
自带1个触摸屏下载口,1个USB口
|
|||
|
屏上可选装1个232 |
屏上可选装一个485或者232 |
|||
|
编程软件 |
CoolMayHMI 触摸屏编程软件 |
|||
|
PLC部分 |
||||
|
开关量点数 |
最多12入12出 |
最多24入20出（继电器输出最多18个） |
||
|
输入输出电平 |
低电平NPN,COM接负 |
|||
|
开关量输出类型 |
继电器MR/晶体管MT/混合输出MRT，晶体管输出最大负载500mA；继电器输出最大负载5A |
|||
|
高速计数输入 |
常规2路单相计数(X0/X3)或2路AB相计数（X0-X1/X3-X4）10KHz
|
|||
|
最多可特殊定制成6路单相计数（4路100KHz、2路10KHz） 或3路AB相计数（2路100KHz、1路10KHz）或3路ABZ相计数(1路100KHz 、2路5-10KHz) |
||||
|
高速脉冲输出 |
高速脉冲输出常规4路20KHz，Y0/Y1/Y6/Y7 |
|||
|
可特殊定制4路200KHz |
可特殊定制5路200KHz，第5路为Y10 |
|||
|
高速计数输入 |
模拟量输入类型有0-10V/4-20mA/0-20mA/PT100/PT1000/EKSJ型热电偶/NTC10K/NTC50K/NTC100K以及其他特殊规格 |
|||
|
模拟量输出类型有0-10V/0-5V/0-20mA或混合型可选 |
||||
|
最多4入2出 |
最多12入8出 |
|||
|
高速脉冲输出 |
高速脉冲输出常规4路20KHz，Y0/Y1/Y6/Y7 |
|||
|
可特殊定制4路200KHz |
可特殊定制5路200KHz，第5路为Y10 |
|||
|
模拟量 |
模拟量输入类型有0-10V/4-20mA/0-20mA/PT100/PT1000/EKSJ型热电偶/NTC10K/NTC50K/NTC100K以及其他特殊规格 |
|||
|
模拟量输出类型有0-10V/0-5V/0-20mA或混合型可选 |
||||
|
最多4入2出 |
最多12入8出 |
|||
|
通讯口 |
自带1个232编程口 |
|||
|
PLC可选装1个485口 |
PLC可选1个232口或1个485口 |
|||
|
编程软件 |
兼容三菱PLC编程软件GX8.52和WORKS 2 |
|||
|
常见型号规格：EX2N-43H(A)/43KH(A)/50KH(A)-10/16/20/24MT/MR/MRT(-4AD2DA-485P/232H) |
||||
