商品详细描述
上海桂伦自动化设备有限公司038销售员：万义龙
QQ账号：2851001735
电话：021-51688715-8011
手机：13816071149
传真：021-51688715-8011
主营品牌，P+F(倍加福）,PHOENIX（菲尼克斯），SICK（施克），KOYO（光洋），BALLUFF（巴鲁夫），TURCK（图尔克），邦纳
我公司是专业做进口自动化备件十二年的公司，是德国倍加福代理，倍加福,MTL,菲尼克斯库存量全国少有。您可以了解一下！！！

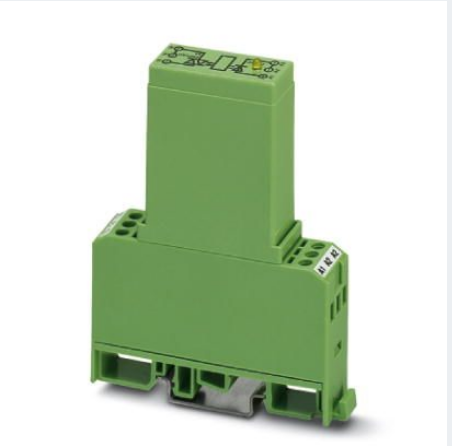

固态继电器模块 - EMG 17-OV- 24DC/240AC/3 - 2954235
大功率固态继电器，在输入及输出电路中带LED和保护电路，输入：24 V DC，输出：48 - 280 V AC/最大3 A
关键商业数据
Orderkey
2954235
包装单位
10 STK
Sales key
CK61C3 -
目录页
页 141 (IF_2011)
GTIN
4017918084899
单件重量（不含包装）
81.360 g
尺寸
宽度
17.5 mm
高度
75 mm
深度
102 mm
返回顶部
环境条件
环境温度（运行）
-20 °C ... 60 °C
环境温度（存放/运输）
-20 °C ... 70 °C
保护等级
IP20
返回顶部
输入数据
额定输入电压 UN
24 V DC
相对于UN的输入电压范围
0.8 ... 1.2
输入电压范围
19.2 V DC ... 28.8 V DC
开关阈值“0”信号，参考UN
≤ 0.4
开关阈值“1”信号，参考UN
≥ 0.8
UN下的典型输入电流
3.6 mA
典型响应时间
10 ms
典型关闭时间
10 ms
工作电压显示
黄色LED
保护名称
极性保护
浪涌保护

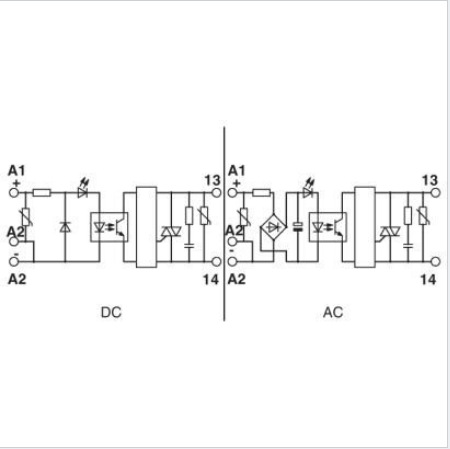

保护电路/组件
极性保护二极管
压敏电阻
发送频率
25 Hz
返回顶部
输出数据
额定输出电压
240 V AC
输出电压范围
48 V AC ... 280 V AC (50 Hz ... 60 Hz)
限制连续电流

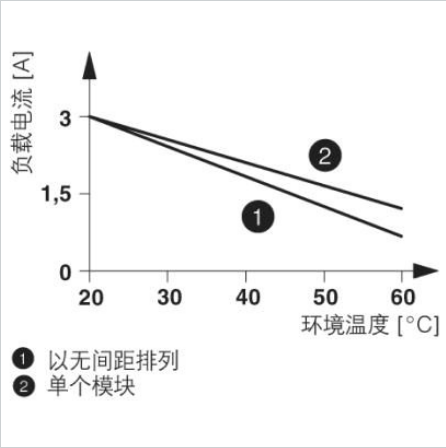

3 A (参见温度负荷曲线)
最小负载电流
50 mA
漏电流
4 mA (处于断开状态)
电涌电流
160 A (t=10ms)
最大负载值
128 A2s (I2xt 其中t=10ms)
峰值静态电压
600 V (周期性峰值反向电压)
最大限制连续电流下的电压降
≤ 1 V

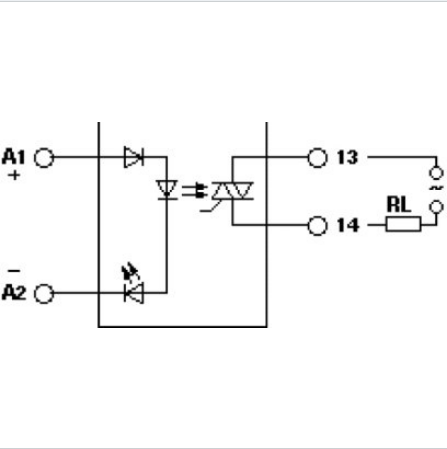

输出电路
2线连接，浮地
保护名称
RC元件
浪涌保护
保护电路/组件
RC元件
压敏电阻
返回顶部
连接数据，输入侧
连接名称
输入侧
连接方式
螺钉连接
剥线长度
8 mm
螺纹
M3
硬导线横截面
0.2 mm? ... 4 mm?
柔性导线横截面
0.2 mm? ... 2.5 mm?
可连接导向横截面 AWG
24 ... 12
返回顶部
连接数据，输出侧
连接名称
输出侧
连接方式
螺钉连接
剥线长度
8 mm
螺纹
M3
硬导线横截面
0.2 mm? ... 4 mm?
柔性导线横截面
0.2 mm? ... 2.5 mm?
可连接导向横截面 AWG
24 ... 12
返回顶部
概述
测试电压输入／输出
3.5 kV AC
测试电压，输入／输出
3.5 kV AC
安装位置
水平
组装说明
无间距排列
操作模式
100%工作因数
阻燃等级，符合UL 94
V0
标准/规程
IEC 60664
EN 50178
污染等级
2
过电压等级
III
返回顶部
标准和规范
标准/规程
IEC 60664
EN 50178
绝缘
基础隔离
污染等级
2
过电压等级
III
阻燃等级，符合UL 94
V0
