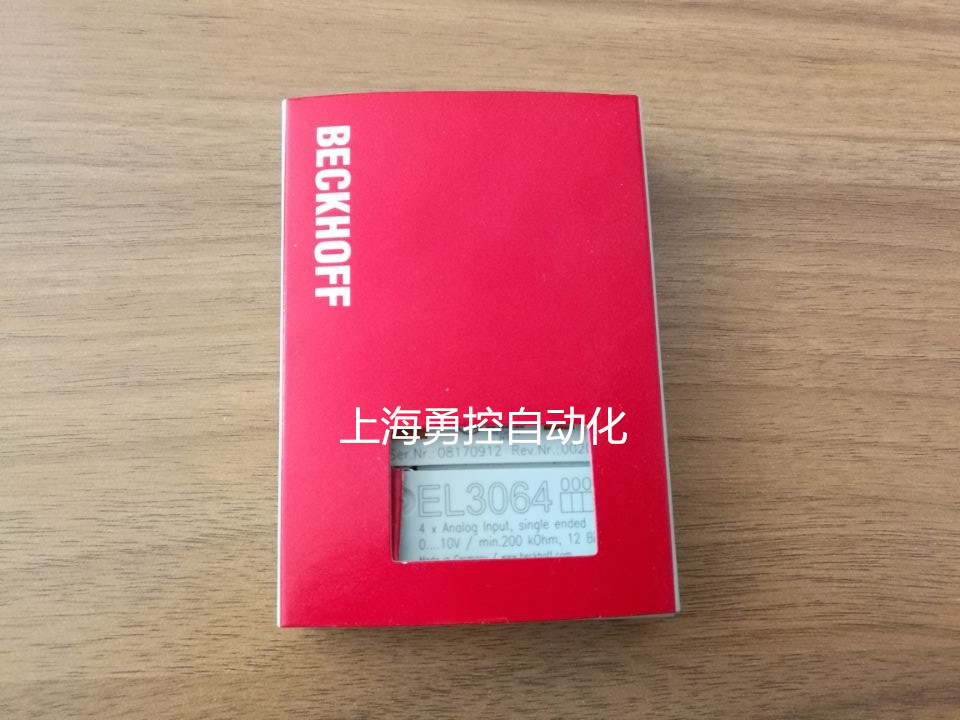

上海勇控自动化经销BECKHOFF倍福全系列模块
EL3064, EL3068, EL3164 | 4-, 8-通道模拟量输入端子模块 0…10 V, 单端，12/16 位
EL3064、EL3068 和 EL3164 模拟量输入端子模块用于处理 0 – 10 V 范围内的信号。电流被数字化后的分辨率为 12 位（EL3064，EL3068）或 16 位（EL3164），并在电隔离的状态下被传送到上一级自动化设备。在 EtherCAT 端子模块 EL3064/ EL3164 中，4 个单端输入为 2 线制，并有一个公共的内部接地电位。KL3068 型端子模块则有 8 个通道。端子模块的各个电源触点互相连接。所有输入端的基准接地点为 0 V 电源触点。EtherCAT 端子模块的信号状态通过 LED 指示。
| 技术参数 | EL3064 | ES3064 | EL3068 | ES3068 | EL3164 | ES3164 |
|---|---|---|---|
| 输入点数 | 4 (单端) | 8 (单端) | 4 (单端) |
| 电源 | 通过 E-bus 供电 | ||
| 信号电压 | 0…10 V | ||
| 内部阻抗 | > 130 kΩ | > 130 kΩ | > 200 kΩ |
| 输入滤波极限频率 | 1 kHz | 500 Hz | 1 kHz |
| 分辨率 | 12 位 | 12 位 | 16 位 |
| 转换时间 | ~ 500 ?s | ~ 1 ms | ~ 100 ?s |
| 测量误差 | < ±0.3 % (满量程) | ||
| 电气隔离 | 500 Vrms (E-bus/信号电压) | ||
| E-bus 电流消耗 | 180 mA (参见技术文档) | ||
| 过程映像中的位宽 | 输入：4 x 16 位数据, 4 x 16 位控制/状态 | 输入：8 x 16 位数据, 8 x 16 位控制/状态 | 输入：4 x 16 位数据, 4 x 16 位控制/状态 |
| 重量 | 约 60 g | 约 60 g | 约 65 g |
| 工作/储藏温度 | 0…+55 °C/-25…+85 °C | ||
| 相对湿度 | 95 %，无冷凝 | ||
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27/29 标准 | ||
地址空间
- 网络范围的过程映像：4 Gbyte
- 设备过程映像：2 位至 64 kbyte
- 地址分配：可自由组态
- 设备地址选择：通过软件自动进行
协议
- 直接内置于以太网帧内的优化协议
- 完全由硬件实现
- 用于路由和接口：UDP 数据报文
- 传递时进行处理
- 用于精确同步的分布式时钟
- 时间戳数据类型，用于纳秒范围内的分辨率
- 用于高分辨率测量的过采样数据类型
诊断
- 断点检测
- 连续的“线路质量”测量能够精确定位传输故障
接口
- 用于标准以太网设备的交换机端子模块
- 用于现场总线设备的现场总线端子模块
- 分布式串行接口
- 通讯网关
开放性
- 与以太网完全兼容
- 可以通过交换机和路由器运行
- 可以与其它协议混合运行
- 互联网技术（Web 服务器、FTP 等）
- 可与现有的总线端子模块系列兼容
- 协议完全公开
- EtherCAT 是 IEC 技术规范
地址空间
- 网络范围的过程映像：4 Gbyte
- 设备过程映像：2 位至 64 kbyte
- 地址分配：可自由组态
- 设备地址选择：通过软件自动进行
协议
- 直接内置于以太网帧内的优化协议
- 完全由硬件实现
- 用于路由和接口：UDP 数据报文
- 传递时进行处理
- 用于精确同步的分布式时钟
- 时间戳数据类型，用于纳秒范围内的分辨率
- 用于高分辨率测量的过采样数据类型
诊断
- 断点检测
- 连续的“线路质量”测量能够精确定位传输故障
接口
- 用于标准以太网设备的交换机端子模块
- 用于现场总线设备的现场总线端子模块
- 分布式串行接口
- 通讯网关
开放性
- 与以太网完全兼容
- 可以通过交换机和路由器运行
- 可以与其它协议混合运行
- 互联网技术（Web 服务器、FTP 等）
- 可与现有的总线端子模块系列兼容
- 协议完全公开
- EtherCAT 是 IEC 技术规范
