15011多用电表

15011多用电表 使用说明 小学科学教学仪器

一、概述

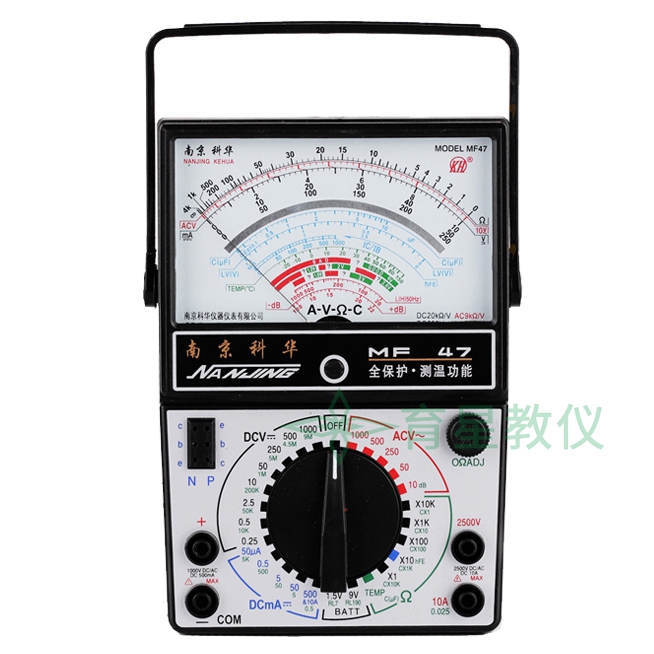

MF47系列万用电表是在原MF47表基础上研制的多功能、多用途、多重保护的系列产品。针对各类用户的特点，对功能进行了优化组合，方便用户使用，提高性价比。从事电脑、电器设备、家用电器、电子电工的工厂、学校的科研、生产、维护和维修人员都可以在MF47系列中选择到合适的产品。功能的详细介绍参见本说明书的功能列表。

感谢您使用本公司的产品，敬请提供宝贵意见！

二、技术规格

△△△

外形尺寸166*113*49mm

该表要求在环境温度从0～40℃，相对湿度20%～80%的情况下使用，各项技术性能指标符合GB/T7676-1998国家标准的有关条款规定。

三、使用方法

当仪表使用完时，请将转动开关置于“OFF”位置。

在使用前应检查指针是否指在机械零位上，如不指在零位，可旋转表盖上的调零器使指针在零位上。然后将测试棒红黑插头分别插入“+”、“-”插孔中，如测量交流2500V或直流10A时，红插头则应分别插到标有“2500V”或“10A”的插座中。1

1、直流电流测量

测0.05?500mA时，转动开关至所需电流档。测量10A时，应将红插头“+”插入10A插孔内，转动开关应放在500mA直流电流限量上，而后将测试棒串接于被测电路中。

2、交直流电压测量

测量交流10?1000V或直流0.25?1000V时，转动开关至所需电压档。测量交直流2500V时，开关应分别旋至交、直流1000V位置上，而后将测试棒跨接于被测电路两端。若配以高压探头，可测量电视机≤25kV的高压。测量时开关应放在50μA位置上，高压探头的红黑插头分别插入“+” “-”插座中，接地夹与电视机金属底板连接，而后.握探头进行测量。测量交流10V电压时，读数请看交流10V专用刻度（红色）。

△△△

四、注意事项

使用万用电表使用的注意事项

1、在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。

2、在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

3、在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。

4、万用表在使用时，必须水平放置，以免造成误差。同时，还要注意到避免外界磁场对万用表的影响。

5、万用表使用完毕，应将转换开关置于交流电压的大挡。如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。

测量电流的注意事项

1、电流表要串联在电路中，要测量某一部分电路中的电流，必须把电流表串联在这部分电路里。

2、“+”、“-”接线柱的接法要正确，连接电流表时，必须使电流从“+”接线柱流进电流表，从“-”接线柱流出来，绝不可把它们接反，接反了有可能损坏电流表。

3、被测电流不要超过电流表的量程，被测电流超过电流表的量程时，不仅测不出电流值，甚至烧坏电流表，在不能预先估计被测电流大小的情况下，要先拿电路的一个线头迅速试触电流表的接线柱，看看指针的偏转是否在量程之内，如果超出量程，就要改用更大量程的电流表。

4、不允许不经过用电器而把电流表直接连到电源的两极上，否则，电流表将很快烧坏。

5、不允许把电流表直接连到电源的两极上。

五、产品标准配备

1、万用电表1台 2、测试棒1对 3、使用说明书1份

六、注意

阴雨天或空气潮湿时（相对湿度大于80%），在R*100K、R*1M档指针有时会自动偏转（测试棒未短路），当空气干燥时会自然消失，这属于正常现象。
