不锈钢高效旋流防止器概述：
旋流防止器是一种用于防止水箱(池)在输送液体时产生旋流和防止空气进入管道的特殊管件。其作用是安装在水箱（池）水泵吸水管端口上，用来消除水箱(池)内的旋流，以确保水泵能一直全力起动并正常工作，避免空气进入水泵产生气蚀现象，能使水箱（池）里输送液体的液面降到较低液位，以确保达到最大的流量输送。本产品的设计制造严格按照欧盟标准EN12845的要求，且其性能符合GB50974-2014《消防给水及消火栓系统技术规范》的要求。适用于化工、能源、水工程等领域，特别是在消防取水池（箱）中使用，能保证有效容积被全部利用，提高消防水池有效利用率，减少死水区，实现节地要求。救援时，消防用水能得到最大限度的使用。
不锈钢高效旋流防止器技术特点：
1.旋流防止器是按照欧盟标准EN12845的标准设计与制造，最低淹没深度可至100mm而不产生旋流，大大提高了水池的有效利用率。
2.有效消除抽吸水过程中水箱（池）产生的旋流。
3.防止因旋流夹着空气进入水泵，实现水泵高效能输水，避免水泵产生气蚀现象而被损坏。
4.旋流防止器的结构简便而结实，实现经济型安装、免维护。
5.旋流防止器的材质是优质奥氏体不锈钢06Cr19Ni10（304），防腐蚀性能强，使用寿命长。
6.符合GB/T 17219的卫生要求。
7.旋流防止器可加装过滤网。
三、不锈钢高效旋流防止器技术参数：
|
连接法兰压力等级 |
1.0MPa ，1.6MPa ，2.5MPa |
|
工作介质 |
直饮水、饮用水、水、污水、油、弱酸或弱碱介质 |
|
工作温度 |
0～120℃ |
|
材质 |
06Cr19Ni10（304），材质成分符合GB/T 20878标准 |
|
使用要求按标准 |
GB 50974，同时符合欧盟标准BS EN12845的标准设计要求 |
|
法兰连接尺寸按标准 |
GB/T 17241.6，同时符合B.S.4504 |
|
符合标准 |
GB/T 17219的卫生要求 |
|

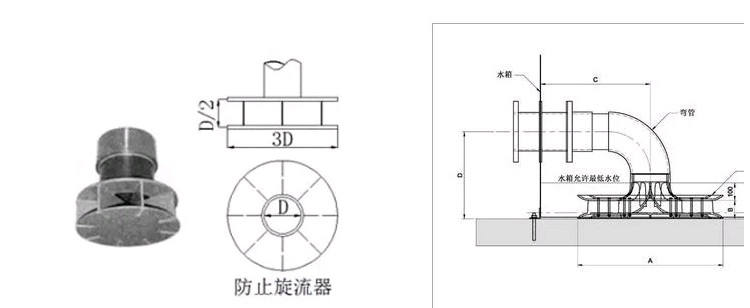

旋流防止器的尺寸按照EN.12845，条例9.35，图所示（单位mm） |
|||||||||||
|
旋流防止器立装 |
|||||||||||
|
管道公称直径（DN） |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
旋流防止器顶板宽带A |
220 |
220 |
423 |
623 |
827 |
1030 |
1232 |
1232 |
1232 |
1232 |
1232 |
|
旋流防止器顶板宽度B |
44 |
44 |
54 |
79 |
101 |
130 |
155 |
191 |
191 |
209 |
209 |
|
旋流防止器位置C |
300 |
310 |
412 |
512 |
614 |
715 |
816 |
816 |
816 |
816 |
816 |
|
水箱允许最低水位D（旋流防止器） |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
1. 口径：DN65-DN500（现有的产品，规格可拓展）。
2. 安装方式：可正装（吸水水箱）也可以倒装（高位水箱）。
3. 安装要求：旋流防止器的外缘与水池池壁应至少留有0.3d的间隙，d为吸水管到的公称尺寸。
4. 性能要求：在缺水过程中，水位下降为最低水位X时，水池页面应无漩涡产生。
5. 材质要求：奥氏体不锈钢材质（304）.
6. 适用范围：适用于化工、能源、消防、水工程等领域。
