卧式全自动清洗过滤器工作原理:
当水从进水口进入过滤器滤筒内部,杂质被拦截在过滤筒内壁,过滤后的干净水从出水口流出,当滤筒内壁的杂质越积越多时,自清洗过滤器进出口的压差达到预设值、达到清洗时间或手动预制时,过滤器将开始自清洗过程,整个自清洗过程包含两个步骤:打开位于自清洗过滤器上的自动排污阀;电机带动自清洗过滤器滤网内的清洗刷,被滤网所拦截下来的杂质从排污阀排出,清洗时系统不断流,自清洗过滤器的整个运行过程由随机配备的一个智能控制箱来控制。控制方式可选压差、时间、手动及PLC控制。
ST-FB系列自清洗过滤器可在线实现自动清洗、自动排污等功能,操作配备差压/时间/手动三种功能,具有过滤精度高、反清时间短、清洗水量少、压力损失小等优点,为您的水系统提供稳定的水质保证。
卧式全自动清洗过滤器技术参数:
? 处理水量:45~1630m3/h
? 工作压力:0.1~1.6Mpa
? 工作水温:≤95℃
? 过滤精度范围:100~3000μm
? 清洗时间:10~60秒
? 控制方式:压差、时间和手动
? 电控方式:交流三相380V/50Hz
? 控制界面:数显、旋钮、开关
? 滤网类型:楔形条状网、编织烧结网
? 壳体材质:WCB、304、316、316L
? 滤网材质:304、316、316L
? 清洗部件材质:304、316、316L
? 注:以上为常规配置,如有特殊要求可定制
卧式全自动清洗过滤器过滤精度对照表:
微米(μm) |
10 |
25 |
30 |
40 |
50 |
80 |
100 |
120 |
150 |
200 |
400 |
800 |
1500 |
3000 |
目 数 |
1500 |
650 |
550 |
400 |
300 |
200 |
150 |
120 |
100 |
80 |
40 |
20 |
10 |
5 |

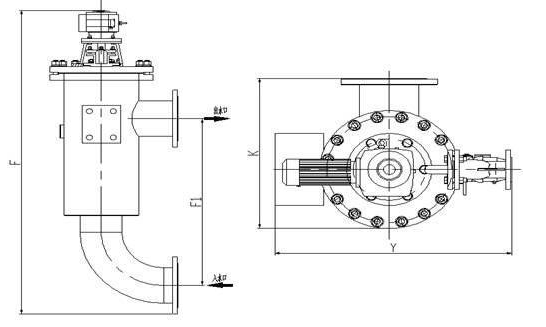

型号 |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
排污口(mm) |
电机功率(KW) |
流量(m3/h) |
重量(Kg) |
ST-FB-80 |
1100 |
510 |
683 |
673 |
40 |
0.09 |
50 |
87 |
ST-FB-100 |
1200 |
583 |
683 |
673 |
40 |
0.09 |
80 |
106 |
ST-FB-125 |
1300 |
620 |
683 |
673 |
40 |
0.18 |
125 |
132 |
ST-FB-150 |
1500 |
670 |
744 |
725 |
40 |
0.18 |
150 |
197 |
ST-FB-200 |
1800 |
720 |
820 |
777 |
40 |
0.18 |
320 |
248 |
ST-FB-250 |
2160 |
770 |
874 |
826 |
40 |
0.18 |
490 |
360 |
ST-FB-300 |
2370 |
820 |
939 |
908 |
50 |
0.25 |
710 |
486 |
ST-FB-350 |
2720 |
870 |
1026 |
1010 |
50 |
0.25 |
970 |
653 |
ST-FB-400 |
3076 |
920 |
1098 |
1111 |
50 |
0.25 |
1260 |
765 |
ST-FB-450 |
3433 |
970 |
1199 |
1213 |
50 |
0.25 |
1600 |
814 |
ST-FB-500 |
3807 |
1020 |
1288 |
1250 |
65 |
0.55 |
1970 |
920 |
