高频精密组框机厂家定做|高频精密组框机批发报价

型号	CGZK-2800×800-LES
最大加工范围（mm）	2800×800
尺寸约束条件（mm）	木框长度-木框宽度<2000
最小加工尺寸（mm）	160*160
高频最大输入功率（kw）	8
高频最大振荡功率（kw）	5
送料	手动进出料
加压方式	四角用电机，精密滚珠丝杠
组框形式	45度木框组装
人机界面	触摸屏操作方式
控制系统	PLC控制
外型尺寸	3560(L)×1200(w)×2300(H)
重量 （T）	2

备注：

1、在上面图片中机架上面加装龙门，龙门上加装1排气缸（气缸带导柱，气缸位置根据被加热工件可手动调节），气缸下加装高频条状加热带，可加热日、目字型木框中间横档胶合榫头。加热中横时，电流自动调节。

2、中间加可移动夹紧机构（根据日字型木框中间横档实际位置可方便移动，便于夹紧），仍采用气缸夹紧，适用于日、目字型木框中间横档加压组合。

3、配脚踏开关，可手动操作，便于木框加压组合后高频加热前清理溢出多余胶水。

二、设备功能及特点：

1、适用于木框快速粘接组合，用于相框、抽屉、橱柜、家具柜门、木门等领域，并确保加工精度。

2、高稳定性:采用台湾进口滚珠丝杠及精密直线导轨，并用电机精 确控制，组框后对角线误差小，大大提高了工作效率。

其中，Y轴传动采用精密导轨传动（原先采用直线轴传动），大幅缩小了组装时上滑板的上翘变形（从0.2mm降至0.015mm），大大提高了设备稳定性，大幅提升了工件组装质量。

3、高效：只需几秒钟—几十秒钟，即可将胶剂加热固化，便于流水化作业。

4、高品质：无须qiang钉，避免了后期补灰等繁杂工艺，胶水在10-12kg/cm²压力状态下通过高频加热快速胶合，保证了胶合面的胶合强度，而原有工艺主要采用螺丝或木榫孔配合公差（通常孔小榫大）保证框架强度，胶合面部位强度不高。

5、操作便捷：调节组框尺寸极为方便，自动调整。设有手动自动两种操作方式，自动界面上设有12种组框尺寸数据，组合不同尺寸木框，直接选择即可，不必进行归零调整，并可随时修正这12组数据。

6、组装质量好，组装后工件正面平整度高，

上压采用可移动琴键式压头，保证工件正面平

整（因包覆柜门组装为最后一道工序，无法砂

光及返修），消除了线条厚度误差导致组出工

件组装结合部位高低错台，是包覆柜门组装最

佳工具。

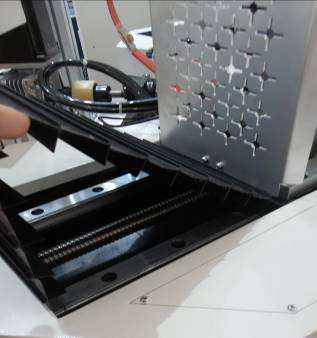

7、传动部分加装有防护罩及风琴式导轨罩，确保传动部分清洁，大大延长传动件使用寿命。

8、软件功能完备：采用大触摸屏人机界面，PLC自动控制，参数显示齐全，包括压力、电流、加热时间、冷却时间等，操作简便，是目前世界上最 先进的高频组框设备。

9、加厚工作台，厚度达60mm,高刚性，稳定性更高。

10、低成本：组一个框耗电仅0.003-0.2度。

元件配置标准：

1.滚珠丝杠：   采用台湾TBI型号：SFUL2505B2NFC7L764-P1

2.直线导轨：   采用台湾上银型号：HGH15CA2R70ZAC

3.滚珠丝杠支撑座轴承：NSK：lmh30uu和lmk20uu4.控制电机：

台达：型号：110byg350dh和86byg350cl

5.人机界面：     10寸MCGS触摸屏；TPC1061T

6.电气控制元件： 继电器采用欧姆龙。

7.电气控制系统:  PLC控制系统,PLC采用台达dvp40eh00t3

8.高频真空电子管：景光 fu～998fa

9.气缸：     亚德克

10.其他未注明电器元件：国产
